5034 PointMax I/Oモジュールの技術資料

ご注文受付中

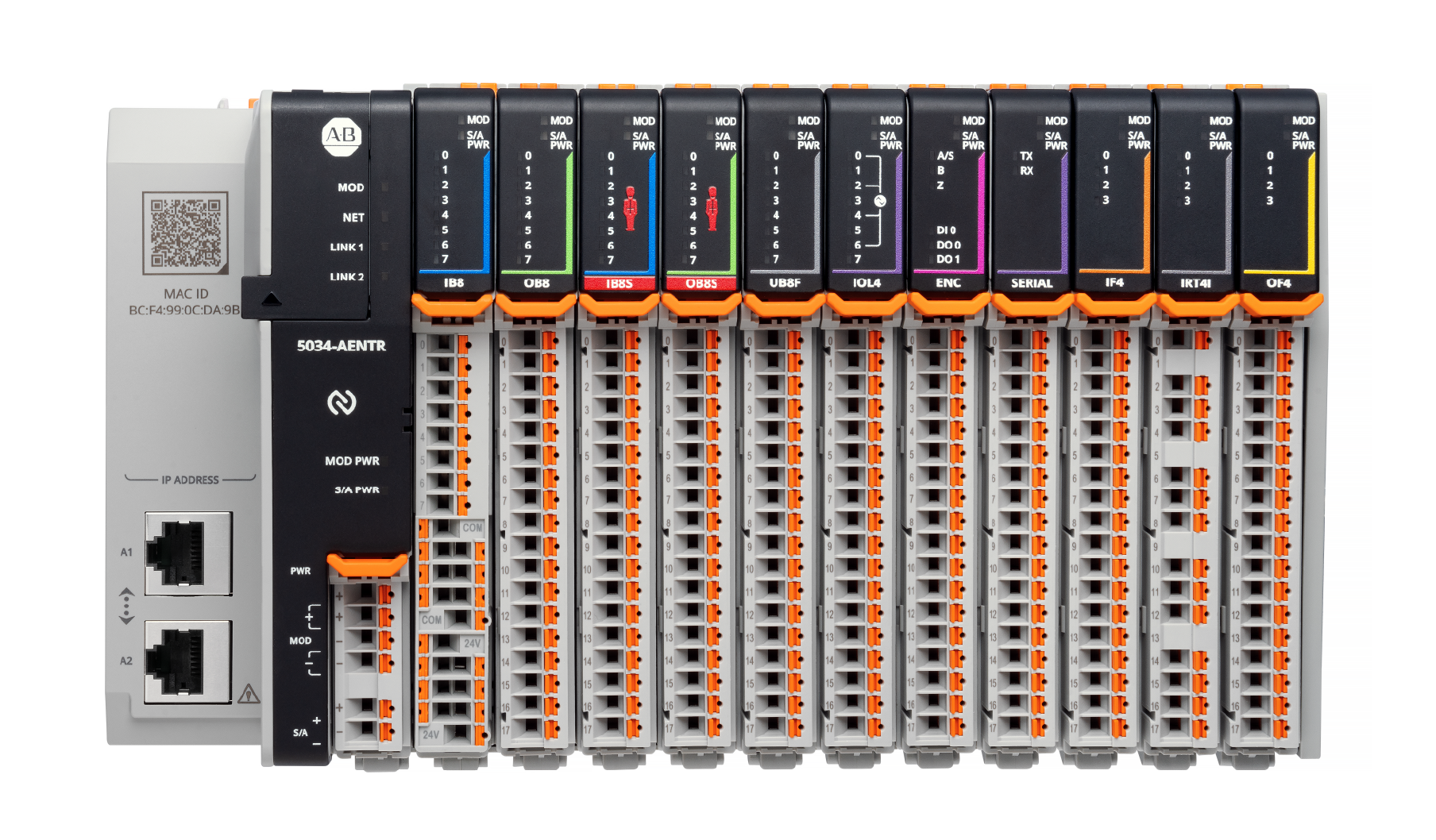

PointMax™ I/Oアーキテクチャは、機械、ハイブリッド、プロセス制御などの多くのアプリケーションにまたがる幅広い入力および出力モジュールを提供します。このアーキテクチャでは、複数のLogix 5000®コントローラで入力情報と出力ステータスを共有することを可能にするプロデューサ/コンシューマテクノロジを採用しています。PointMax I/Oシステムは、Logix 5000コントローラを使用したリモートI/Oモジュールとして使用されます。モジュールの構成には、Studio 5000 Logix Designer®アプリケーションを使用します。

設計の自由度を最大限に高めるため、空間の最適化を目的として以下のような特長を備えています。

シングルスロット安全モジュールにより制御パネルのサイズが縮小
MOD電源の計算が不要になりI/O構成が簡略化
バックプレーンをフィードスルーするフィールド電源により余分なフィールド配電(FPD)モジュールが不要に

PointMax I/Oモジュールにおなじみでない方へ

必要事項を把握するには、まず以下の資料をご覧ください。

PointMax I/Oシステムの仕様

PointMax I/Oシステムの設置

PointMax I/Oシステムのプロダクトプロファイル

PointMax I/O製品選択ツールおよび製品構成ツール

リファレンスアーキテクチャ

リニア
スター
デバイス･レベル･リング(DLR)
並列冗長プロトコル(PRP)

Open All Close All

リニア

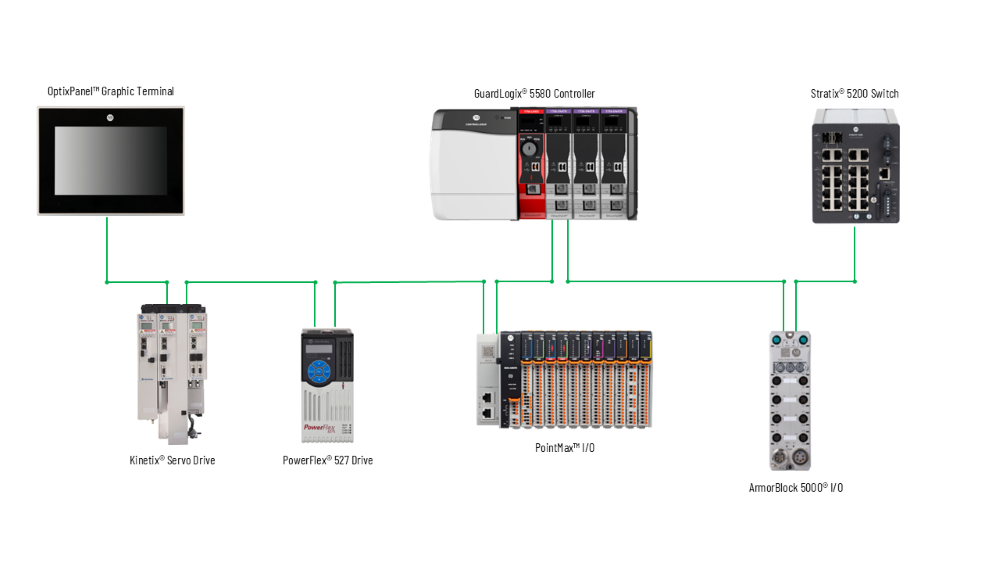

Linear reference architecture for 5034 PointMax I/O Modules. — Download the linear reference architecture for PointMax I/O modules.

リニア･ネットワーク･トポロジは、EtherNet/IP™ネットワーク全域でデイジーチェーン接続されるデバイスの集まりです。リニア･ネットワーク･トポロジに接続できるデバイスでは内蔵スイッチ技術を使用します。スター･ネットワーク･トポロジでは個別にスイッチが必要となりますが、これが不要となります。

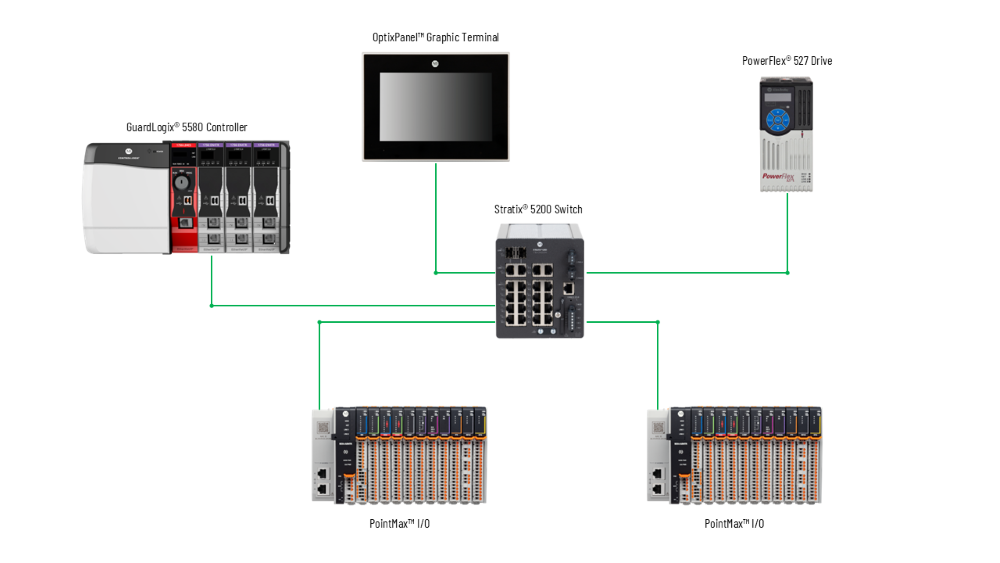

スター

スター･ネットワーク･トポロジは従来のEtherNet/IP™ネットワークで、イーサネットスイッチを介して相互接続される複数のデバイスを含んでいます。コントローラは、スター･ネットワーク･トポロジに接続した場合、リニア/DLRモードまたはデュアルIPモードで動作できます。

コントローラをデュアルIPモードで動作させる場合は、イーサネットポートを固有のIP構成にして、別のサブネットに接続する必要があります。

デバイス･レベル･リング(DLR)

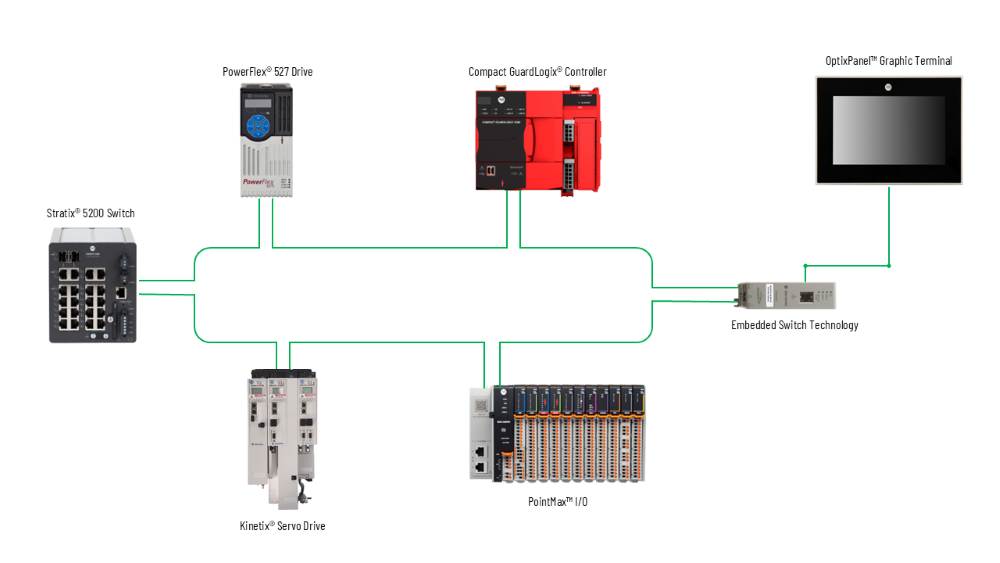

5034 PointMax I/OモジュールのDLRリファレンスアーキテクチャ。 — Download the DLR reference architecture for PointMax I/O modules.

DLRネットワークは、連続稼働のために高速でのコンバージェンスと単一フォルト回復を必要とするアプリケーション向けの単一フォルトトレランス･リング･ネットワークです。このトポロジはデバイスレベルで実装され、リングベースのネットワークで単一のフォルトを検出して管理し、フォルトから回復するための手段を提供します。

DLRの詳細は、『EtherNet/IP™ Device Level Ring Application Technique』(Pub.No. ENET-AT007)を参照してください。

並列冗長プロトコル(PRP)

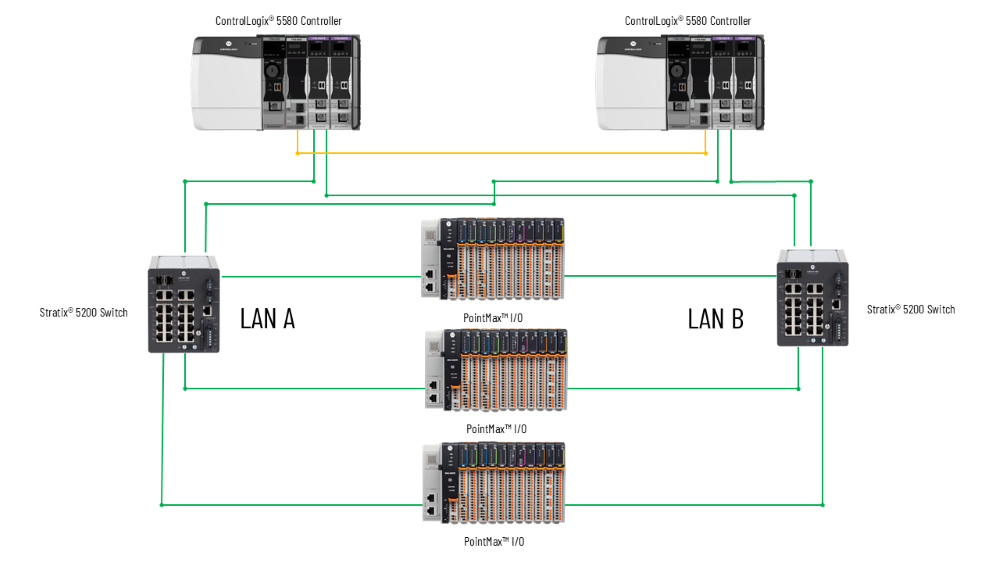

5034 PointMax I/OモジュールのPRPリファレンスアーキテクチャ図 — Download the PRP reference architecture for PointMax I/O modules.

PRPは、イーサネットネットワークで高可用性を実現する役割を果たします。PRPテクノロジは、LAN AおよびLAN Bという2つの独立したネットワークインフラに重複フレームを送信することでシームレスな冗長性を生み出します。一方のLANで障害が発生した場合、トラフィックが中断することなくもう一方のLANに流れるため、コンバージェンス時間はゼロになります。

PRPの詳細は、『EtherNet/IP™ Parallel Redundancy Protocol Application Technique』(Pub.No. ENET-AT006)を参照してください。
