仕様

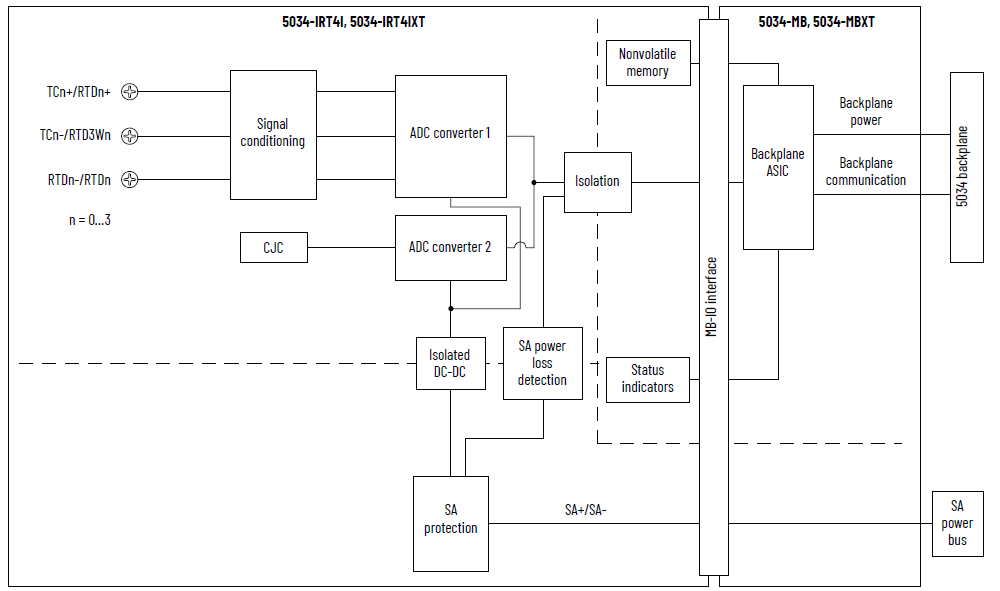

5034-IRT4Iおよび5034-IRT4IXTのファンクション・ブロック・ダイアグラム

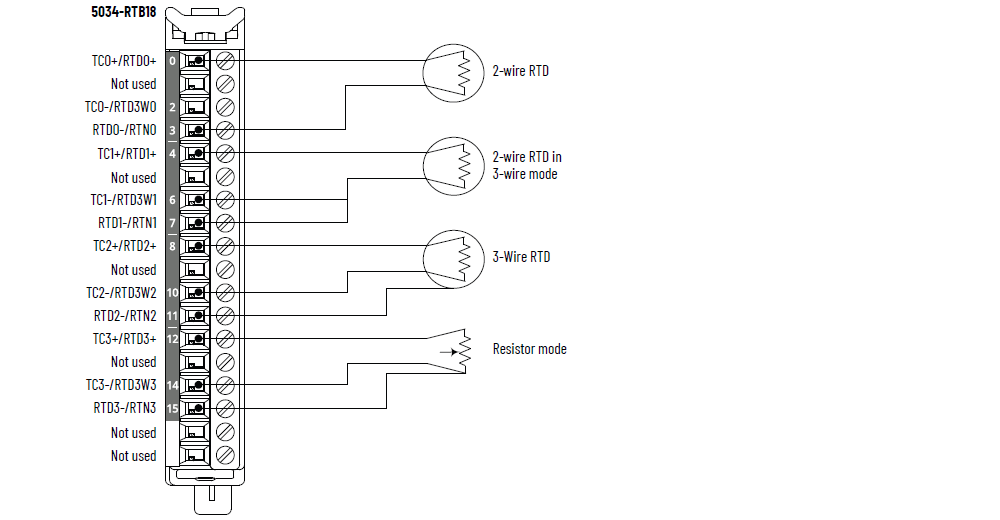

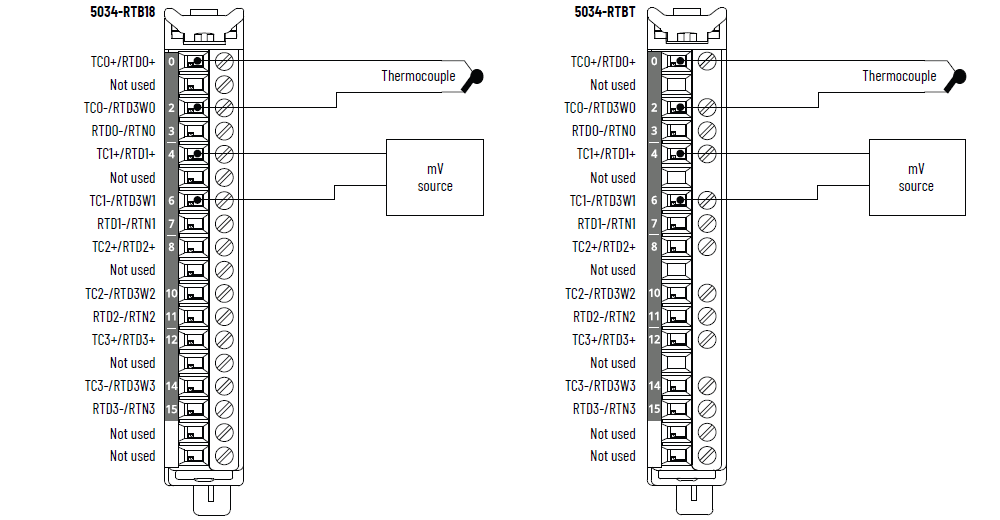

技術仕様 - 5034-IRT4I、5034-IRT4IXT
項目	5034-IRT4I、5034-IRT4IXT
入力抵抗範囲	1～500Ω 2～1000Ω 4～2000Ω 8～4000Ω
入力タイプ、RTD	100、200、500、1000Ωプラチナ、alpha = 385 100、200、500、1000Ωプラチナ、alpha = 3916 120Ωニッケル、alpha = 672 100、120、200、500Ωニッケル、alpha = 618 10Ω 銅427
入力範囲、熱電対/mV	±100 mV
入力タイプ、熱電対	B、C、D、E、J、K、N、R、S、T、TXK/XK (L)
入力インピーダンス	熱電対/mV：> 1MΩ RTD：> 1MΩ
コモンモード電圧(チャネル間)	250V (連続)、基本絶縁
モジュールの変換方法	シグマデルタ、24ビット多重ADC
分解能、RTD/抵抗ノッチフィルタ50/60Hzのとき	16ビット
分解能、熱電対/mV ノッチフィルタ50/60Hzのとき	16ビット
RTD励起電流	1000、2000、4000Ω範囲の場合は250µA 500Ω範囲の場合は500µA
熱電対の線形化	ITS-90
CJモード	オンボードCJC、RTB CJC、リモートCJC
オンボードCJC入力 (熱電対モード専用)	CJCセンサ 5034-IRT4Iおよび5034-IRT4IXTに内蔵された4つのサーミスタ Vishay NTCS0805E3103FHT
オンボードCJCセンサの精度	±3.0°C、0°C < T_amb < 60°C (±5.4°F、32°F < T_amb < 140°F) ±4.0°C、-25°C < T_amb < 0°C (±7.2°F、-13°F < T_amb < 32°F)
RTB CJC入力 (熱電対モード専用)	CJCセンサ 5034-RTBTおよび5034-RTBTSに内蔵された4つのサーミスタ TE Connectivity TE 10K3A1A
RTB CJCセンサ精度	±0.6°C、0°C < T_amb < 60°C (±1.1°F、32°F < T_amb < 140°F) ±1.2°C、-25°C < T_amb < 0°C (±2.2°F、-13°F < T_amb < 32°F)
CJC変換方法	12ビットSAR
キャリブレーション精度(25°C (77°F))	熱電対/mV：50/60Hzフィルタありでフルスケールの0.1% RTD：500Ω、1kΩ、2kΩ、4kΩレンジ、50/60Hzフィルタありでフルスケールの0.1%
フル温度範囲のキャリブレーション精度 -25～+60°C (-13～+140°F)	熱電対/mV：50/60Hzフィルタありでフルスケールの0.25% RTD：500Ω、1kΩ、2kΩ、4kΩレンジ、50/60Hzフィルタありでフルスケールの0.25%
チャネル当たりの最速スキャンタイム	0.36msec
モジュール当たりの最速スキャンタイム	0.36msec
入力ノッチフィルタの選択(Hz)	10、20、50、60 (デフォルト)、100、200、500、 1000、2500、5000
ハードウェア入力フィルタ	1kHz
入力デジタルフィルタ	一次遅れ、0msec (デフォルト) 0～32,767msec (32.767sec)
通常モードノイズ除去比	50/60Hzのとき65dB、ノッチフィルタによって異なる
開配線状態の検出時間	< 200msec
過電圧保護(最大)	DC32V
工学単位へのスケーリング	あり
リアルタイム・チャネル・サンプリング	あり
入力の循環型タイムスタンプ	あり
データ形式	IEEE 754 32ビット浮動小数点

技術仕様 - 5034-IRT4I、5034-IRT4IXT - RTDセンサ
RTDセンサタイプ⁽¹⁾	温度範囲
100、200、500、1000Ω PT 385	-200～+870°C -328～+1598°F 73～1143K 132～2058°R
100、200、500、1000Ω PT 3916	-200～+630°C -328～+1166°F 73～903K 132～1626°R
10Ω CU 427	-200～+260°C -328～+500°F 73～533K 132～960°R
120Ω NI 672	-80～+320°C -112～+608°F 193～593K 348～1068°R
100、120、200、500Ω NI 618	-60～+250°C -76～+482°F 213～523K 384～942°R
(1)各センサタイプは、記載されているすべての温度範囲をサポートしています。

技術仕様 - 5034-IRT4I、5034-IRT4IXT - 熱電対
熱電対タイプ	温度範囲
熱電対タイプB	21～1820°C 68～3308°F 293～2093K 528～3768°R
熱電対タイプC	0～2315°C 32～4199°F 273～2588K 492～4659°R
熱電対タイプD	0～2315°C 32～4199°F 273～2588K 492～4659°R
熱電対タイプE	-270～+1000°C -454～+1832°F 3～1273K 6～2292°R
熱電対タイプJ	-210～+1200°C -346～+2192°F 63～1473K 114～2652°R
熱電対タイプK	-270～+1372°C -454～+2502°F 3～1645K 6～2961°R
熱電対タイプN	-270～+1300°C -454～+2372°F 3～1573K 6～2832°R
熱電対タイプR	-50～+1768°C -58～+3215°F 223～2041K 402～3674°R
熱電対タイプS	-50～+1768°C -58～+3215°F 223～2041K 402～3674°R
熱電対タイプT	-270～+400°C -454～+752°F 3～673K 6～1212°R
熱電対タイプTXK/XK(L)	-200～+800°C -328～+1472°F 73～1073K 132～1932°R

一般的な仕様 - 5034-IRT4I、5034-IRT4IXT
項目	5034-IRT4I、5034-IRT4IXT
入力数	4チャネル(4つの絶縁グループ)
SA電源電圧(公称)	DC24V
SA電源電圧範囲	DC10～30V
SA電源電流(公称)	50mA
SA電源電流(最大)	0.1A
SA電源電流(負荷なし)	11mA
SA逆極性保護	あり
最大消費電力⁽¹⁾	0.42W
最大熱放散⁽¹⁾	1.43BTU/hr
絶縁電圧	250V (連続)、基本絶縁タイプ、システムからフィールド 250V (連続)、基本絶縁タイプ、SA電源と入力ポート間 250V (連続)、基本絶縁タイプ、個々の入力ポート間
キャリブレーション	工場出荷時キャリブレーション済みサポートされている手動キャリブレーションについては、『PointMax アナログI/Oモジュールユーザーズマニュアル』 (Pub.No. 5034-UM003)を参照
RIUPサポート	あり
CIP Sync	あり、スレーブ専用通常クロック
電子キーイング	プログラミングソフトウェアを使用した電子キーイング
RTBキー位置(スロット)	2、7、10
サポートされるRTB	5034-RTB18、5034-RTB18S、5034-RTBT、5034-RTBTS 精度を高めるには、5034-RTBTおよび5034-RTBTSに内蔵されているCJCサーミスタを使用します。
配線カテゴリ⁽²⁾	2 - 信号ポート 2 - 電源ポート
配線仕様	『PointMax I/Oシステムの仕様テクニカルデータ』 (Pub. No. 5034-TD001)の「脱着式端子台の配線仕様」を参照
インジケータ	緑色/赤色のモジュール・ステータス・インジケータx1 緑色/赤色のSA電源ステータスインジケータx1 黄色/赤色のI/Oステータスインジケータx4
概算寸法(HxWxD)	123.6 x 15.0 x 66.4mm (4.87 x 0.59 x 2.61インチ)
概算重量	45.0g (1.59オンス) – 5034-IRT4I 48.0g (1.69オンス) – 5034-IRT4IXT
エンクロージャタイプ	なし(開放型)
北米温度コード	T4
UKEX/ATEX温度コード	T4
IECEx温度コード	T4
(1)値は60°C (140°F)で測定したものです。消費電力は温度によって変わります。 (2)この導線カテゴリ情報を使用して、導線の敷設を計画してください。『配線と接地のガイドライン』(Pub.No. 1770-4.1)を参照してください。導線の敷設を計画する際には、該当するシステムレベルの設置マニュアルでの説明に従って、以下の導線カテゴリ情報を参考にしてください。

5034-IRT4Iおよび5034-IRT4IXT 4チャネルアナログ入力絶縁型RTD/TCモジュール
