5034-UB8Fおよび5034-UB8FXT 8点高速デジタルI/Oモジュール

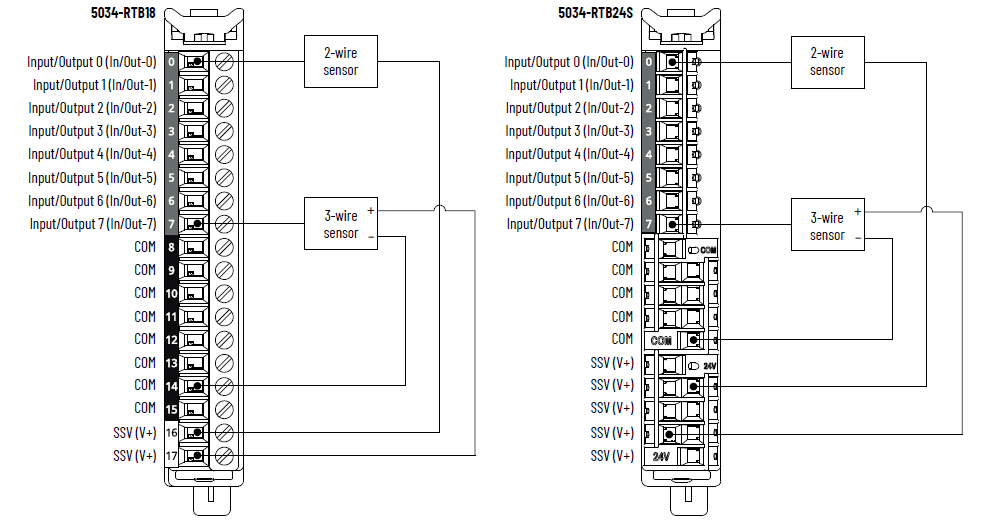

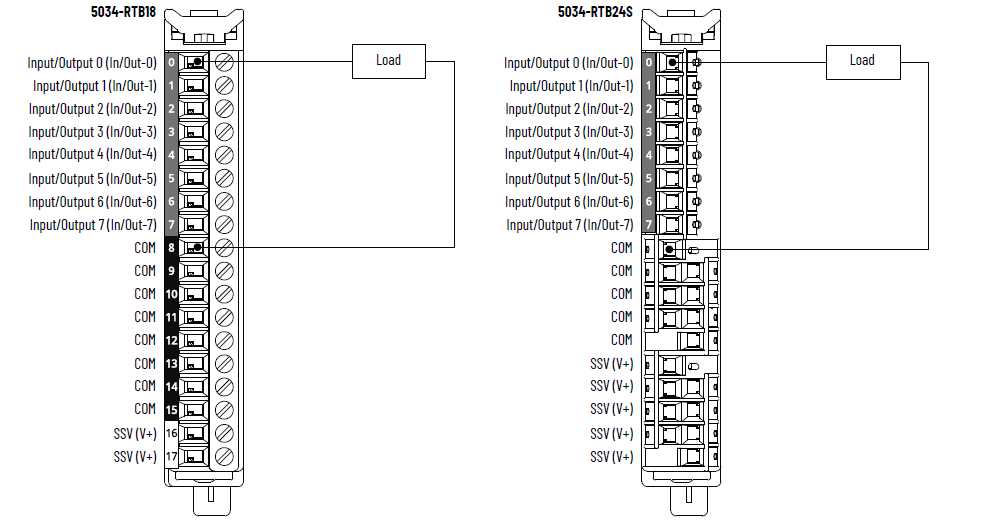

特に入出力混合構成で、COM/V+コネクションを追加するには、5034-RTB24Sを使用するか、5034-MBPTMまたは5034-MBPTMXTをモジュールの横に取付けます。

SSV (V+)は、デジタル入力モードとして構成されたポイントに接続されるセンサに電力を供給する場合にのみ使用してください。

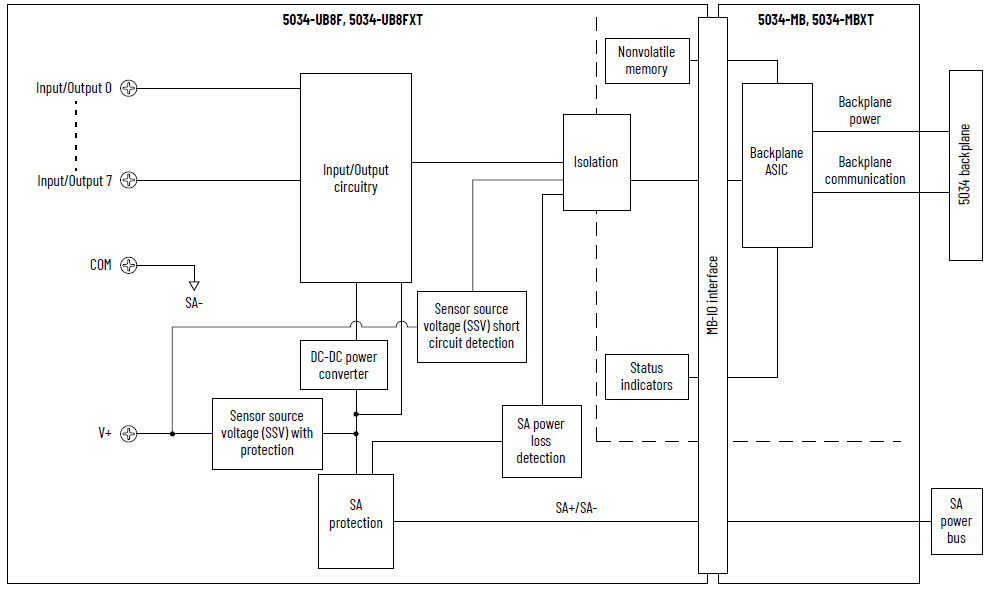

5034-UB8Fおよび5034-UB8FXTのファンクション・ブロック・ダイアグラム

技術仕様 - 5034-UB8F、5034-UB8FXT – 入力
項目	5034-UB8F、5034-UB8FXT
オン時電圧範囲	DC10～30V
オン時最小電流	2mA
オン時公称電流	4.5mA
オン時最大電流	5mA
オフ時最大電圧	DC5V
オフ時最大電流	1.5mA
最小入力インピーダンス	DC10Vのとき2kΩ
入力インピーダンス(公称)	DC24Vのとき5.3kΩ
最大入力インピーダンス	DC30Vのとき15kΩ
最大入力遅延時間(ねじからバックプレーンまで) オフからオンオンからオフ	40µsec
最小入力パルス幅オフからオンオンからオフ	10µsec
入力フィルタ時間オフからオンオンからオフ	0µsec (デフォルト)、5µsec、10µsec、20µsec、50µsec、 100µsec、200µsec、500µsec、1msec、2msec、 5msec、10msec、20msec、50msec
シンプルカウンタ、カウンタ周波数	0…f_max = 50,000Hz
入力のタイムスタンプ(イベントのシーケンス)	あり、±10µsec精度
イベント	あり

技術仕様 - 5034-UB8F、5034-UB8FXT – 出力
項目	5034-UB8F、5034-UB8FXT
オン時電圧範囲	DC10～30V
オン時最大電圧降下	DC0.25V
1点当たりのオン時最小電流	1.0mA
オフ時最大電圧	DC5V、最小負荷1mA
1点当たりのオフ時最大漏れ電流⁽¹⁾	0.5mA
1点当たりの最大出力電流定格	0.5A
モジュール当たりの最大出力電流定格	4A
1点当たりの最大サージ電流	10msecで1.2A、3secごとに繰返し可能
最大許容誘導負荷	1.2H
遮断時の誘導負荷の出力クランプ電圧	(SA電圧 + VCL)～0 VCL値：最小-63V、標準-55V、最大-49V 詳細は、『PointMaxデジタルI/Oモジュールユーザーズマニュアル』(Pub. No. 5034-UM002)を参照してください。
最大出力遅延時間(バックプレーンからねじまで) オフからオンオンからオフ	0.5Aのとき20µsec
パルス幅(最小)	20µsec
スケジュールされた出力	サポート、±10µsec精度
PWM/PTOのサポート	あり最大切換え周波数：100kHz (10µsec周期) 最小切換え周波数：0.033Hz (30sec周期) 最小パルス幅：5µsec 1点当たりの最大負荷電流(抵抗型)： F_sw ≤ 10kHzの場合200mA 10kHz < F_sw ≤ 25kHzの場合100mA 25kHz < F_sw ≤ 100kHzの場合40mA ここで、F_swは切換え周波数です。
オープン負荷検出診断	サポートされていない
出力短絡/過負荷検出	あり
出力短絡/過負荷保護	あり
パイロット負荷定格	1.2A突入電流、0.5A定格電流、DC-14
1点当たりのプログラムモードの出力状態	最後の状態を保持オンオフ(デフォルト) ローカル制御
1点当たりのフォルトモードの出力状態	最後の状態を保持オンオフ(デフォルト) ローカル制御
1点当たりのフォルトモードの持続時間	1sec 2sec 5sec 10sec Forever (デフォルト)
1点当たりのフォルトモード後の出力最終状態	オンオフ(デフォルト)
(1)推奨される負荷レジスタ - ソリッドステート出力からの漏れ電流の影響を制限するため、負荷に並行して負荷レジスタを接続できます。 DC24Vで動作する場合は、トランジスタ動作に5.6kΩ、0.5Wレジスタを使用します。

一般的な仕様 - 5034-UB8F、5034-UB8FXT
項目	5034-UB8F、5034-UB8FXT
入力/出力の数	8チャネル、構成可能、シンク入力、ソース出力
SA電源電圧(公称)	DC24V
SA電源電圧範囲	DC10～30V
SA電源電流(公称)	4.1A
SA電源電流(最大)	4.2A
SA電源電流(負荷なし)	14.3mA
SA逆極性保護	あり
SSV電圧範囲	SA電源に従う
SSV最大電流	0.8A
SSV短絡検出	あり
最大消費電力⁽¹⁾	1.43W
最大熱放散⁽¹⁾	4.87BTU/hr
絶縁電圧	250V (連続)、基本絶縁タイプ、システムからフィールド SA電源とI/Oポート間の絶縁なし個々のI/Oポート間の絶縁なし
RIUPサポート	あり
CIP Sync	スレーブ専用通常クロック
電子キーイング	プログラミングソフトウェアを使用した電子キーイング
RTBキー位置(スロット)	1、5、8
サポートされるRTB	5034-RTB18、5034-RTB18S、5034-RTB24S
配線カテゴリ⁽²⁾	2 - 信号ポート 2 - 電源ポート
配線仕様	『PointMax I/Oシステムの仕様テクニカルデータ』(Pub. No. 5034-TD001)の「脱着式端子台の配線仕様」を参照
インジケータ	緑色/赤色のモジュール・ステータス・インジケータx1 緑色/赤色のSA電源ステータスインジケータx1 黄色/赤色のI/Oステータスインジケータx8
概算寸法(HxWxD)	123.6 x 15.0 x 66.4mm (4.87 x 0.59 x 2.61インチ)
概算重量	45.0g (1.59オンス) – 5034-UB8F 47.0g (1.66オンス) – 5034-UB8FXT
エンクロージャタイプ	なし(開放型)
北米温度コード	T4
UKEX/ATEX温度コード	T4
IECEx温度コード	T4
(1)値は60°C (140°F)で測定したものです。消費電力は温度によって変わります。 (2)この導線カテゴリ情報を使用して、導線の敷設を計画してください。『配線と接地のガイドライン』(Pub. No. 1770-4.1)を参照してください。導線の敷設を計画する際には、該当するシステムレベルの設置マニュアルでの説明に従って、以下の導線カテゴリ情報を参考にしてください。

5034-UB8Fおよび5034-UB8FXTの詳細
