5034-IOL4および5034-IOL4XT 4チャネルIO-Linkマスタモジュール

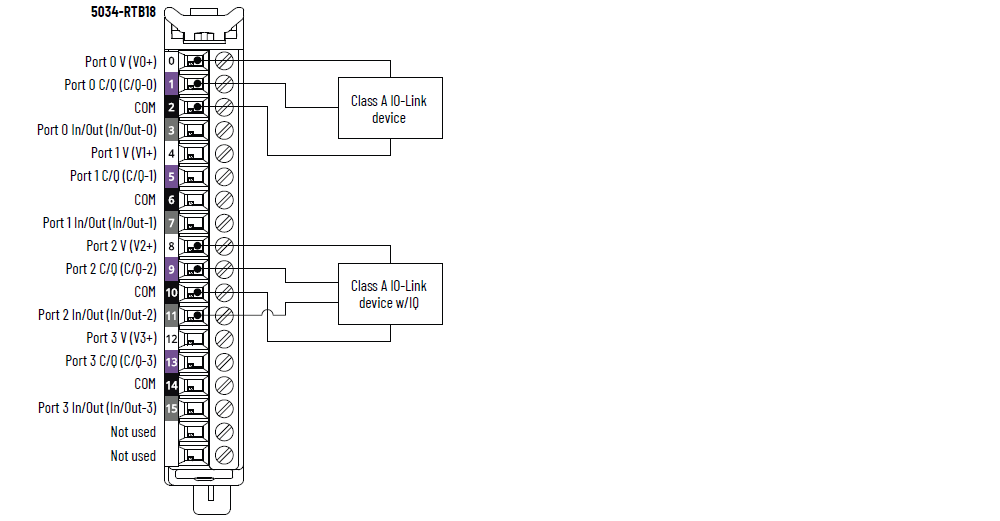

5034-IOL4および5034-IOL4XTの配線図 – IO-Linkモード
  • C/Q = IO-Link通信、デジタル入力、またはデジタル出力用
  • 入力/出力(I/Q) = デジタル入力またはデジタル出力用

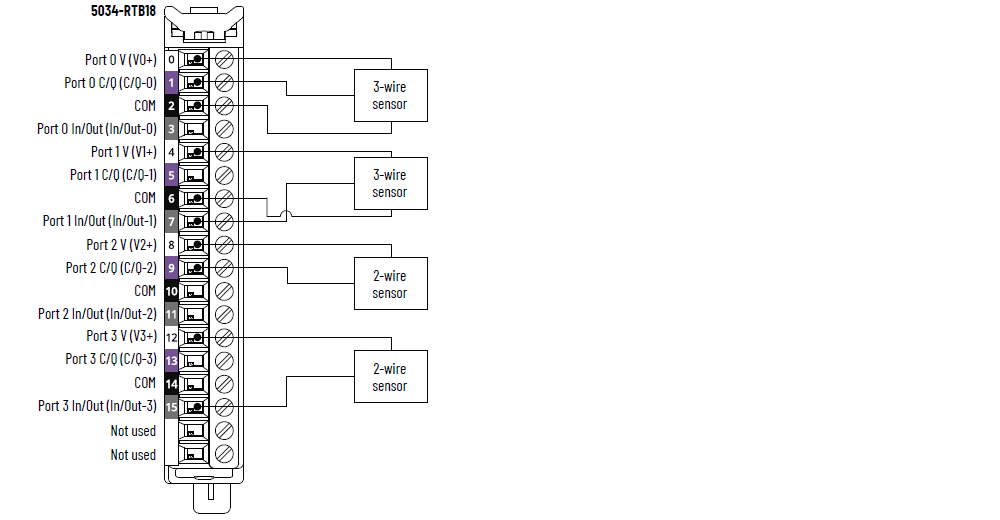

5034-IOL4および5034-IOL4XTの配線図 – DIモード
  • C/Q = IO-Link通信、デジタル入力、またはデジタル出力用
  • 入力/出力(I/Q) = デジタル入力またはデジタル出力用

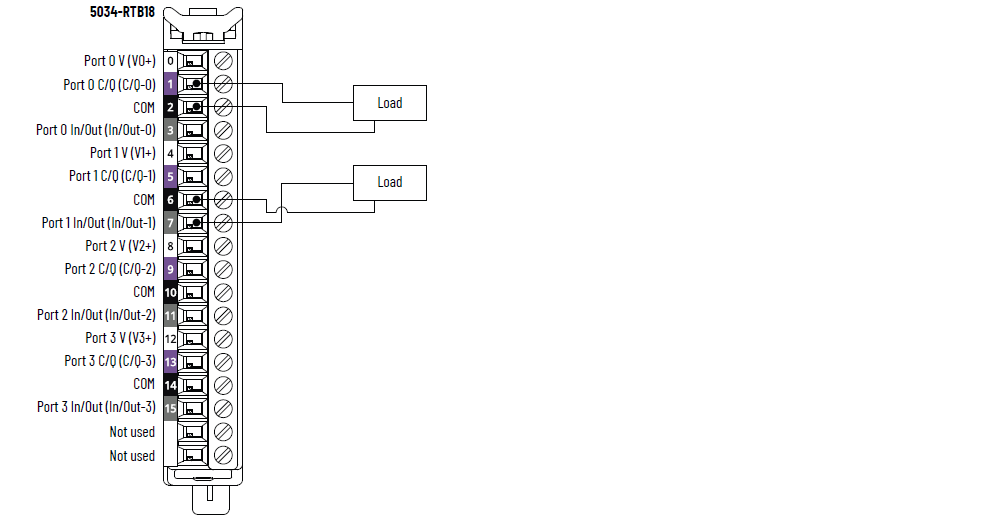

5034-IOL4および5034-IOL4XTの配線図 – DOモード
  • C/Q = IO-Link通信、デジタル入力、またはデジタル出力用
  • 入力/出力(I/Q) = デジタル入力またはデジタル出力用

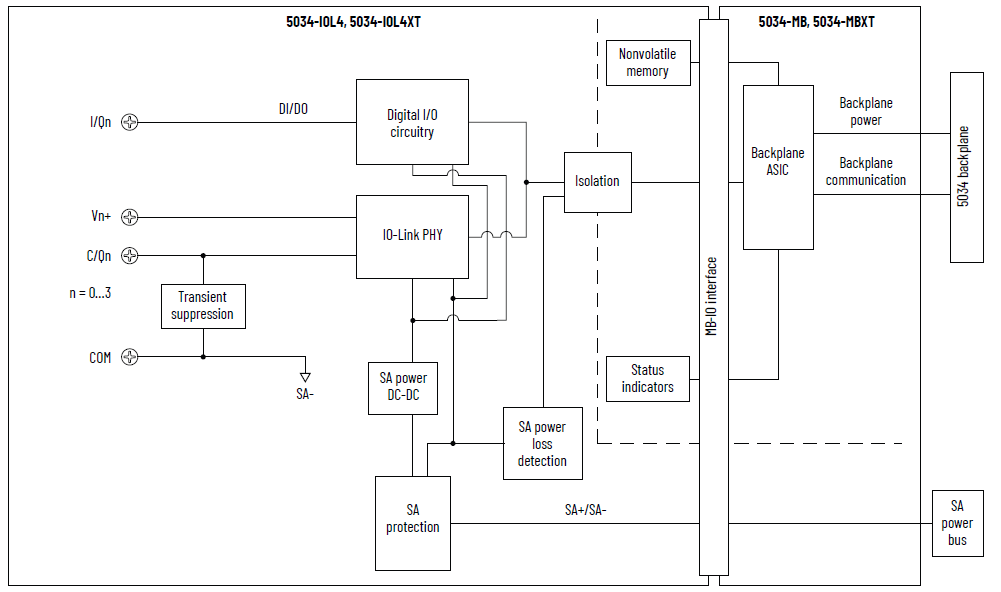

5034-IOL4および5034-IOL4XTのファンクション・ブロック・ダイアグラム
技術仕様 - 5034-IOL4、5034-IOL4XT – IO-Linkポート
項目
5034-IOL4、5034-IOL4XT
ポート数
クラスAポートx4
通信速度
4.8Kbps、38.4Kbps、230.4Kbps
定格電圧
DC20~30V
ポート当たりの最大V+定格電流
0.5A
IO-Linkデバイスケーブル最大長
20m (66フィート)
IO-Linkプロトコルバージョン
バージョン1.0および1.1
技術仕様 - 5034-IOL4、5034-IOL4XT – デジタル入力
項目
5034-IOL4、5034-IOL4XT
オン時電圧範囲
チャネル0、2、4、6
DC11~30V – C/Q (SIOモード)
オン時電圧範囲
チャネル1、3、5、7
DC10~30V – I/Q
オン時最小電流
チャネル0、2、4、6
2mA – C/Q (SIOモード)
オン時最小電流
チャネル1、3、5、7
2mA – I/Q
オン時公称電流
チャネル0、2、4、6
2.5mA – C/Q (SIOモード)
オン時公称電流
チャネル1、3、5、7
2.3mA – I/Q
オン時最大電流
チャネル0、2、4、6
6.6mA – C/Q (SIOモード)
オン時最大電流
チャネル1、3、5、7
5mA – I/Q
オフ時最大電圧
チャネル0、2、4、6
DC5V – C/Q (SIOモード)
オフ時最大電圧
チャネル1、3、5、7
DC5V – I/Q
オフ時最大電流
チャネル0、2、4、6
1.5mA – C/Q (SIOモード)
オフ時最大電流
チャネル1、3、5、7
1.5mA – I/Q
最小入力インピーダンス
DC11Vのとき1.6kΩ – C/Q (SIOモード)
DC10Vのとき2kΩ – I/Q
入力インピーダンス(公称)
DC24Vのとき9.6kΩ – C/Q (SIOモード)
DC24Vのとき10.4kΩ – I/Q
最大入力インピーダンス
DC30Vのとき15kΩ - C/Q (SIOモード)
DC30Vのとき15kΩ – I/Q
最大入力遅延時間(ねじからバックプレーンまで)
チャネル0、2、4、6
オフからオン
オンからオフ
900µsec
最大入力遅延時間(ねじからバックプレーンまで)
チャネル1、3、5、7
オフからオン
オンからオフ
60µsec
最小入力パルス幅
チャネル0、2、4、6
オフからオン
オンからオフ
1msec
最小入力パルス幅
チャネル1、3、5、7
オフからオン
オンからオフ
0.125msec
入力フィルタ時間
チャネル0、2、4、6
オフからオン
オンからオフ
0µsec、2msec(デフォルト)、5msec、10msec、
20msec、50msec
入力フィルタ時間
チャネル1、3、5、7
オフからオン
オンからオフ
0µsec、100µsec、200µsec、500µsec(デフォルト)、1msec、2msec、5msec、10msec、20msec、50msec
0µsec設定は、10µsecフィルタに含まれています。
シンプルカウンタ、カウンタ周波数
チャネル0、2、4、6
0…f
max
= 500Hz
シンプルカウンタ、カウンタ周波数
チャネル1、3、5、7
0…f
max
= 4000Hz
入力のタイムスタンプ(イベントのシーケンス)
チャネル0、2、4、6
あり、±500µsec精度
入力のタイムスタンプ(イベントのシーケンス)
チャネル1、3、5、7
あり、±10µsec精度
イベント
あり
パターン一致
あり
技術仕様 - 5034-IOL4、5034-IOL4XT – デジタル出力
項目
5034-IOL4、5034-IOL4XT
オン時電圧範囲
チャネル0、2、4、6
DC20~30V – C/Q (SIOモード)
オン時電圧範囲
チャネル1、3、5、7
DC20~30V – I/Q
オン時最大電圧降下
チャネル0、2、4、6
DC0.6V – C/Q (SIOモード)
オン時最大電圧降下
チャネル1、3、5、7
DC0.3V – I/Q
チャネル当たりのオン時最大電流
チャネル0、2、4、6
250mA – C/Q (SIOモード)
チャネル当たりのオン時最大電流
チャネル1、3、5、7
500mA – I/Q
1点当たりのオフ時最大漏れ電流
オフ時開配線検出無効
チャネル1、3、5、7のみ
0.1mA
1点当たりのオフ時最大漏れ電流
(1)
オフ時開配線検出有効
チャネル1、3、5、7のみ
0.5mA
出力当たりの最大サージ電流
チャネル1、3、5、7
10msecで1A、3secごとに繰返し可能
モジュール当たりの最大出力電流定格
3A
最大出力遅延時間(バックプレーンからねじまで)
チャネル0、2、4、6
オフからオン
オンからオフ
1msec
最大出力遅延時間(バックプレーンからねじまで)
チャネル1、3、5、7
オフからオン
オンからオフ
0.15msec
オープン負荷検出診断
チャネル1、3、5、7のみ
あり、構成可能(デフォルトはオフ)
出力短絡/過負荷検出
チャネル0、2、4、6
あり
出力短絡/過負荷検出
チャネル1、3、5、7
あり
(1)推奨される負荷レジスタ-ソリッドステート出力からの漏れ電流の影響を制限するため、負荷に並行して負荷レジスタを接続できます。 DC24Vで動作する場合は、トランジスタ動作に5.6kΩ、0.5Wレジスタを使用します。
一般的な仕様 - 5034-IOL4、5034-IOL4XT
項目
5034-IOL4、5034-IOL4XT
入力/出力の数
8チャネル、構成可能、SIOモードに構成されたC/Qチャネル4個を含む、シンク入力、ソース出力
SA電源電圧(公称)
DC24V
SA電源電圧範囲
DC20~30V
SA電源電流(公称)
3.2A
SA電源電流(最大)
3.3A
SA電源電流(負荷なし)
14mA
SA逆極性保護
あり
最大消費電力
(1)
1.04W
最大熱放散
(1)
3.55BTU/hr
絶縁電圧
250V (連続)、基本絶縁タイプ、システムからフィールド
SA電源とチャネル間の絶縁なし
個々のチャネル間の絶縁なし
RIUPサポート
あり
CIP Sync
あり、スレーブ専用通常クロック
電子キーイング
プログラミングソフトウェアを使用した電子キーイング
RTBキー位置(スロット)
3、6、12
サポートされるRTB
5034-RTB18、5034-RTB18S
配線カテゴリ
(2)
2 - 信号ポート
2 - 電源ポート
配線仕様
『PointMax I/Oシステムの仕様テクニカルデータ』(Pub. No. 5034-TD001)の「脱着式端子台の配線仕様」を参照
インジケータ
緑色/赤色のモジュール・ステータス・インジケータx1
緑色/赤色のSA電源ステータスインジケータx1
黄色/赤色のI/Oステータスインジケータx8
概算寸法(HxWxD)
123.6 x 15.0 x 66.4mm (4.87 x 0.59 x 2.61インチ)
概算重量
48.0g (1.69オンス) – 5034-IOL4
51.0g (1.80オンス) – 5034-IOL4XT
エンクロージャタイプ
なし(開放型)
北米温度コード
T4
UKEX/ATEX温度コード
T4
IECEx温度コード
T4
(1)値は60°C (140°F)で測定したものです。 消費電力は温度によって変わります。
(2)この導線カテゴリ情報を使用して、導線の敷設を計画してください。 『配線と接地のガイドライン』(Pub.No. 1770-4.1)を参照してください。 導線の敷設を計画する際には、該当するシステムレベルの設置マニュアルでの説明に従って、以下の導線カテゴリ情報を参考にしてください。
