5034-IB8Sおよび5034-IB8SXT 8点安全デジタル入力モジュール
機能安全アプリケーションで使用できる5034-IB8Sおよび5034-IB8SXTの配線図の例については、『PointMaxデジタルI/Oモジュールユーザーズマニュアル』(Pub.No.
5034-UM002)を参照してください。 配線構成は、
PointMax安全I/Oモジュールの安全アプリケーションレベルに影響します。

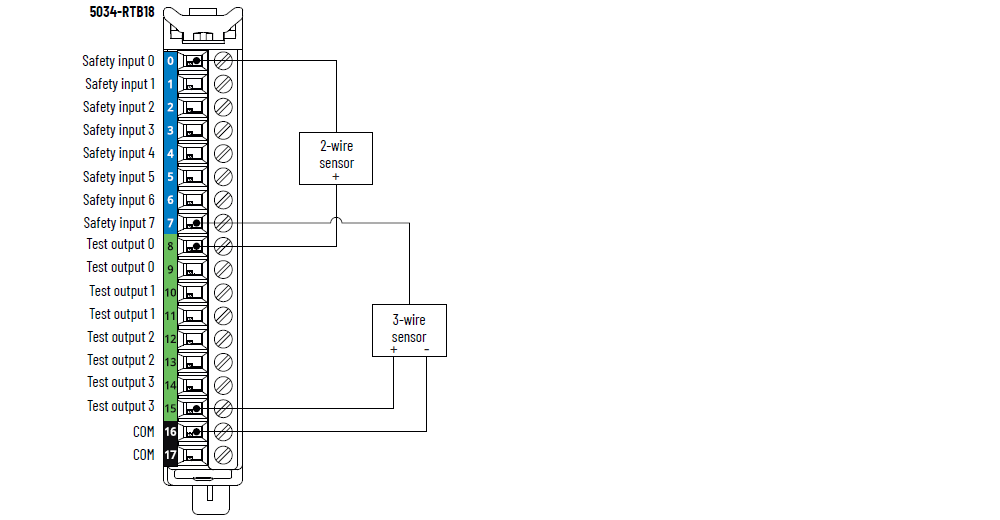

5034-IB8Sおよび5034-IB8SXTの配線図 – 2線式および3線式センサの配線
すべてのテスト出力でミューティングランプ出力をサポートしています。 |

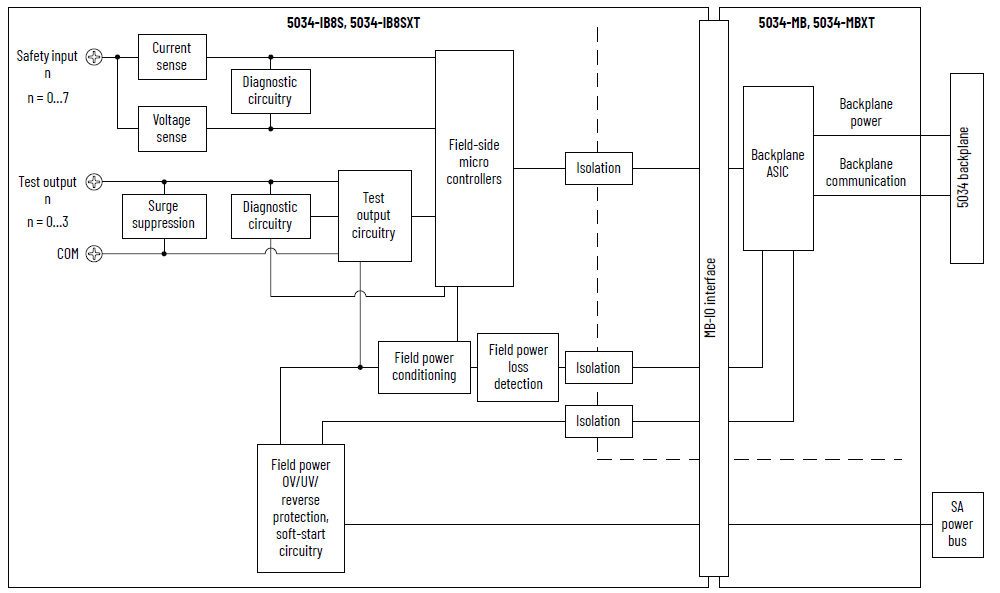

5034-IB8Sおよび5034-IB8SXTのファンクション・ブロック・ダイアグラム
項目 | 5034-IB8S、5034-IB8SXT |
|---|---|
オン時電圧範囲 | DC10～30V |
オン時最小電流 | DC10Vのとき2.2mA |
オン時公称電流 | DC24Vのとき2.4mA |
オン時最大電流 | DC30Vのとき2.5mA |
オフ時最大電圧 | DC5V |
オフ時最大電流 | 1.5mA |
入力遅延時間 オフからオンのフィルタ時間、ユーザが選択可能 | 0msec (デフォルト)、2msec、5msec、10msec、 20msec、50msec |
入力遅延時間 オンからオフのフィルタ時間、ユーザが選択可能 | 0msec (デフォルト)、2msec、5msec、 10msec、 20msec、50msec |
安全クラス (1) | EN ISO 13849-1に準拠した カテゴリ4/PL eまで、 IEC 61508に準拠した SIL 3まで |
SRT | RPIが2msecのとき7msec |
1点当たりのテスト出力最大電流 | 0.7A |
モジュール当たりのテスト出力合計電流 | 2.8A |
テスト出力最大パルス幅 | 0.7msec |
テスト出力標準パルス周期 | 512msec |
テスト出力最大フィールド静電容量 | 100nF |
テスト出力当たりの最大サージ電流 | 50msecで2.4A、2secごとに繰返し可能 モジュールの電流定格が5Aを超えることはできません。 |
テスト出力オン時最大電圧降下 | 0.7AのときDC0.5V |
テスト出力オフ時最大漏れ電流 | 0.5mA |
テスト出力オフ時最大電圧 | DC5V |
ミューティング・ランプ・フォルト最大スレッショルド電流 | 6mA |
ミューティング・ランプ・フォルト最小スレッショルド電流 | 1.8mA |
テスト出力のグラウンドへの短絡/過負荷保護 | あり(1点ごと)、4A標準 |
モジュールの温度超過検出 | あり |
SA電源の逆電圧保護 | あり |
SA電源の過電圧保護(最大) | DC60V |
(1)安全モジュールの安全アプリケーション適合性レベルおよび安全データについては、『PointMaxデジタルI/Oモジュールユーザーズマニュアル』(Pub.No.
5034-UM002)を参照してください。 | |
項目 | 5034-IB8S、5034-IB8SXT |
|---|---|
安全入力の数 | 8 |
入力タイプ | IEC 61131-2 (タイプ3)、電流シンク |
テスト出力/ミューティングランプ出力の数 | 4 |
テスト出力タイプ | ソース |
SA電源の公称動作電源電圧 | DC24V |
SA電源の動作電圧範囲 | DC18～30V |
SA電源電流(公称) | 2.9A |
SA電源電流(最大) | 2.9A |
SA電源電流(負荷なし) | DC24Vのとき19mA |
最大消費電力 | 1.55W |
最大熱放散 | 5.29BTU/hr |
絶縁電圧 | 250V (連続)、基本絶縁タイプ、システムからフィールド SA電源と入力ポート間の絶縁なし 個々の入力間の絶縁なし |
RIUPサポート | あり |
CIP Sync | あり、スレーブ専用通常クロック |
電子キーイング | プログラミングソフトウェアを使用した電子キーイング |
RTBキー位置 | 1、4、14 |
サポートされるRTB | 5034-RTB18、5034-RTB18S |
配線カテゴリ (2) | 2 - 信号ポート 2 - 電源ポート |
配線仕様 | 『PointMax I/Oシステムの仕様テクニカルデータ』(Pub. No. 5034-TD001)の「脱着式端子台の配線仕様」を参照 |
インジケータ | 緑色/赤色のモジュール・ステータス・インジケータx1 緑色/赤色のSA電源ステータスインジケータx1 黄色/赤色のI/Oステータスインジケータx8 |
概算寸法(HxWxD) | 123.6 x 15.0 x 66.4mm (4.87 x 0.59 x 2.61インチ) |
概算重量 | 46.0g (1.62オンス) – 5034-IB8S 49.0g (1.73オンス) – 5034-IB8SXT |
エンクロージャタイプ | なし(開放型) |
北米温度コード | T4 |
UKEX/ATEX温度コード | T4 |
IECEx温度コード | T4 |
(1)この導線カテゴリ情報を使用して、導線の敷設を計画してください。 『配線と接地のガイドライン』(Pub. No.
1770-4.1)を参照してください。
導線の敷設を計画する際には、該当するシステムレベルの設置マニュアルでの説明に従って、以下の導線カテゴリ情報を参考にしてください。 | |
