Moduli plug-in

I moduli plug-in 2080 vengono collegati al controllore
Micro800
 e ne aumentano le capacità, senza aumentare l'ingombro del controllore. Utilizzare i plug-in per aggiungere I/O, comunicazioni, backup della memoria e funzioni di specializzazione.
I controllori L20E, L50E e L70E supportano i moduli plug-in. È possibile configurare se attivare un errore del controllore quando il modulo plug-in è assente.
Nella seguente immagine viene mostrata la configurazione di un controllore L70E con tre moduli plug-in. Utilizzare l'istruzione PLUGIN_INFO per verificare se è presente un modulo plug-in opzionale.

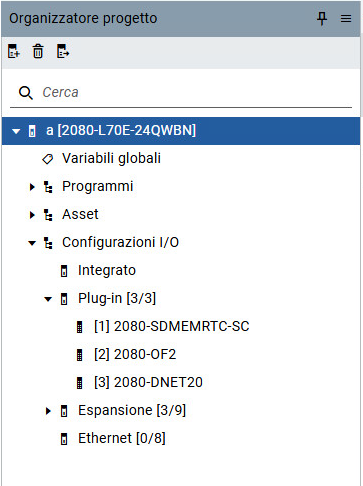

Configurazione del controllore L70E con tre plug-in
Per collegare un modulo plug-in al controllore:
  • In
    Organizzatore progetto
    , il nodo
    <plug-in-catalog-number>
     viene creato sotto
    Configurazioni I/O
    Plug-in
    . Per aprire la pagina
    <plug-in-catalog-number>
    , fare doppio clic sul nodo
    <plug-in-catalog-number>
    .
  • Nella pagina
    <plug-in-catalog-number>
    , selezionare un nodo per aprire la pagina corrispondente e configurare le impostazioni del plug-in.
Moduli plug-in 2080 supportati
Numero catalogo
Tipo
Descrizione
2080-IF2
Analogico
Ingresso di tensione/corrente a 2 canali
2080-IF4
Analogico
Ingresso di tensione/corrente a 4 canali
2080-OF2
Analogico
Uscita di tensione/corrente a 2 canali
2080-RTD2
Analogico
Rivelatore termometro a resistenza a 2 canali
2080-TC2
Analogico
Termocoppia a 2 canali
2080-DNET20
Comunicazione
DeviceNet
2080-SERIALISOL
Comunicazione
Porta seriale isolata RS232/485
2080-IQ4
Digitale
Modulo input digitale a 4 punti
2080-IQ4OB4
Digitale
Modulo combinazione digitale a 8 punti
2080-IQ4OV4
Digitale
Modulo combinazione digitale a 8 punti
2080-OB4
Digitale
Modulo uscita digitale a 4 punti
2080-OV4
Digitale
Modulo uscita digitale a 4 punti
2080-OW4I
Digitale
Modulo uscita relè a 4 punti
2080-MEMBAK-RTC2
Speciale
Backup della memoria e orologio in tempo reale (RTC)
2080-SDMEMRTC-SC
Speciale
Scheda microSD ed RTC ad alta precisione
Non si tratta di un plug-in
Allen-Bradley®
. Fa parte del partner di prodotto Rockwell Automation Encompass™-Spectrum Controls.
2080-MOT-HSC
Speciale
Opera in modalità contatore ad alta velocità o in modalità feedback asse di movimento
2080-TRIMPOT6
Speciale
Ingresso analogico TrimPot a 6 canali
