Moduli di espansione
I moduli di espansione 2085 si collegano al lato destro dei controllori L50E e L70E e ne estendono le funzionalità. Il numero di moduli di espansione supportati varia a seconda del tipo di controllore:
- I controllori L50E con meno di 24 punti di I/O digitali supportano fino a quattro moduli di espansione I/O e fino a 132 punti di I/O digitali.
- I controllori L50E con 48 punti di I/O digitali supportano fino a quattro moduli di espansione I/O e fino a 192 punti di I/O digitali.
- I controllori L70E supportano fino a otto moduli di espansione I/O se è collegato un modulo di alimentazione e supportano fino a 304 punti di I/O digitali.
In
FactoryTalk Design Workbench
, è possibile configurare se disattivare un guasto al controllore in caso di assenza di un modulo di espansione. Per verificare se è presente un modulo di espansione, utilizzare l'istruzione MODULE_INFO.Nella seguente immagine viene mostrata la configurazione di un controllore L70E con tre moduli di espansione e un modulo di alimentazione. Il modulo di alimentazione deve essere nello slot 2, 3, 4 o 5.
Poiché il modulo di espansione L70E non dispone di ingressi o uscite, utilizza uno slot fisico anziché uno slot logico.

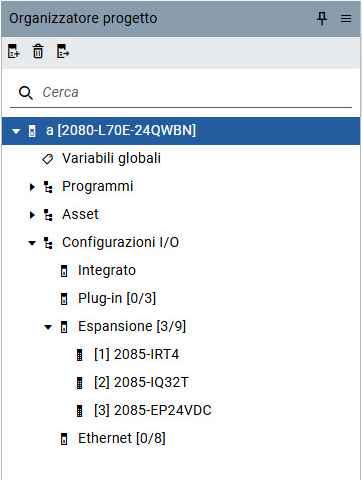

Controllore L70E con moduli di espansione
Dopo aver aggiunto un modulo di espansione analogico o digitale al controllore:
- Le variabili globali vengono create nel progetto del controllore per supportare i punti I/O aggiuntivi.
- Il numero di slot e il catalogo del modulo sono visualizzati nell'Organizzatore progetto. Per aprire la pagina di configurazione del modulo di espansione, inOrganizzatore progettoandare in , quindi fare doppio clic sul modulo di espansione.
Codice modello | Tipo | Descrizione |
|---|---|---|
2085-IF4 | Analogico multicanale | Modulo ingresso analogico e corrente a 14 bit a 4 canali |
2085-IF8 | Analogico multicanale | Modulo ingresso analogico e corrente a 14 bit a 8 canali |
2085-IRT4 | Analogico multicanale | RTD a 4 canali e modulo temperatura TC |
2085-OF4 | Analogico multicanale | Modulo uscita analogica tensione e corrente a 12 bit a 4 canali |
2085-IA8 | I/O discreto digitale | Modulo di ingresso CA da 120 V a 8 canali |
2085-IM8 | I/O discreto digitale | Modulo di ingresso CA da 240V a 8 canali |
2085-IQ16 | I/O discreto digitale | Modulo ingresso Sink/Source 24 VCC a 16 canali |
2085-IQ32T | I/O discreto digitale | Modulo ingresso Sink/Source 24 VCC a 32 canali |
2085-OA8 | I/O discreto digitale | Modulo uscita 120/240 VCA a 8 canali |
2085-OB16 | I/O discreto digitale | Modulo di uscita CA a 16 canali - Source |
2085-OV16 | I/O discreto digitale | Modulo di uscita assorbimento CC a 16 canali |
2085-OW16 | I/O discreto digitale | Modulo di uscita relè a 16 canali |
2085-OW8 | I/O discreto digitale | Modulo di uscita relè a 8 canali |
2085-EP24VDC | Alimentazione | Modulo di alimentazione 24 Vcc |
Per ulteriori informazioni sui moduli di espansione, vedere Controllore programmabile Micro830, Micro850 e Micro870: manuale per l'utente 2080-UM002_-EN-E. | ||
