Configurare l'intervallo di scansione per i moduli di espansione
I controllori L70E supportano la configurazione dell'intervallo di scansione per singoli moduli di espansione, escluso il modulo di alimentazione. Ciò consente al controllore di ignorare selettivamente la scansione di moduli di espansione specifici durante la modalità
Esecuzione
. Ad esempio, impostando l'intervallo di scansione per i moduli analogici ogni cinque cicli si riduce la scansione eccessiva dei dati analogici a variazione lenta, riducendo così il tempo del ciclo del programma.
SUGGERIMENTO:
L'ottimizzazione dell'intervallo di scansione per ridurre il tempo del ciclo del programma ha effetto solo quando sono presenti più di quattro moduli di espansione.
Prerequisiti
- Aggiungere un controllore L70E al progetto.
Per configurare l'intervallo di scansione per i moduli di espansione
- InOrganizzatore progetto, andare in .
- Fare clic con il pulsante destro del mouse suEspansione, quindi scegliereCiclo di scansione.
- InCiclo di scansione, selezionare l'intervallo di scansione dall'elencoIntervallo di scansione personalizzato.Per impostazione predefinita, i moduli analogici utilizzano l'Intervallo di scansione personalizzatoselezionato, mentre i moduli digitali sono impostati suOgni scansione.
- SelezionareSincr. inizialeper avviare la scansione simultanea di tutti i moduli a seconda delle esigenze.Durante la prima scansione dopo il passaggio dalla modalitàProgrammazionealla modalitàEsecuzione, verranno sottoposti a scansione tutti i moduli, indipendentemente dalla loro configurazione diSincronizzazione iniziale.
- Dall'elencoIntervallo di scansione, selezionareOgni scansioneoIntervallo di scansione personalizzatoper i singoli moduli a seconda delle esigenze.
- SelezionareOK.

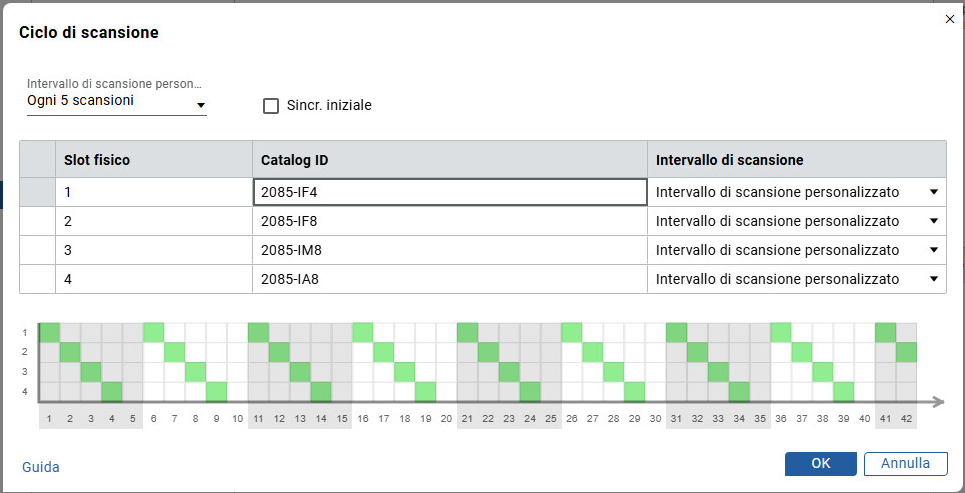

Intervallo di scansione per i moduli di espansione
