Módulos de expansão

Os módulos de expansão 2085 são fixados no lado direito dos controladores L50E e L70E para ampliar suas capacidades. O número de módulos de expansão aceitos varia de acordo com o tipo de controlador:
  • Os controladores L50E com menos de 24 pontos de E/S digitais suportam até quatro módulos de expansão de E/S e até 132 pontos de E/S digital.
  • Os controladores L50E com 48 pontos de E/S digital suportam até quatro módulos de expansão de E/S e até 192 pontos de E/S digital.
  • Os controladores L70E aceitam até oito módulos de expansão de E/S, se um módulo de fonte de alimentação estiver conectado, e aceitam até 304 pontos de E/S digitais.
No
FactoryTalk Design Workbench
, você pode configurar o controlador deverá acusar falha se um módulo de expansão estiver ausente. Para verificar se um módulo de expansão está presente, use a instrução MODULE_INFO.
A imagem a seguir mostra uma configuração do controlador L70E com três módulos de expansão e um módulo de fonte de alimentação. O módulo de fonte de alimentação deve estar no slot 2, 3, 4 ou 5.
Como o módulo de expansão do L70E não tem entradas ou saídas, ele usa um slot físico em vez de um slot lógico.

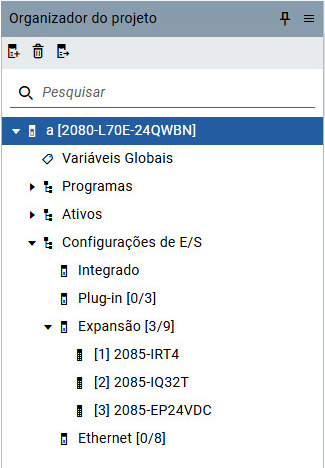

Controlador L70E com módulos de expansão
Controlador L70E com módulos de expansão
Depois de adicionar um módulo de expansão analógico ou digital ao controlador:
  • As variáveis globais são criadas no projeto do controlador para dar suporte aos pontos adicionais de E/S.
  • O número do catálogo e do slot do módulo são mostrados no
    Organizador do projeto
    . Para abrir a página de configuração do módulo de expansão, no
    Organizador do projeto
    , acesse
    Configurações de E/S
    Expansão
     e clique duas vezes no módulo de expansão.
Módulos de expansão 2085
Número de modelo
Tipo
Descrição
2085-IF4
Analógico multicanais
Módulo de entrada de corrente e analógica de 4 canais e 14 bits
2085-IF8
Analógico multicanais
Módulo de entrada de corrente e analógica de 8 canais e 14 bits
2085-IRT4
Analógico multicanais
Módulo de temperatura RTD e TC de 4 canais
2085-OF4
Analógico multicanais
Módulo de entrada de corrente e tensão analógica de 12 bits e 4 canais
2085-IA8
E/S digital discreta
Módulo de entrada de 8 canais e 120 VCA
2085-IM8
E/S digital discreta
Módulo de entrada de 8 canais e 240 VCA
2085-IQ16
E/S digital discreta
Módulo de entrada de dreno/fonte de 16 canais e 24 VCC
2085-IQ32T
E/S digital discreta
Módulo de entrada de dreno/fonte de 32 canais e 24 VCC
2085-OA8
E/S digital discreta
Módulo de saída de 8 canais e 120/240 VCA
2085-OB16
E/S digital discreta
Módulo de saída de fonte CC de 16 canais
2085-OV16
E/S digital discreta
Módulo de saída de dreno CC de 16 canais
2085-OW16
E/S digital discreta
Módulo de 16 canais de saída a relé
2085-OW8
E/S digital discreta
Módulo de 8 canais de saída a relé
2085-EP24VDC
Fonte de alimentação
Módulo de fonte de alimentação de 24 V CC
Para obter mais informações sobre módulos de expansão, consulte o Manual do usuário do controlador programável Micro830, Micro850 e Micro870 - 2080-UM002_-EN-E.
