Configurar o intervalo de varredura para os módulos de expansão

Os controladores L70E permitem a configuração do intervalo de varredura para módulos de expansão individuais, exceto o módulo de fonte de alimentação. Isso permite que o controlador pule seletivamente a varredura de módulos de expansão específicos durante o
modo de execução
. Por exemplo, definir o intervalo de varredura dos módulos analógicos para cada cinco ciclos reduz a varredura excessiva de dados analógicos que mudam lentamente, reduzindo o tempo de ciclo do programa.
DICA:
A otimização do intervalo de varredura para reduzir o ciclo de tempo do programa só tem efeito quando há mais de quatro módulos de expansão.
Pré-requisitos
Para configurar o intervalo de varredura para os módulos de expansão
  1. No
    Organizador do projeto
    , acesse
    Configurações de E/S
    Expansão
    .
  2. Clique com o botão direito do mouse em
    Expansão
     e selecione
    Ciclo de varredura
    .
  3. Em
    Ciclo de varredura
    , na lista
    Intervalo de varredura personalizada
    , selecione o intervalo de varredura.
    Por padrão, os módulos analógicos usam o
    Intervalo de varredura personalizada
     selecionado e os módulos digitais são definidos para
    Toda varredura
    .
  4. Selecione
    Sincronização inicial
     para iniciar a varredura simultânea de todos os módulos, conforme necessário.
    Durante a primeira varredura após a mudança do modo de
    programa
     para o modo de
    execução
    , todos os módulos serão verificados, independentemente da configuração de
    Sincronização inicial
    .
  5. Na lista
    Intervalo de varredura
    , selecione
    Toda varredura
     ou
    Intervalo de varredura personalizada
     para módulos individuais, conforme necessário.
  6. Selecione
    OK
    .

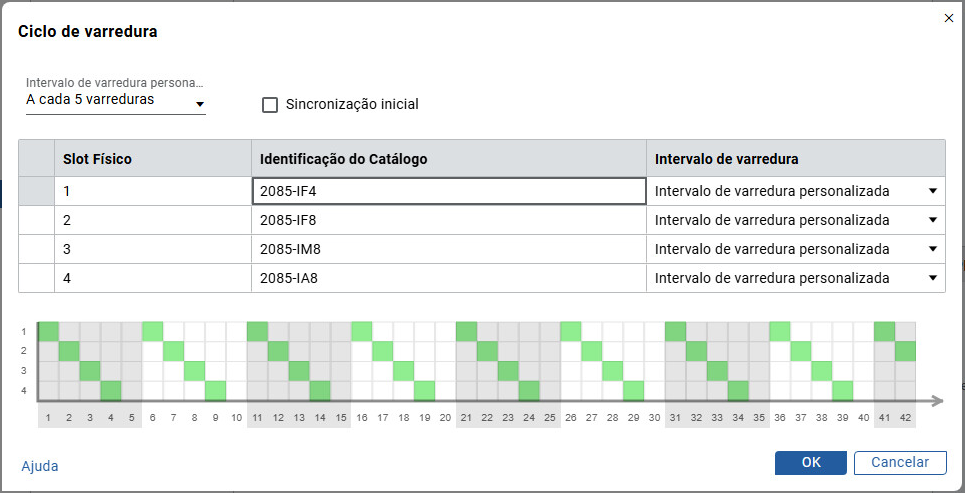

Intervalo de varredura para os módulos de expansão
Intervalo de varredura para os módulos de expansão
