Página de configuração de E/S integrada

Use a página
E/S integrada do
<controller-catalog-number>
 para:
  • Exibir as variáveis associadas aos pontos de E/S selecionando o nó da
    Variável
    .
  • Exibir e configurar os parâmetros de E/S integrada de um controlador
    Micro800
     selecionando o nó de
    Configuração
    .
O número de parâmetros de E/S varia de acordo com o tipo do controlador
Micro800
. Para controladores L50E e L70E, você pode configurar entradas como entradas de retenção que detectam as bordas ascendente e descendente para entradas externas.
Para abrir a página de configuração de E/S integrada, realize uma das seguintes ações:
  • No
    Organizador do projeto
    , expanda
    Configurações de E/S
     e, em seguida, clique duas vezes em
    Integrado
    .
  • No
    Organizador do projeto
    , expanda
    Configurações de E/S
    , clique com o botão direito do mouse em
    Integrado
     e selecione
    Propriedades
    .

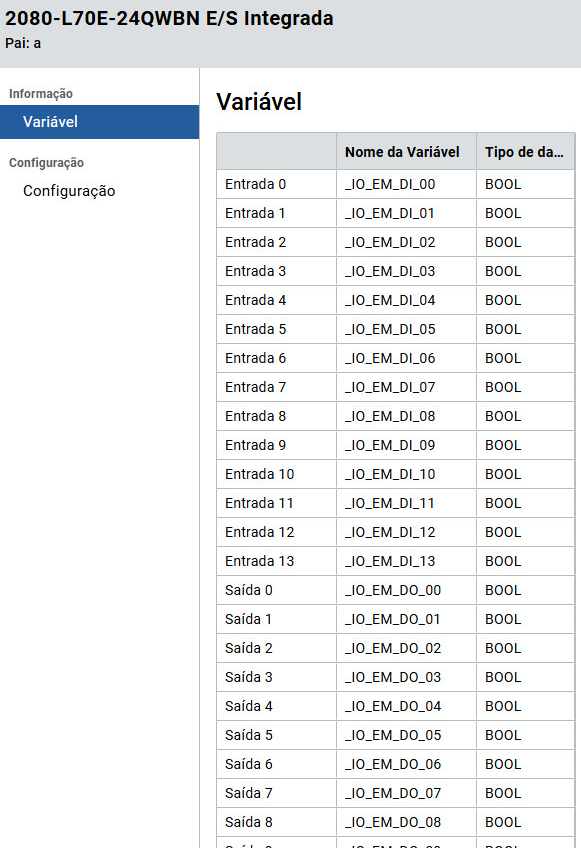

Configuração de E/S integrada do controlador Micro800 - Página de variável
E/S integrada - Página de variáveis

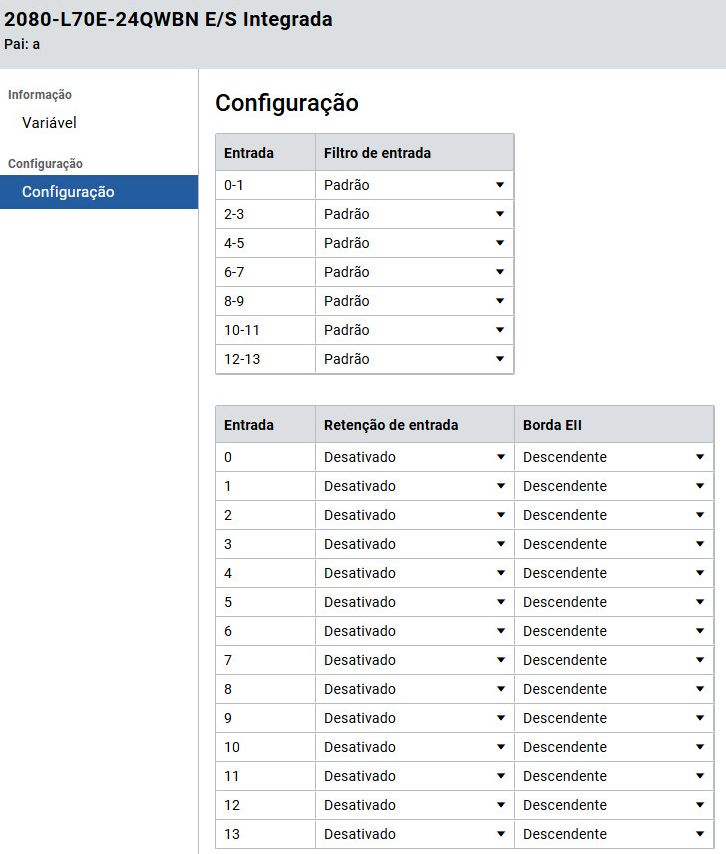

E/S integrada do controlador Micro800 - Página de configuração
E/S integrada - Página de configuração
