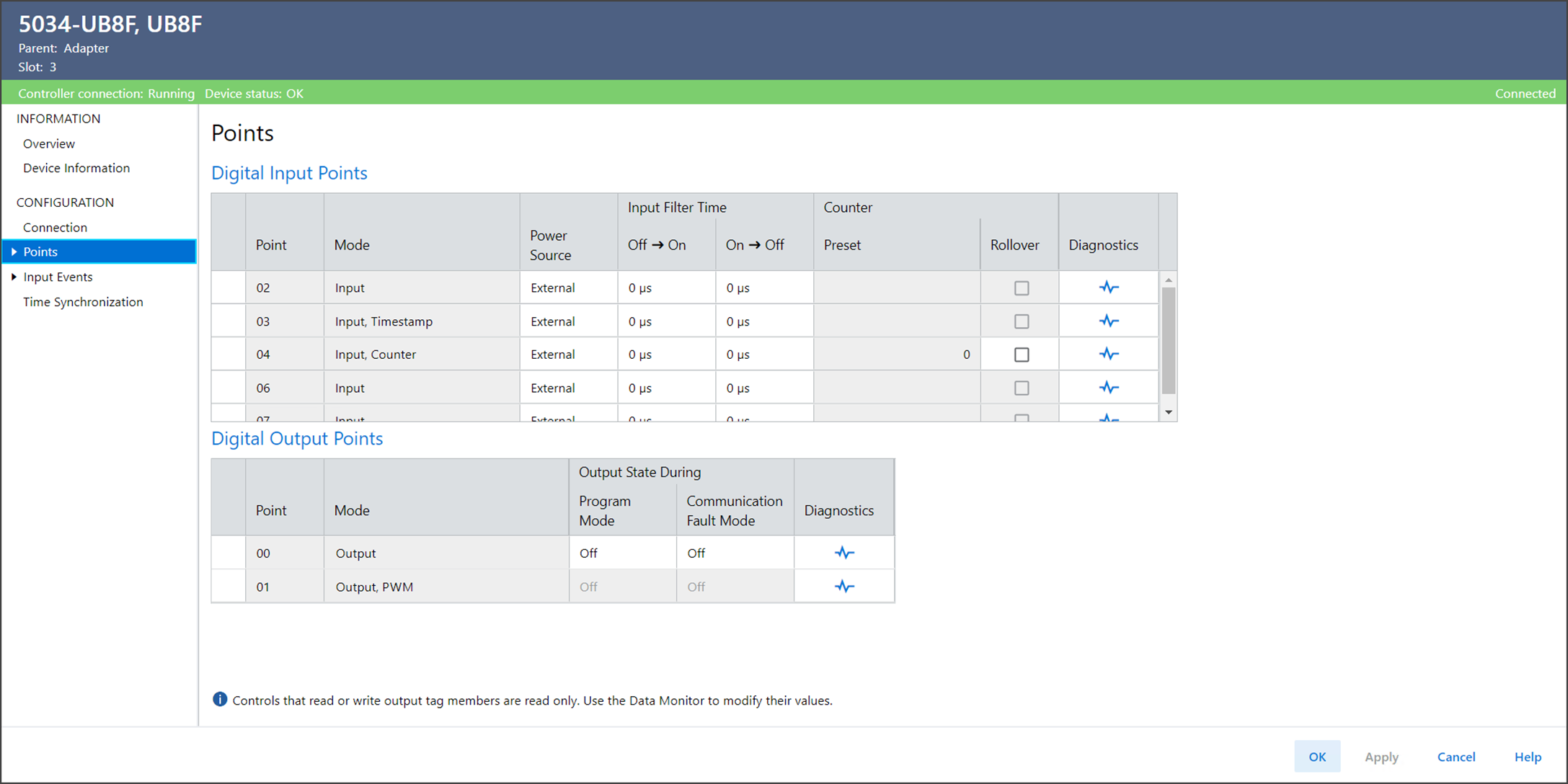

Points 보기

비활성화된 포인트를 표시합니다.

이 구성이 적용되는 포인트 번호를 표시합니다.

포인트의 모드를 표시합니다.

포인트의 전원을 정의합니다.

Ptxx – 이 모듈의 xx 포인트에서 센서에 전원이 공급되며, 이 포인트는 전원 공급 장치로 구성되어 있습니다.
전원 공급 장치 포인트에서 단락이 감지되면 폴트가 디지털 입력 포인트로 롤업됩니다.
External – 외부 전원 공급 장치로부터 센서로 전원이 공급됩니다.
SSV – 이 모듈의 SSV 단자에서 센서로 전원이 공급됩니다.
SSV 단락이 감지되면 폴트가 Digital Input 포인트로 롤업됩니다.

전환이 유효하다고 장치가 판단하기까지 Off to On 입력 전환이 On 상태로 남아 있어야 하는 시간을 정의합니다.

전환이 유효하다고 장치가 판단하기까지 On to Off 입력 전환이 Off 상태로 남아 있어야 하는 시간을 정의합니다.

출력 태그의 Preset에 설정된 값을 카운터 프리셋에 사용하기 위해 표시합니다. 값의 범위는 0~2,147,483,647입니다.

입력 태그 Count가 출력 태그 Preset 값에 도달할 때 수행되는 작업을 결정합니다.

이 옵션을 선택하면 카운터가 Preset 값까지 카운트한 후 0으로 롤오버하고 Rollover 비트를 설정합니다. Done 비트가 설정되지 않습니다.
삭제되면 카운터가 Preset 값으로 카운트되고 Done 비트를 설정한 다음, 최대 DINT 값까지 계속 카운트합니다. Rollover는 카운트가 2,147,483,647에서 0으로 전환될 때 설정됩니다.

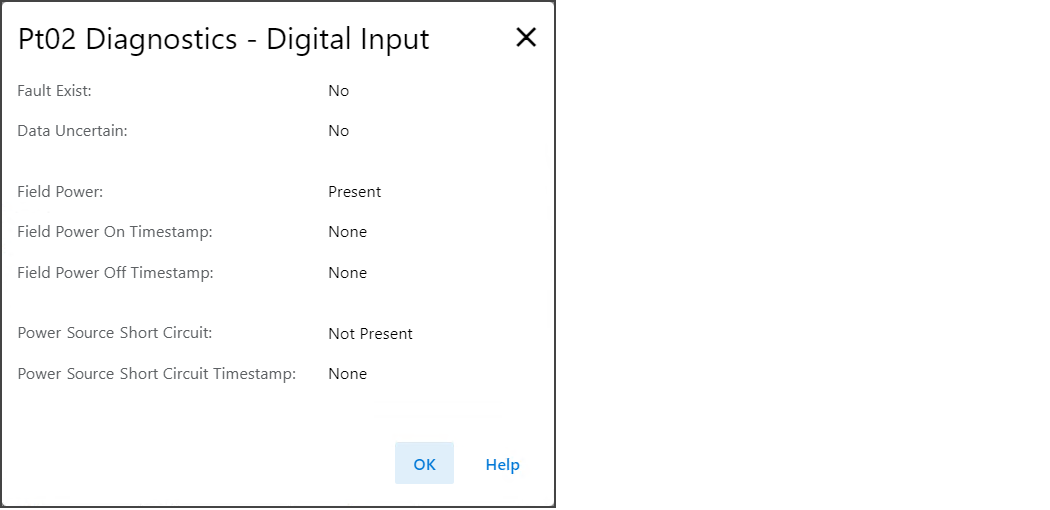

진단 정보가 포함된 Diagnostics 대화상자를 엽니다.

이 구성이 적용되는 포인트 번호를 표시합니다.

포인트의 모드를 표시합니다.

컨트롤러가 Program Mode 또는 Inhibit 모드로 전환할 때 각 출력의 동작을 결정합니다. Program Mode 또는 Inhibit 모드에 있는 동안, 컨트롤러의 출력은 무시되고 출력은 다음과 같이 작동합니다.

Off – 출력이 0 또는 Off입니다.
On – 출력이 1 또는 On입니다.
Hold – 출력이 최종 상태를 유지합니다.

통신 폴트가 발생하고 모듈이 통신 폴트 모드로 전환된 후 각 포인트의 출력에 발생하는 사항을 결정합니다.

Off – 출력이 0 또는 Off입니다.
On – 출력이 1 또는 On입니다.
Hold – 출력이 전류 레벨을 유지합니다.

진단 정보가 포함된 Diagnostics 대화상자를 엽니다.
