Ptxx – Digital Output 보기

Ptxx – Digital Output을 사용해서 장치의 포인트를 보거나 구성하십시오.

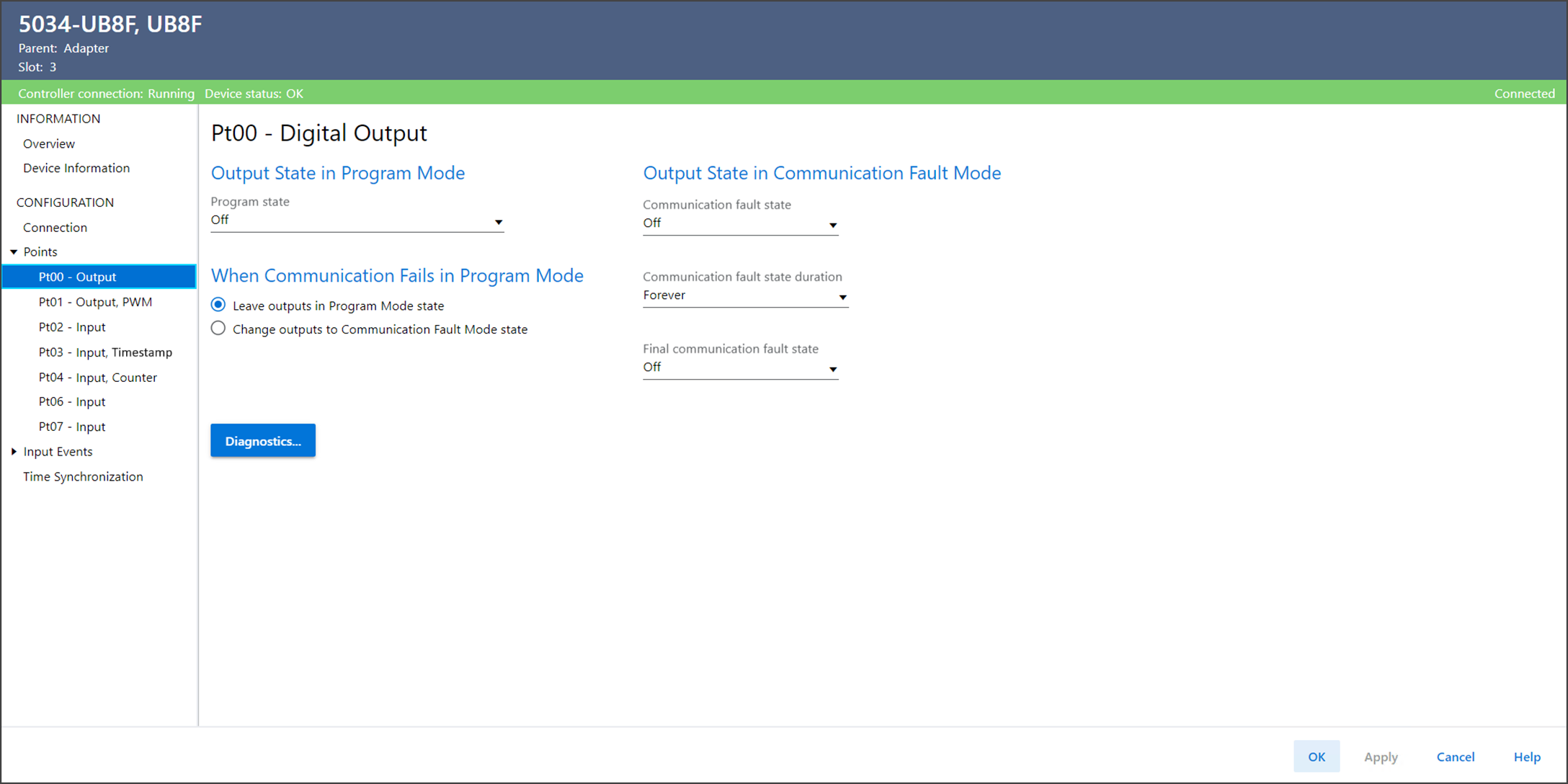

Ptxx – Digital Output 보기 예
Ptxx – Digital Output 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터
설명
Output State in Program Mode
Program State
컨트롤러가 Program Mode 또는 Inhibit 모드로 전환할 때 각 출력의 동작을 결정합니다. Program Mode 또는 Inhibit 모드에 있는 동안, 컨트롤러의 출력은 무시되고 출력은 다음과 같이 작동합니다.
  • Off – 출력이 0 또는 Off입니다.
  • On – 출력이 1 또는 On입니다.
  • Hold – 출력이 최종 상태를 유지합니다.
Output State in Communication Fault Mode
Communication Fault State
통신 폴트가 발생하고 모듈이 통신 폴트 모드로 전환된 후 각 포인트의 출력에 발생하는 사항을 결정합니다.
  • Off – 출력이 0 또는 Off입니다.
  • On – 출력이 1 또는 On입니다.
  • Hold – 출력이 전류 레벨을 유지합니다.
Output State in Communication Fault Mode
Communication Fault State Duration
Communication Fault Mode가 Final Fault State로 전환되기 전에 유지되는 시간을 결정합니다.
Output State in Communication Fault Mode
Final Communication Fault State
Communication Fault Mode Output State Duration이 경과한 후 모듈이 On 또는 Off로 전환되는지 여부를 결정합니다. 기본 최종 상태는 Off 입니다 .
Duration에서 Forever를 선택하면 최종 상태를 선택할 수 없습니다. 모듈은 현재의 Communication Fault Mode 상태를 유지합니다.
Output State When Communication Fails in Program Mode
Program Mode에서 통신이 실패할 경우 출력 동작을 결정합니다.
  • Program Mode – 출력을 Program Mode 상태로 두는 것을 나타냅니다.
  • Communication Fault Mode – 출력을 Communication Fault Mode 상태로 변경하고 있음을 나타냅니다.
Diagnostics
진단 정보가 포함된 Diagnostics 대화상자를 엽니다.
