SFC 명령어

SFC(순차 펑션 차트)는 프로세스의 순서도입니다. 이 명령어는 시스템이 진행되는 단계 또는 상태를 정의합니다.

사용 가능한 명령어

SFC 명령어는 이러한 편집기에서 사용할 수 있습니다.

래더 다이어그램

사용할 수 없음

펑션 블록

사용할 수 없음

구조화된 텍스트

사용할 수 없음

순차 펑션 차트

SFC를 사용하여 프로세스를 지정하면 다음과 같은 이점을 얻을 수 있습니다.

SFC에서 프로세스에 대한 그래픽 표현을 제공합니다. 따라서 구성 및 읽기가 더 쉽습니다. 또한

Logix Designer

응용 프로그램에서는 다음 작업을 수행할 수 있습니다.

단계를 명확히 설명하는 메모 추가 또는 중요한 정보 캡처

SFC 인쇄

Logix 5000

컨트롤러에서 SFC를 지원하기 때문에 두 번째에 사양을 입력할 필요가 없습니다. 지정한 대로 시스템을 프로그래밍할 수 있습니다.

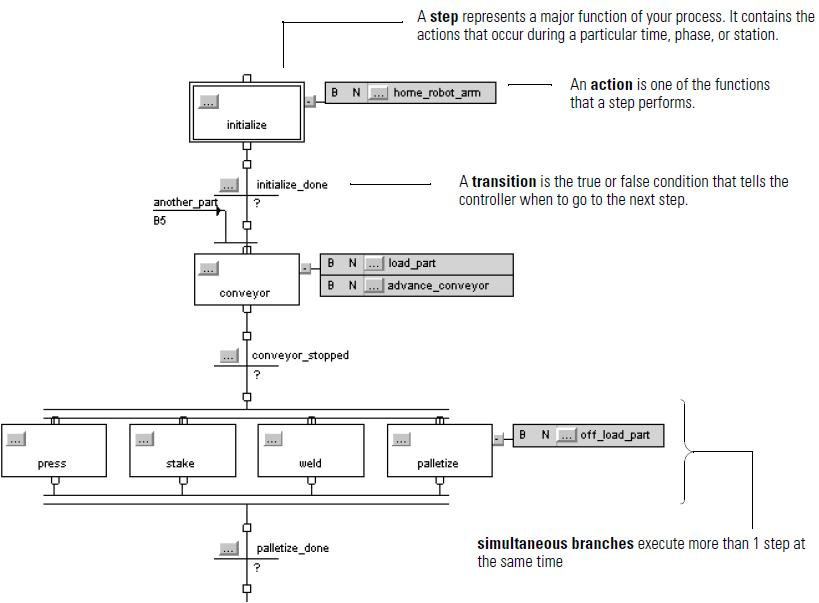

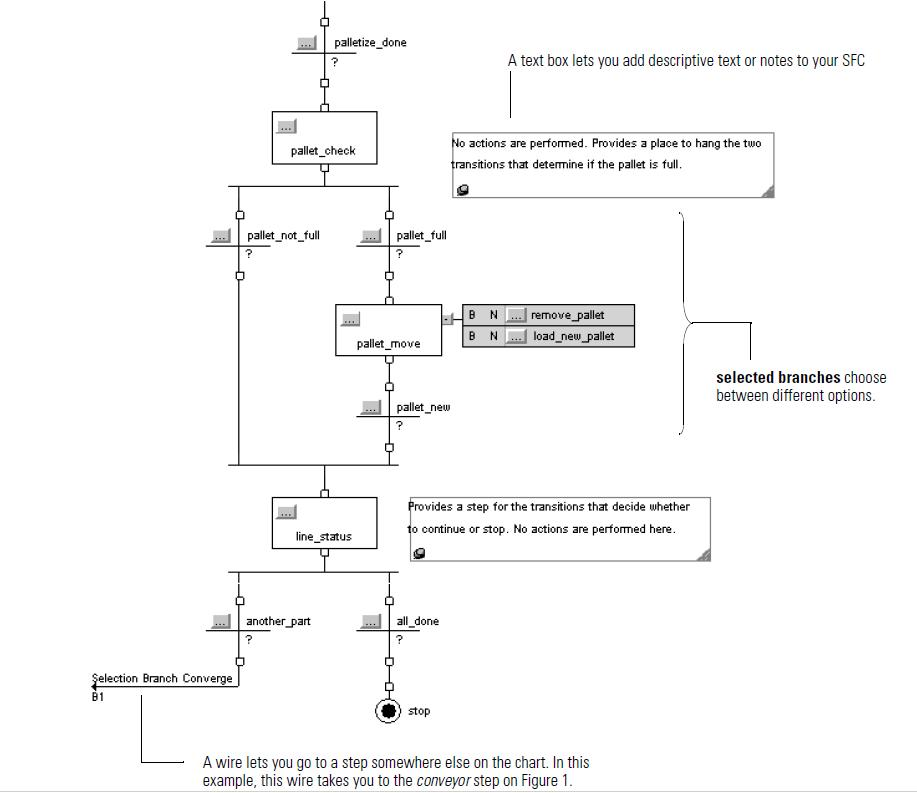

SFC 명령어는 다음과 같습니다.

실행할 작업:	사용할 명령어:
전환에 연결된 단계로 구성된 언어 구조 나타내기	스텝 + 전환
프로세스의 주요 펑션 나타내기 특정 시간, 위상 또는 스테이션에서 발생하는 이벤트가 포함됩니다.	단계
컨트롤러에 다음 단계로 이동하는 시점을 알리는 참 또는 거짓 조건 나타내기	전환
단계의 기능 분할 나타내기	동작 및 부울 동작
동작에 대한 로직이 없는 동작 나타내기	동작 및 부울 동작
참인 변환 조건에 따라 두 개 이상의 대체 실행 경로 나타내기	분기 분산 선택
병렬로 실행되는 두 개 이상의 대체 실행 경로 나타내기	동시 분기 분산
분기 수렴을 만들기 위해 선택한 요소를 함께 연결	SFC 요소 수렴
새 분기를 만들거나 선택한 분기를 확장합니다.	분기 확장
SFC의 실행을 일시 중지합니다.	중지
시간 펑션으로 전자 캠을 시작합니다.	서브루틴/반환
SFC 요소에 설명이나 주석을 추가하는 데 사용됩니다.	텍스트 상자
