동시 분기 분산
동시 분산 분기는 둘 이상의 대체 실행 경로를 나타냅니다.
동시 분기에서 모든 대체 경로는 병렬로 실행됩니다.
사용 가능한 언어
래더 다이어그램 |
사용할 수 없음 |
펑션 블록 |
사용할 수 없음 |
순차 펑션 차트 |
 |
구조화된 텍스트 |
사용할 수 없음 |
설명

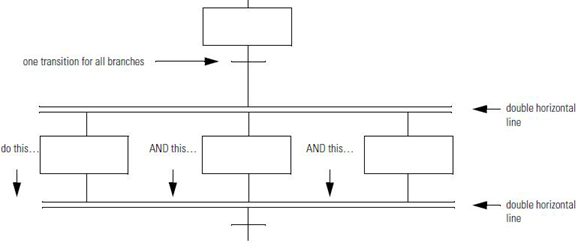

동시 분기는 동시에 발생하는 단계 또는 단계 그룹을 나타냅니다(즉, AND 구조).
- 모든 분기가 실행됩니다.
- 모든 분기는 SFC를 계속하기 전에 모든 경로를 완료해야 합니다.
- 각 분기의 마지막 단계에서 한 번 이상 실행한 후 컨트롤러가 전환을 확인합니다.
