Pagina di configurazione I/O integrato

Utilizzare la pagina
I/O integrato <controller-catalog-number>
 per:
  • Visualizzare le variabili associate ai punti di I/O selezionando il nodo
    Variabile
    .
  • Visualizzare e configurare i parametri di I/O integrato di un controllore
    Micro800
     selezionando il nodo
    Configurazione
     .
Il numero di parametri I/O varia a seconda del tipo di controllore
Micro800
. Per i controllori L50E e L70E è possibile configurare gli ingressi come ingressi latch per rilevare il fronte di salita e discesa degli ingressi esterni.
Per aprire la pagina di configurazione I/O integrato, eseguire una delle azioni seguenti:
  • Nell'
    Organizzatore progetto
     espandere
    Configurazioni I/O
    , quindi fare doppio clic su
    Integrato
    .
  • In
    Organizzatore progetto
    , espandere
    Configurazioni I/O
    , fare clic con il pulsante destro del mouse su
    Incorporato
    , quindi selezionare
    Proprietà
    .

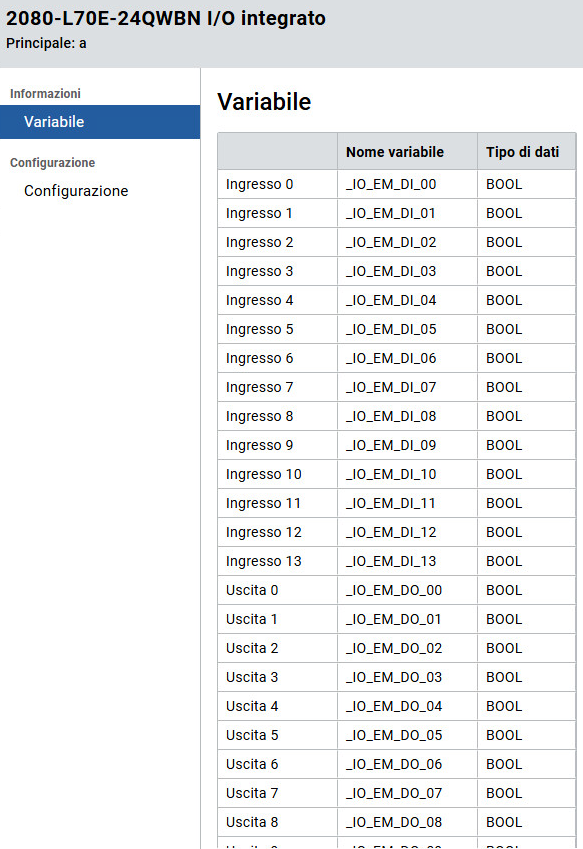

Configurazione I/O integrato del controllore Micro800 - Pagina Variabile
I/O integrato - Pagina Variabili

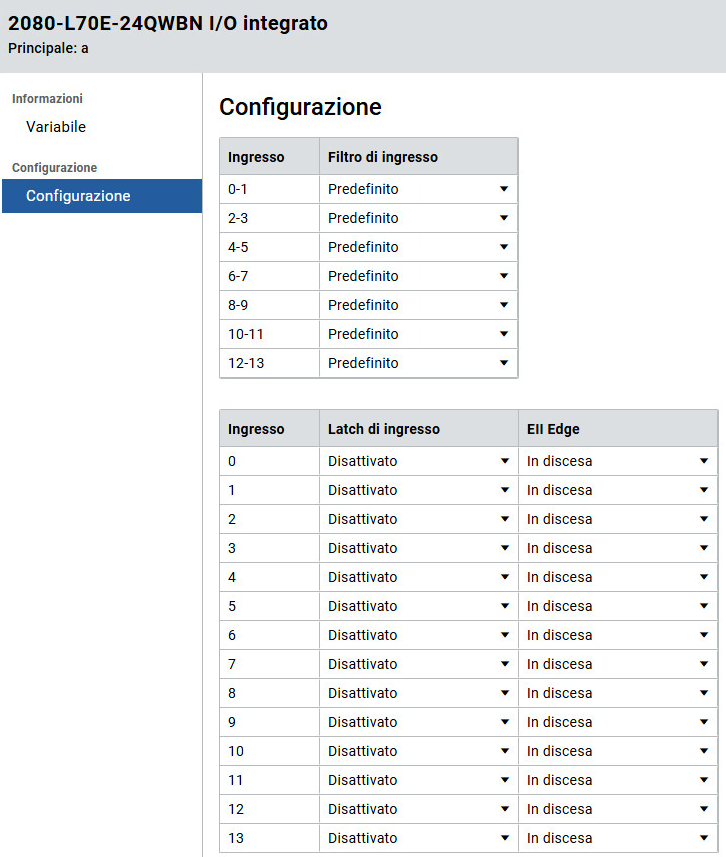

Configurazione I/O integrato del controllore Micro800 - Pagina Configurazione
Pagina di configurazione I/O integrato
