Points 視圖

使用 Points 可檢視或設定裝置的點。

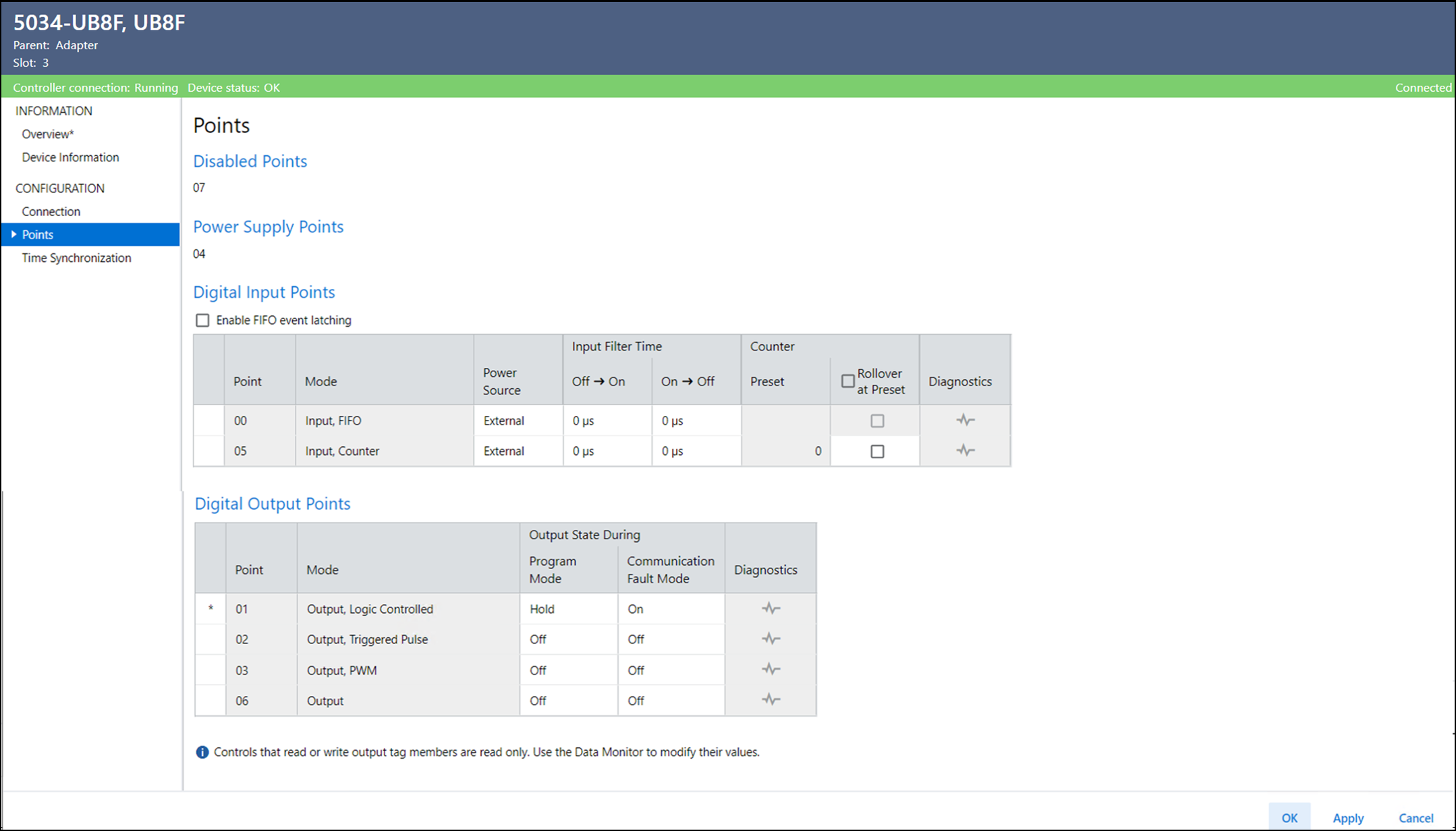

Points 視圖範例
Points 視圖包含以下停用點參數：
參數
說明
Disabled Points
顯示已停用的點。
點
視圖包含電源供應器點的以下參數：
參數
說明
Power Supply Points
顯示設定為電源供應器的點。
Points 視圖包含數位輸入點的以下參數：
參數
說明
Enable FIFO event latching
判斷是否啟用 FIFO 事件鎖存。
注意事項:
當輸入點設定為 Digital Input, FIFO 時，才能使用此參數。
Point
顯示此組態適用的點數。
Mode
顯示該點的模式。
Power Source
定義點的電源。
  • Ptxx – 從設定作為電源供應器的本模組之點 xx 供電至感測器。
    如果在電源供應器點上偵測到短路，則故障會累計至數位輸入點。
  • External – 從外接式電源供應器供應電源至感測器。
  • SSV – 電源供應至來自此模組的 SSV 端子的感測器。
    若偵測到 SSV 短路，故障會累計至數位輸入點。
Input Filter Time
Off → On
定義 Off 至 On 輸入轉換必須在 On 狀態中保持多久，裝置才會將轉換視為有效。
Input Filter Time
On → Off
定義 On 至 Off 輸入轉換必須在 Off 狀態中保持多久，裝置才會將轉換視為有效。
Counter Preset
顯示輸出標籤 Preset 中設定的值， 用於計數器預設。 值的範圍為 0…2,147,483,647。
Counter Rollover at Preset
確定輸入標籤 Count 達到輸出標籤 Preset 值時所會執行的動作。
  • 如果選擇此選項，計數器將計數至 Preset 值，然後計回零，並設定 Rollover 位元。未設定 Done 位元。
  • 若清除，計數器會計數成 Preset 值並設定 Done 位元，接著會繼續計算到最大 DINT 值。當 Count 從 2,147,483,647 轉換成 0 則設定 Rollover。
Diagnostics
開啟 Diagnostics 對話方塊， 其中包含診斷資訊。
Points 視圖包含數位輸出點的以下參數：
參數
說明
Point
顯示此組態適用的點數。
Mode
顯示該點的模式。
Output State During Program Mode
在控制器轉換至程式模式或禁止模式時，決定每個輸出的行為。在程式模式或抑制模式中，會忽略控制器的輸出，且輸出行為如下：
  • Off – 輸出為 0 或 Off。
  • On – 輸出為 1 或 On。
  • Hold – 輸出維持最後的狀態。
  • Local Control – 輸出會繼續依此點的設定操作。
注意事項:
Local Control 選項僅適用於由本機事件控制的輸出點。例如，數位輸出，邏輯控制和數位輸出，觸發的脈衝。
Output State During Communication Fault Mode
判斷發生通訊故障且模組進入通訊故障模式後，各點的輸出所發生的狀況。
  • Off – 輸出為 0 或 Off。
  • On – 輸出為 1 或 On。
  • Hold – 輸出維持電流準位。
  • Local Control – 輸出會繼續依此點的設定操作。
注意事項:
Local Control 選項僅適用於由本機事件控制的輸出點。例如，數位輸出，邏輯控制和數位輸出，觸發的脈衝。
Diagnostics
開啟 Diagnostics 對話方塊， 其中包含診斷資訊。

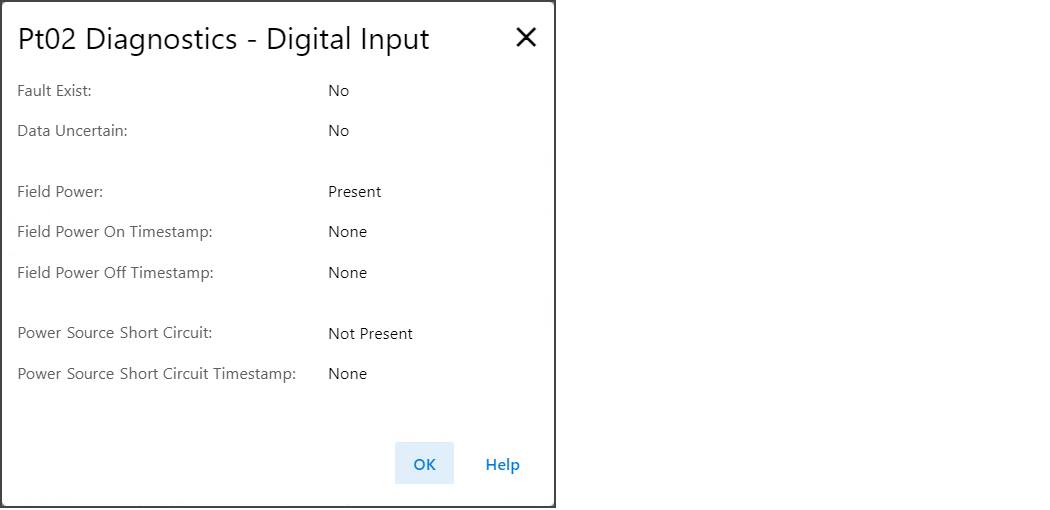

Ptxx 診斷

若要檢視 Ptxx 診斷，請在 Points 或 Ptxx 檢視中選擇 Diagnostics。
Ptxx 診斷範例
