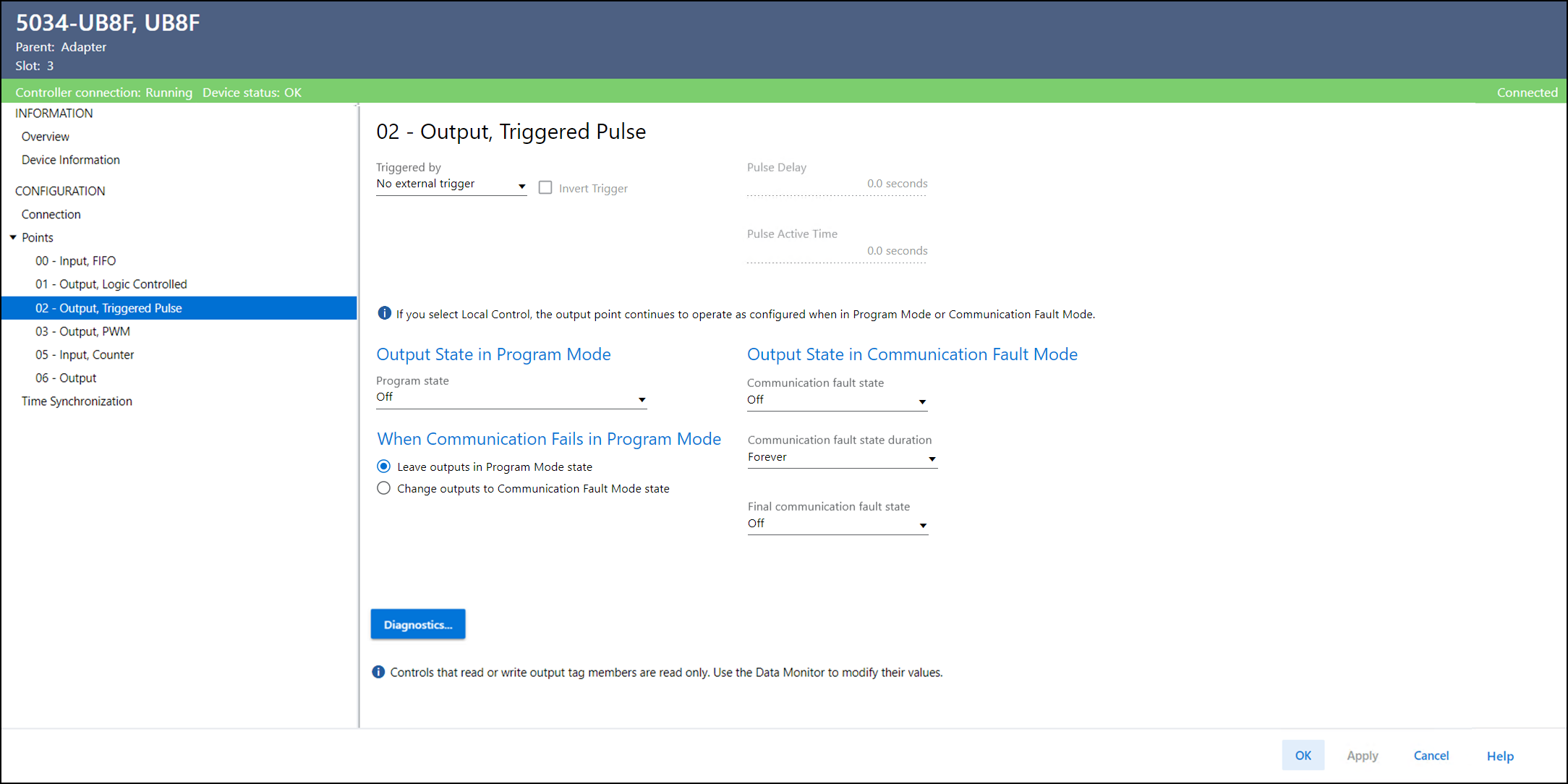

XX – Output, Triggered Pulse 視圖

使用 XX – Output, Triggered Pulse 以檢視或設定裝置的點。

XX – Output, Triggered Pulse 視圖包含以下參數：

參數	說明
Triggered by	指定觸發脈衝功能的輸入。 No external trigger – 未選擇外部觸發。不過，您可以使用 O.Ptxx.Trigger 標籤來觸發脈衝。 Ptxx – Point xx 會啟動輸出脈衝。只有設定了「數位輸入」、「數位輸入，時間戳記」或「數位輸入， FIFO」通道模式的點才能被選擇。
Invert Trigger	此選項會反轉在 'Trigger by' 參數中選擇之輸入點的觸發邊緣。 0 = 由輸入的升緣觸發輸出脈衝。 1 = 由輸入的降緣觸發輸出脈衝。
Pulse Delay	指定觸發事件與輸出脈衝開始之間的延遲時間，以秒為單位。
Pulse Active Time	指定產生的輸出脈衝的作用中持續時間，以秒為單位。
Output State in Program Mode Program State	在控制器轉換至程式模式或禁止模式時，決定每個輸出的行為。在程式模式或抑制模式中，會忽略控制器的輸出，且輸出行為如下： Off – 輸出為 0 或 Off。 On – 輸出為 1 或 On。 Local Control – 輸出會繼續依此點的設定操作。
Output State in Communication Fault Mode Communication Fault State	判斷發生通訊故障且模組進入通訊故障模式後，各點的輸出所發生的狀況。 Off – 輸出為 0 或 Off。 On – 輸出為 1 或 On。 Local Control – 輸出會繼續依此點的設定操作。
Output State in Communication Fault Mode Communication Fault State Duration	在確定最終故障狀態之前保持通訊故障模式的時間長度。
Output State in Communication Fault Mode Final Communication Fault State	判斷模組在經過通訊故障模式輸出狀態期間後轉變成 On 或 Off。預設最終狀態為 Off。如果您選擇 Forever for Duration，您將無法選擇最終狀態。模組將保持在其目前的通訊故障模式狀態下。
Output State When Communication Fails in Program Mode	決定當程式模式出現通訊失效時的輸出動作。 Leave Outputs in Program Mode State – 指示輸出維持在程式模式狀態。 Change Outputs to Communication Fault Mode State – 顯示將輸出變更為通訊故障模式狀態。
Diagnostics	開啟 Diagnostics 對話方塊，其中包含診斷資訊。
