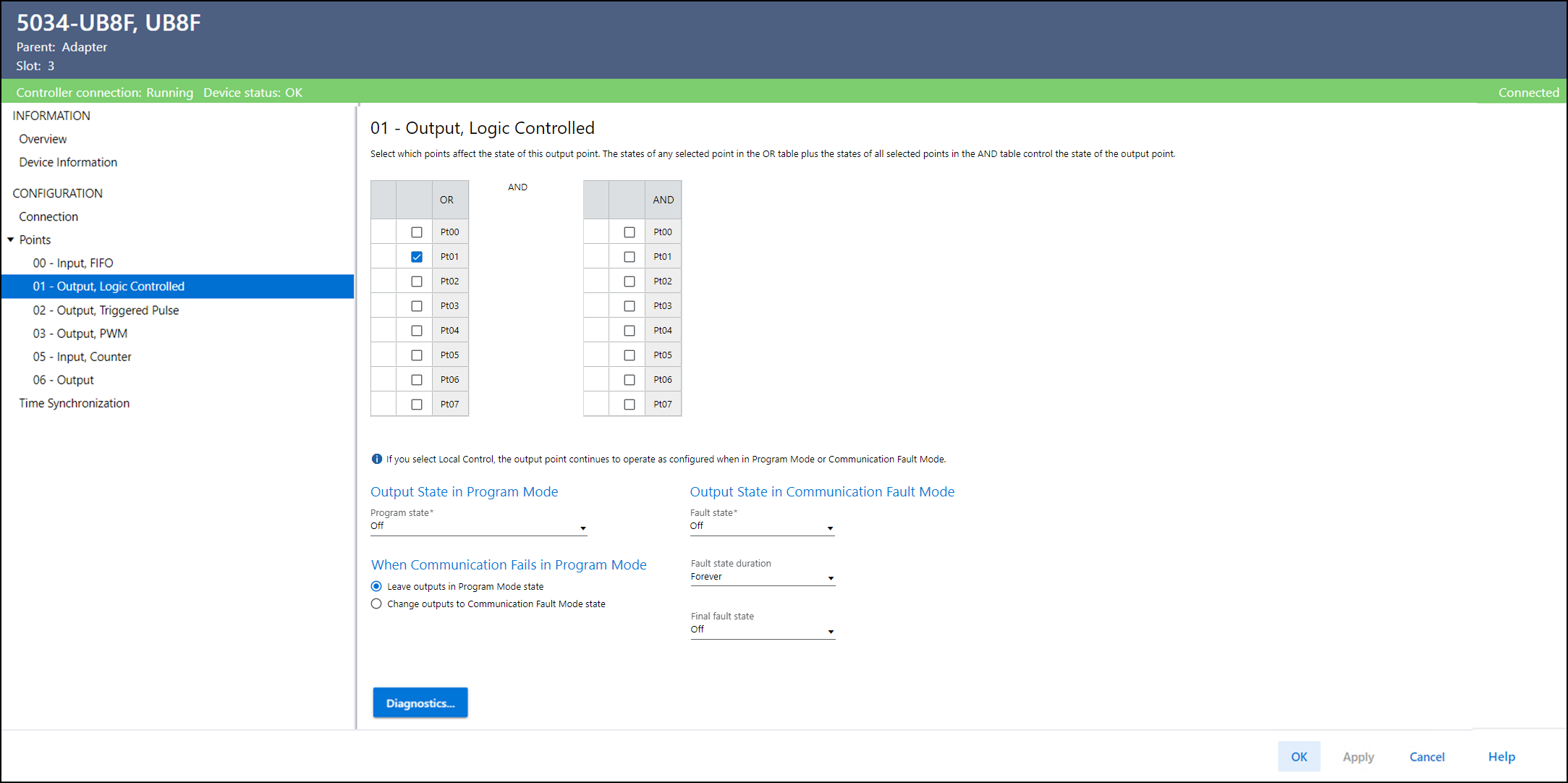

XX – Output, Logic Controlled 視圖

使用 XX – Output, Logic Controlled 以檢視或設定裝置的點。

XX – Output, Logic Controlled 視圖包含以下參數：

參數	說明
OR	指定 Ptxx.Data 是否參與 OR 邏輯計算。選擇影響此輸出點狀態的點。輸出點的狀態由 OR 表中選定點的邏輯 OR，與 AND 表中選定點的邏輯 AND 決定。您可以選擇多個點，每個點可以配置為以下模式之一，參與邏輯計算： Digital Input Digital Input, Timestamp Digital Input, FIFO Digital Output Digital Output, Logic Controlled Digital Output, Triggered Pulse Digital Output, Scheduled
AND	指定 Ptxx.Data 是否參與 AND 邏輯計算。選擇影響此輸出點狀態的點。輸出點的狀態由 OR 表中選定點的邏輯 OR，與 AND 表中選定點的邏輯 AND 決定。您可以選擇多個點，每個點可以配置為以下模式之一，參與邏輯計算： Digital Input Digital Input, Timestamp Digital Input, FIFO Digital Output Digital Output, Logic Controlled Digital Output, Triggered Pulse Digital Output, Scheduled
Output State in Program Mode Program State	在控制器轉換至程式模式或禁止模式時，決定每個輸出的行為。在程式模式或抑制模式中，會忽略控制器的輸出，且輸出行為如下： Off – 輸出為 0 或 Off。 On – 輸出為 1 或 On。 Hold – 輸出維持最後的狀態。 Local Control – 輸出會繼續依此點的設定操作。
Output State in Communication Fault Mode Communication Fault State	判斷發生通訊故障且模組進入通訊故障模式後，各點的輸出所發生的狀況。 Off – 輸出為 0 或 Off。 On – 輸出為 1 或 On。 Hold – 輸出維持最後的狀態。 Local Control – 輸出會繼續依此點的設定操作。
Output State in Communication Fault Mode Communication Fault State Duration	在確定最終故障狀態之前保持通訊故障模式的時間長度。
Output State in Communication Fault Mode Final Communication Fault State	判斷模組在經過通訊故障模式輸出狀態期間後轉變成 On 或 Off。預設最終狀態為 Off。如果您選擇 Forever for Duration，您將無法選擇最終狀態。模組將保持在其目前的通訊故障模式狀態下。
Output State When Communication Fails in Program Mode	決定當程式模式出現通訊失效時的輸出動作。 Leave Outputs in Program Mode State – 指示輸出維持在程式模式狀態。 Change Outputs to Communication Fault Mode State – 顯示將輸出變更為通訊故障模式狀態。
Diagnostics	開啟 Diagnostics 對話方塊，其中包含診斷資訊。
