XX – Input, FIFO 視圖

使用 XX – Input, FIFO 以檢視或設定裝置的點。

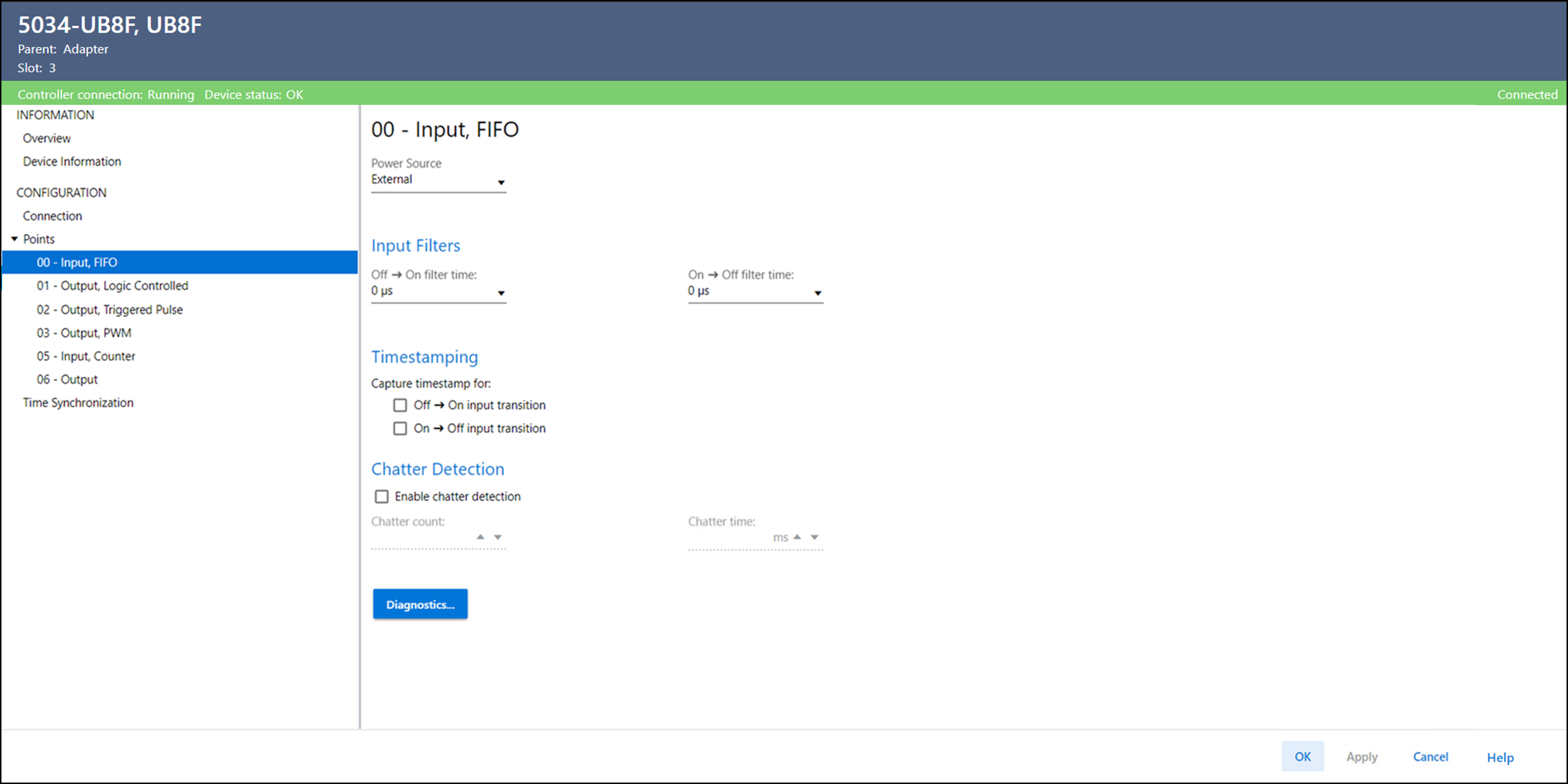

XX – Input, FIFO 視圖範例
XX – Input, FIFO 視圖包含以下參數：
參數
說明
Power Source
定義點的電源。
  • Ptxx – 從設定作為電源供應器的本模組之點 xx 供電至感測器。
    如果在電源供應器點上偵測到短路，則故障會累計至數位輸入點。
  • External – 從外接式電源供應器供應電源至感測器。
  • SSV – 電源供應至來自此模組的 SSV 端子的感測器。
    若偵測到 SSV 短路，故障會累計至數位輸入點。
Input Filters
Off → On Filter Time
定義 Off 至 On 輸入轉換必須在 On 狀態中保持多久，裝置才會將轉換視為有效。
Input Filters
On → Off Filter Time
定義 On 至 Off 輸入轉換必須在 Off 狀態中保持多久，裝置才會將轉換視為有效。
Capture Timestamp for Off → On Input Transition
判斷是否有針對 Off 至 On 輸入轉換記錄時間戳記。
Capture Timestamp for On → Off Input Transition
判斷是否有針對 On 至 Off 輸入轉換記錄時間戳記。
Enable Chatter Detection
設定頻繁偵測。啟用後，會忽略連接至其輸入之一之裝置的頻繁（例如，從故障接點快速轉換）。
頻繁會使裝置對無效的輸入轉換加上時間戳記。一般而言，頻繁的訊號會使輸入在相對較短的時段錯誤地多次轉換。
Chatter Count
確定在考慮輸入為頻繁之前，在指定時段內可能發生的可接受輸入轉換次數。
有效值為 2…127。
Chatter Time
確定從 1 到 10,000 ms 的時間量， 在此時間內計數輸入轉換的次數。
Diagnostics
開啟 Diagnostics 對話方塊， 其中包含診斷資訊。
