XX – Output, PWM 視圖

使用 XX – Output, PWM 以檢視或設定裝置的點。

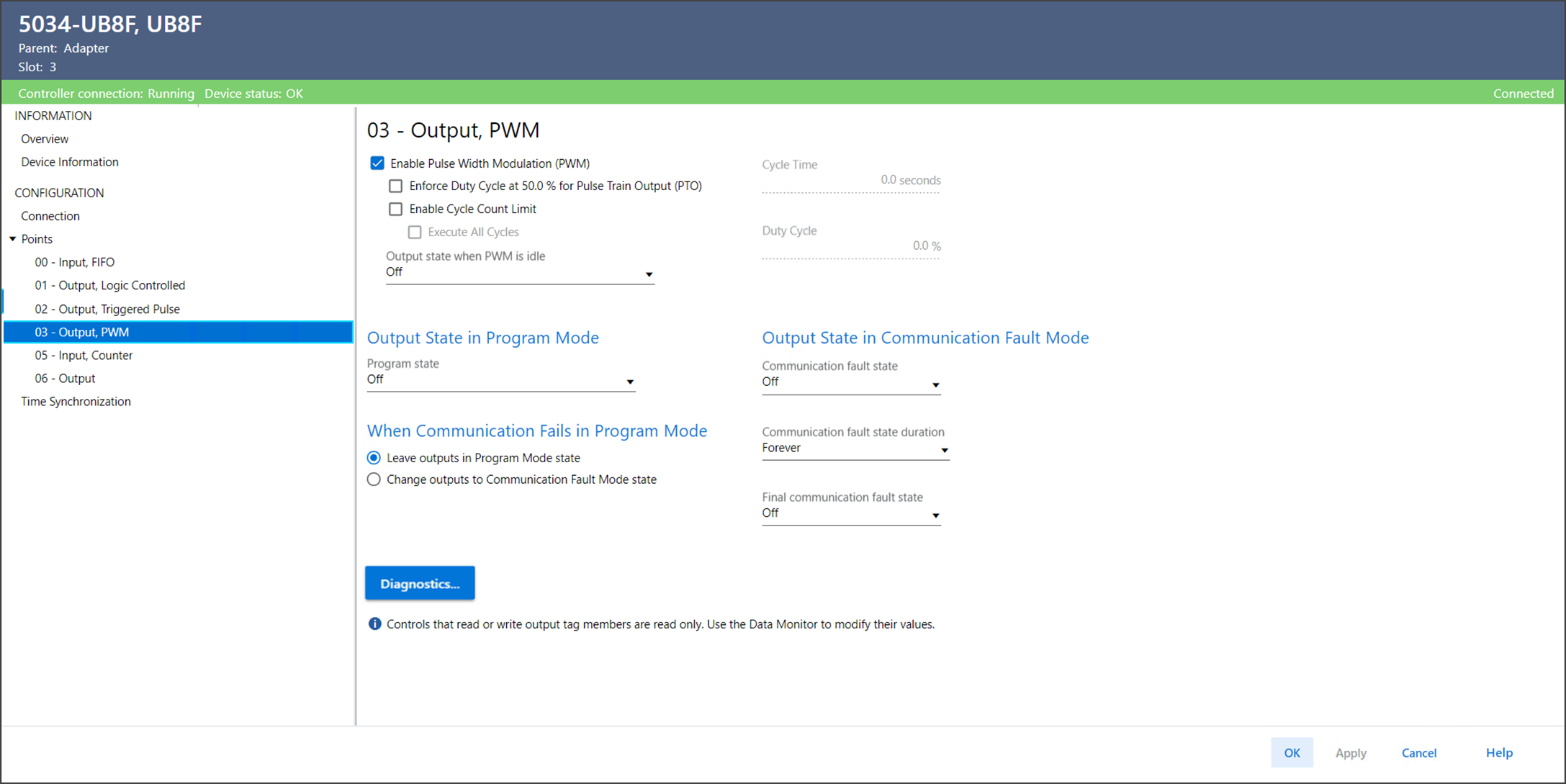

XX – Output, PWM 視圖範例
XX – Output, PWM 視圖包含以下參數：
參數
說明
Enable Pulse Width Modulation (PWM)
判斷輸出為脈衝寬度調節或數位輸出。
Enforce Duty Cycle at 50.0% for Pulse Train Output (PTO)
確定是否實施 PTO 特定負載循環，其固定為 50%。如果啟用，則忽略
O.Pwmxx.DutyCycle
。
Enable Cycle Count Limit
決定當資料出現升緣時是否產生定義數量的脈衝循環，或資料為 On 時是否產生連續的脈衝循環。
  • 0 = 在
    O.Ptxx.Data
     設定為 0 之前，持續發生脈衝循環。
  • 1 = 當
    O.Ptxx.Data
     中有一個升緣時，僅允許發生固定數量的脈衝循環。
Execute All Cycles
僅在啟用 Enable Cycle Count Limit 才適用。
O.Ptxx.Data
 轉變為 0 時：
  • 0 = 立即停止生成脈衝
  • 1 = 繼續生成脈衝，直到達到 Pulse Cycle Limit
Output State when PWM is Idle
當脈衝寬度調節處於閒置時，確定輸出的狀態。
  • 0 = 當脈衝寬度調節處於閒置時，輸出為 Off。它也表示脈衝寬度調節執行時，每個
    O.Pwmxx.DutyCycle
     的作用中狀態是處於 On 狀態的輸出。
  • 1 = 當脈衝寬度調節處於閒置時，輸出為 On。它也表示脈衝寬度調節執行時，每個
    O.Pwmxx.DutyCycle
     的作用中狀態是處於 Off 狀態的輸出。
Cycle Time
顯示一個脈衝循環的期間（以秒為單位）。
Duty Cycle
顯示輸出處於作用中狀態時的脈衝循環時間的百分比。
Cycle Count Limit
顯示當資料中有升緣時要生成的脈衝循環數。
僅在啟用 Enable Cycle Count Limit 才適用。
Output State in Program Mode
Program State
在控制器轉換至程式模式或禁止模式時，決定每個輸出的行為。在程式模式或抑制模式中，會忽略控制器的輸出，且輸出行為如下：
  • Off – 輸出為 0 或 Off。
  • On – 輸出為 1 或 On。
Output State in Communication Fault Mode
Communication Fault State
判斷發生通訊故障且模組進入通訊故障模式後，各點的輸出所發生的狀況。
  • Off – 輸出為 0 或 Off。
  • On – 輸出為 1 或 On。
Output State in Communication Fault Mode
Communication Fault State Duration
在確定最終故障狀態之前保持通訊故障模式的時間長度。
Output State in Communication Fault Mode
Final Communication Fault State
判斷模組在經過通訊故障模式輸出狀態期間後轉變成 On 或 Off。預設最終狀態為 Off。
如果您選擇 Forever for Duration， 您將無法選擇最終狀態。模組將保持在其目前的通訊故障模式狀態下。
Output State When Communication Fails in Program Mode
決定當程式模式出現通訊失效時的輸出動作。
  • Program Mode – 表示輸出維持在程式模式狀態。
  • Communication Fault Mode – 顯示將輸出變更為通訊故障模式狀態。
Diagnostics
開啟 Diagnostics 對話方塊， 其中包含診斷資訊。
