XX – Output, Scheduled 視圖

使用 XX – Output, Scheduled 以檢視或設定裝置的點。

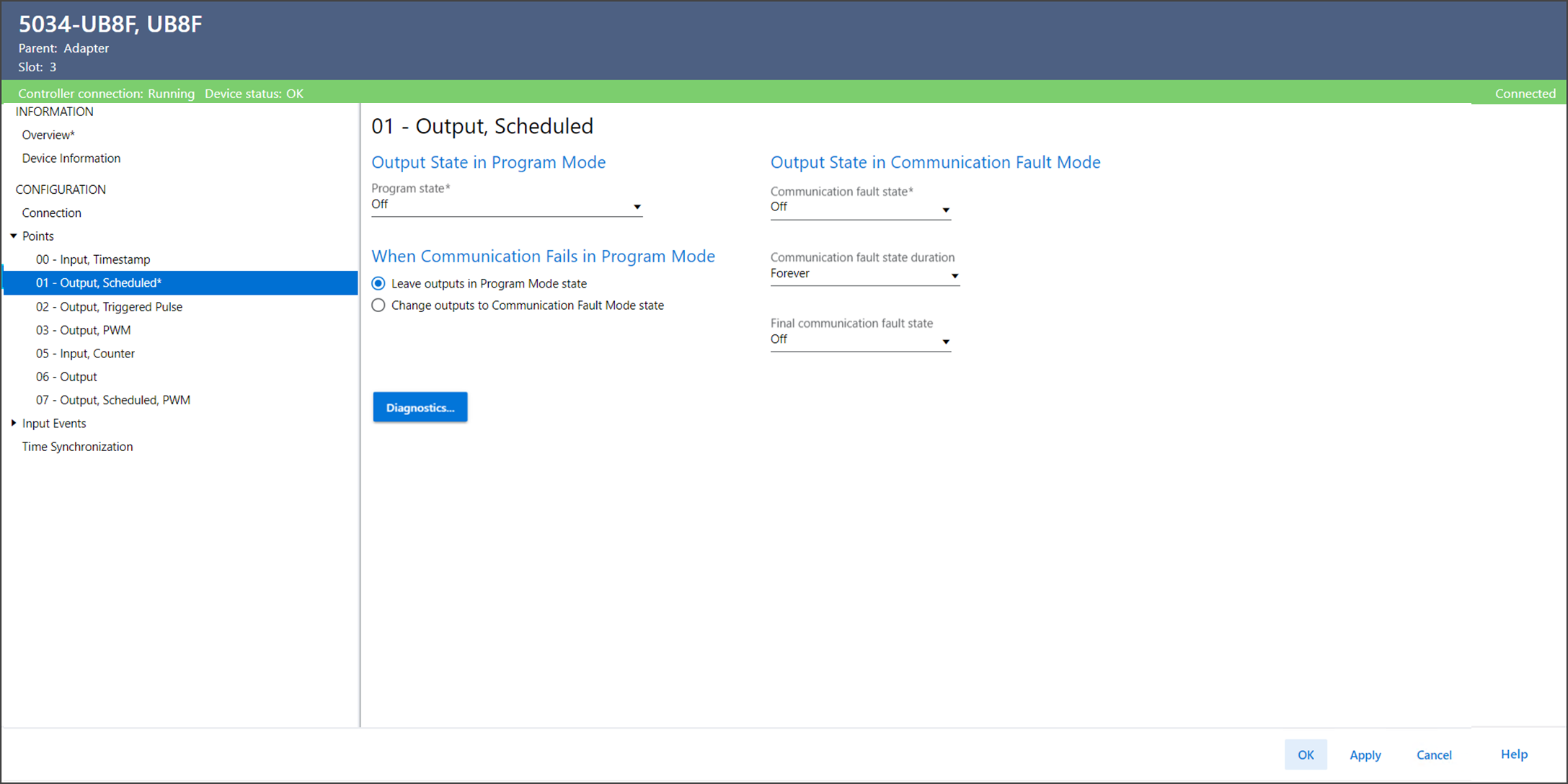

XX – Output, Scheduled 視圖範例
XX – Output, Scheduled 視圖包含以下參數：
參數
說明
Output State in Program Mode
Program State
在控制器轉換至程式模式或禁止模式時，決定每個輸出的行為。在程式模式或抑制模式中，會忽略控制器的輸出，且輸出行為如下：
  • Off – 輸出為 0 或 Off。
  • On – 輸出為 1 或 On。
  • Hold – 輸出維持最後的狀態。
Output State in Communication Fault Mode
Communication Fault State
判斷發生通訊故障且模組進入通訊故障模式後，各點的輸出所發生的狀況。
  • Off – 輸出為 0 或 Off。
  • On – 輸出為 1 或 On。
  • Hold – 輸出維持電流準位。
Output State in Communication Fault Mode
Communication Fault State Duration
在確定最終故障狀態之前保持通訊故障模式的時間長度。
Output State in Communication Fault Mode
Final Communication Fault State
判斷模組在經過通訊故障模式輸出狀態期間後轉變成 On 或 Off。預設最終狀態為 Off。
如果您選擇 Forever for Duration， 您將無法選擇最終狀態。模組將保持在其目前的通訊故障模式狀態下。
Output State When Communication Fails in Program Mode
決定當程式模式出現通訊失效時的輸出動作。
  • Program Mode – 表示輸出維持在程式模式狀態。
  • Communication Fault Mode – 顯示將輸出變更為通訊故障模式狀態。
Diagnostics
開啟 Diagnostics 對話方塊， 其中包含診斷資訊。
