Eingabe- und Ausgabevariablen zum benutzerdefinierten Funktionsblock zuweisen

Verwenden Sie die Schritte für Folgendes:
  • Zuweisen von vier booleschen Eingabevariablen zu den vier
    Micro870
     L70E-Controller-Eingängen.
  • Zuweisen von Ausgabevariablen zu den
    Micro870
     L70E-Controller-Ausgängen.
  • Zuordnen der Ausgabevariablen im Funktionsblock zu den
    Micro870
     L70E-Controller-Ausgängen.
Nach Abschluss der Aufgabe kann das Kontaktplan-Programm folgende Ereignisse erkennen und steuern:
Wenn die Ampel in Richtung Nord-Süd rot ist oder wenn der Nord-Süd-Sensor ausgelöst wird, dann schaltet die Ampel in Richtung Ost-West nach fünf Sekunden auf Gelb und nach weiteren zwei Sekunden auf Rot um.
So weisen Sie Eingabe- und Ausgabevariablen einem benutzerdefinierten Funktionsblock zu
  1. Öffnen Sie die Variablenauswahl für jede Eingabevariable im Kontaktplan-Editor und weisen Sie dann Variablen gemäß der folgenden Tabelle zu.
    Variablen zu Eingabevariablenfeldern zuweisen
    Boolesche Eingabevariablen
    Variablenname
    N_CAR_SENSOR
    _IO_EM_DI_00
    S_CAR_SENSOR
    _IO_EM_DI_01
    E_CAR_SENSOR
    _IO_EM_DI_02
    W_CAR_SENSOR
    _IO_EM_DI_03
    TIPP:
    • Um den gesamten Variablennamen und -typ anzuzeigen, bewegen Sie den Cursor über den Funktionsblock, um die QuickInfo anzuzeigen.
  2. Weisen Sie die sechs digitalen Ausgänge des
    Micro870
     L70E gemäß der folgenden Tabelle zu.
    Variablen zu digitalen Ausgängen zuweisen
    Boolesche Ausgangsvariablen
    Variablenname
    NS_RED_LIGHTS
    _IO_EM_DO_00
    NS_YELLOW_LIGHTS
    _IO_EM_DO_01
    NS_GREEN_LIGHTS
    _IO_EM_DO_02
    EW_ RED_LIGHTS
    _IO_EM_DO_03
    EW_ YELLOW_LIGHTS
    _IO_EM_DO_04
    EW_ GREEN_LIGHTS
    _IO_EM_DO_05
    Der erste Funktionsblockausgang, der eine direkte Verbindung zum Strompfad herstellt, ist das Output Enabled-Bit (ENO) des Funktionsblocks. Dieses gibt den Status des Enable-Bits (EN) der Eingabe wieder. Die restlichen sechs Funktionsblockausgänge sind sogenannte „Real World“-Ausgänge, die Verbindungen zu den roten, gelben und grünen Ampeln für jede Richtung herstellen.

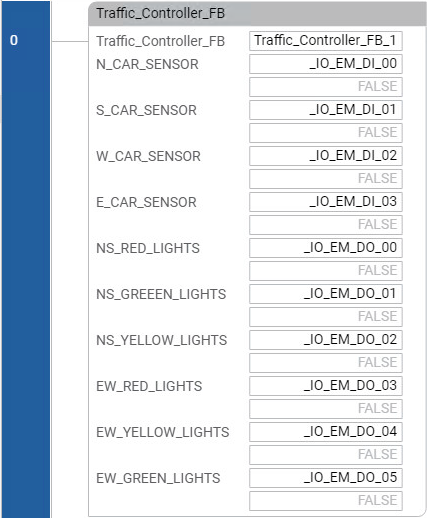

    Wenn der Funktionsblock abgeschlossen ist, sieht er in etwa wie in der folgenden Abbildung aus:
    So sieht der Funktionsblock nach Fertigstellung aus
  3. (Optional) Kommentare dem Funktionsblock hinzufügen: Dieser Strompfad weist die
    Micro870®
    -E/A dem TRAFFIC_CONTROLLER-Funktionsblock zu.
  4. Erstellen Sie ein Projekt über eine der folgenden Aktionen:
    • Wählen Sie in der Menüleiste die Option
      Gerät
      Erstellen
       aus.
    • Klicken Sie mit der rechten Maustaste auf den Controller und wählen Sie
      Erstellen
       aus.
  5. Zeigen Sie unter
    Ausgang
     das Erstellungsergebnis an.
  6. (Optional) Beheben Sie alle Fehler und erstellen Sie das Projekt dann erneut.
  7. Speichern Sie das Projekt über eine der folgenden Aktionen:
    • Wählen Sie in der Menüleiste Schaltfläche „Speichern“.
    • Wählen Sie im Menü
      Datei
       die Option
      Speichern
      .
