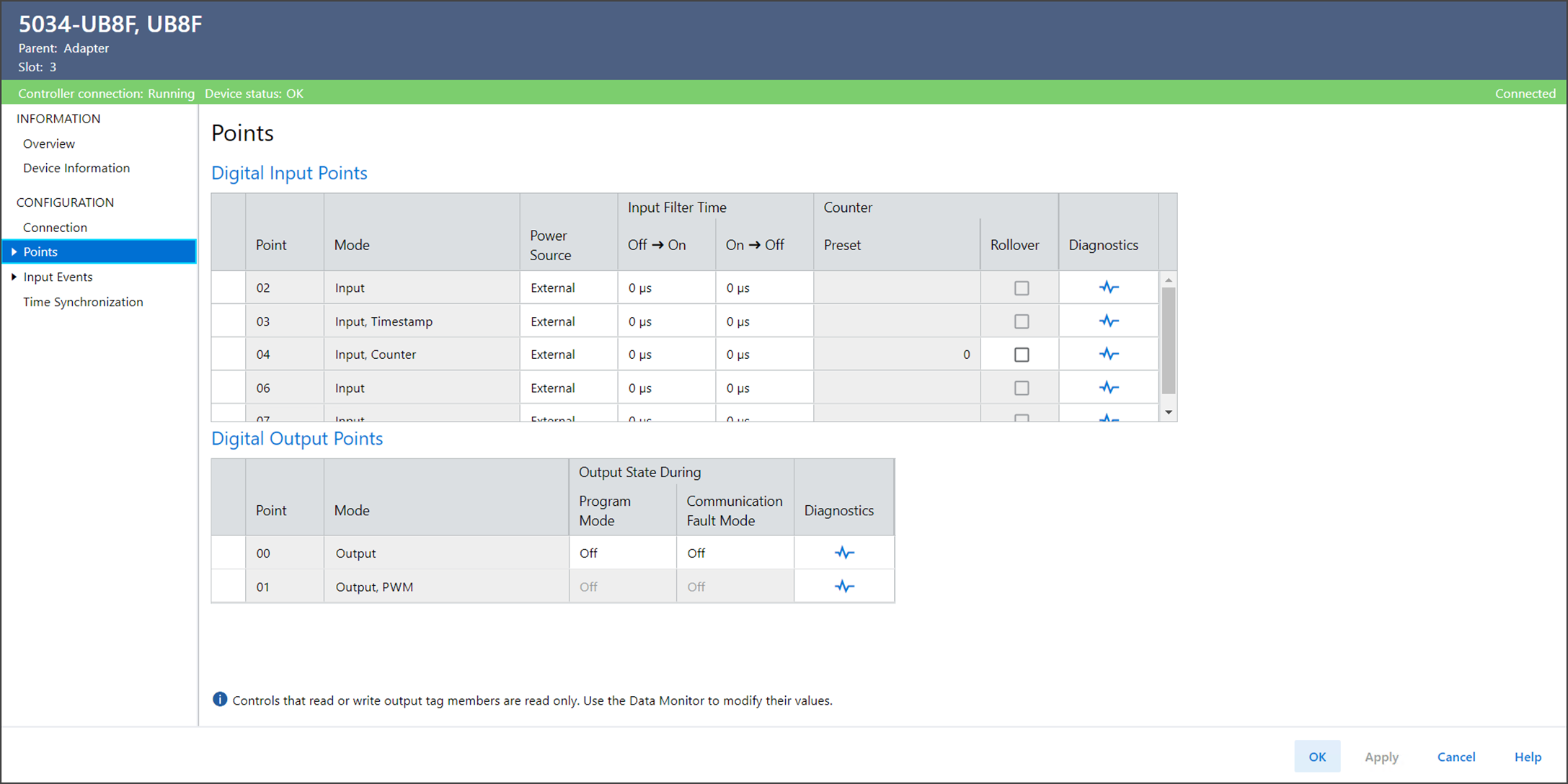

Visualização Pontos

Exibe os pontos que foram desabilitados.

Exibe o número do ponto ao qual essa configuração se aplica.

Exibe o modo do ponto.

Define a fonte de alimentação para o ponto.

Ptxx - A alimentação é fornecida ao sensor a partir do ponto xx desse módulo, que está configurado para funcionar como uma fonte de alimentação.
Se um curto-circuito for detectado no ponto da fonte de alimentação, a falha será acumulada para o ponto de entrada digital.
Externo – A alimentação é fornecida ao sensor a partir de uma fonte de alimentação externa.
SSV – A alimentação é fornecida ao sensor a partir do terminal SSV deste módulo.
Se um curto-circuito SSV for detectado, a falha é acumulada para o ponto de entrada digital.

Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida.

Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida.

Exibe o valor, definido no tag de saída Pré-selecionado, a ser usado para a predefinição do contador. O valor pode variar de 0 a 2.147.483.647.

Determina a ação tomada quando o tag de entrada Contagem atinge o valor pré-selecionado do tag de saída.

Se selecionado, o contador conta até o valor predefinido, passa para zero e, em seguida, define o bit Rollover. O bit Executado não está definido.
Se estiver desmarcado, o contador conta até o valor predefinido e define o bit Executado e, em seguida, continua contando até o valor DINT máximo. O Rollover é definido quando a contagem passa de 2.147.483.647 para 0.

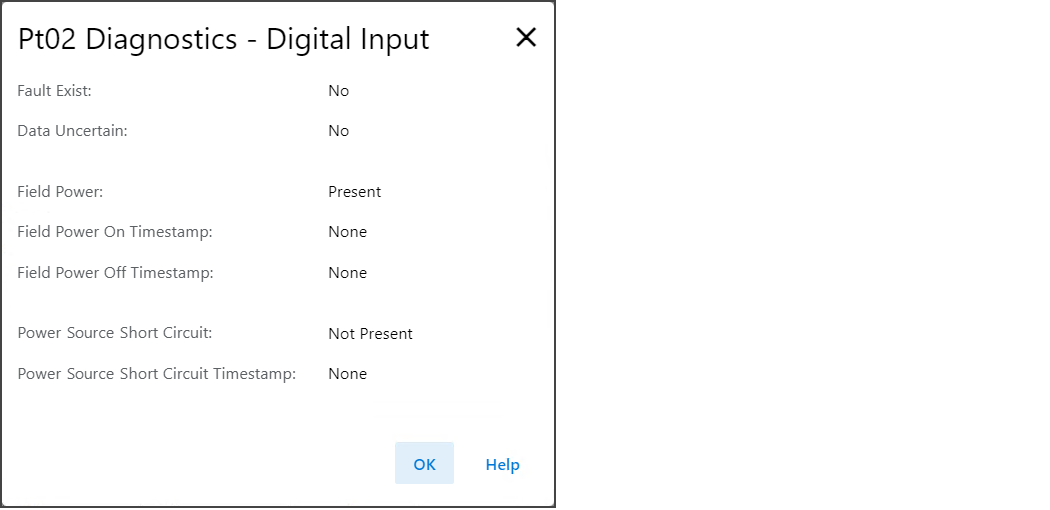

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.

Exibe o número do ponto ao qual essa configuração se aplica.

Exibe o modo do ponto.

Determina a ação de saída quando o controlador faz a transição para o modo de programa ou a conexão ao módulo está inibida. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma:

Desligado – A saída é 0 ou Desligada.
Ligado – A saída é 1 ou Ligada.
Retenção – A saída mantém o último estado.

Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação.

Desligado – A saída é 0 ou Desligada.
Ligado – A saída é 1 ou Ligada.
Retenção – A saída mantém o nível atual.

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
