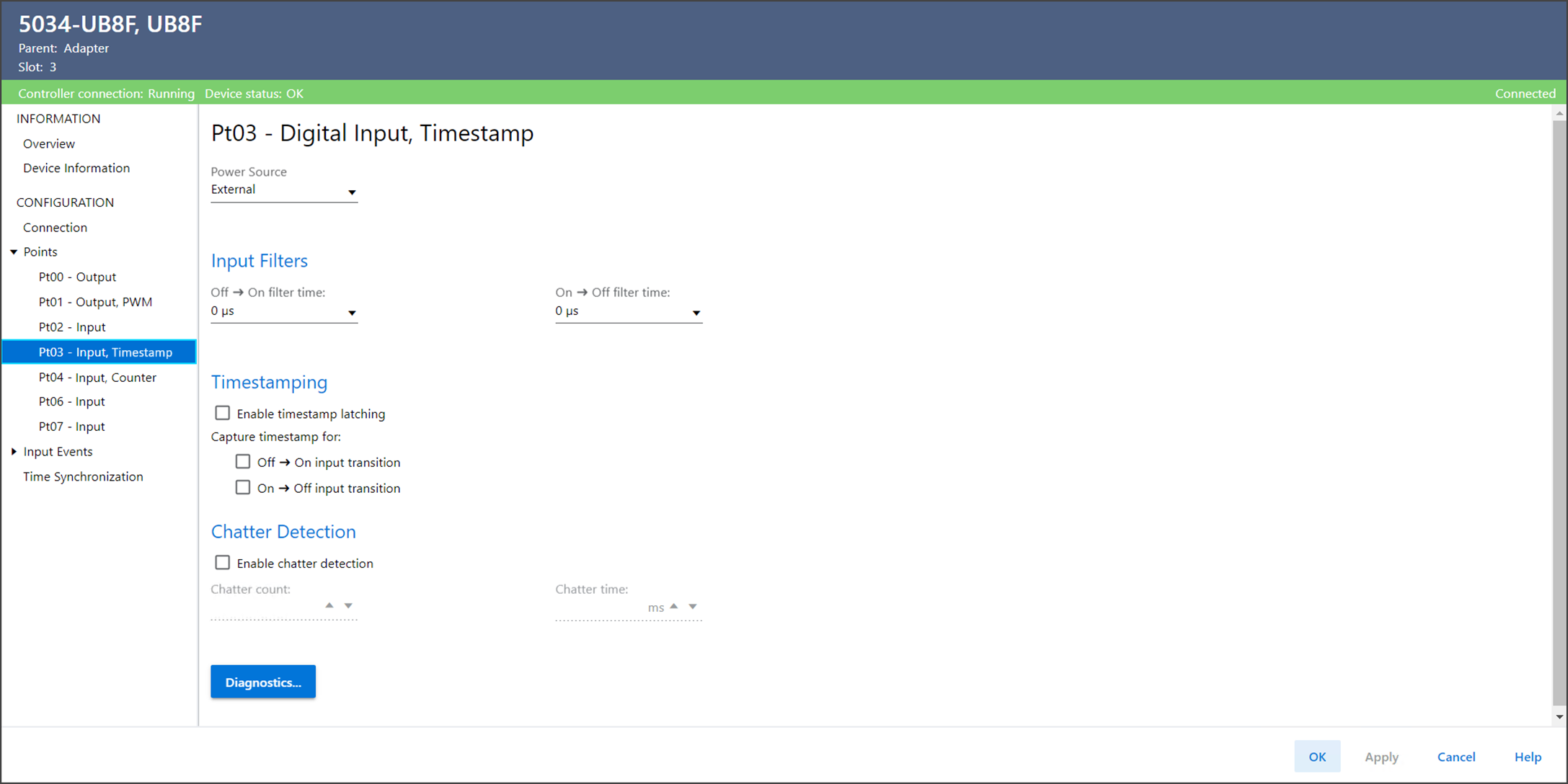

Visualização Ptxx – Entrada digital, registro de data e hora

Define a fonte de alimentação para o ponto.

Ptxx - A alimentação é fornecida ao sensor a partir do ponto xx desse módulo, que está configurado para funcionar como uma fonte de alimentação.
Se um curto-circuito for detectado no ponto da fonte de alimentação, a falha será acumulada para o ponto de entrada digital.
Externo – A alimentação é fornecida ao sensor a partir de uma fonte de alimentação externa.
SSV – A alimentação é fornecida ao sensor a partir do terminal SSV deste módulo.
Se um curto-circuito SSV for detectado, a falha é acumulada para o ponto de entrada digital.

Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida.

Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida.

Determina se os registros de data e hora são travados.

Quando habilitado, os registros de data e hora do dispositivo não são substituídos até serem reconhecidos.
Quando desabilitado, os registros de data e hora do dispositivo podem ser substituídos.

Determina se um registro de data e hora é registrado para a transição de entrada de Desligado para Ligado.

Determina se um registro de data e hora é registrado para a transição de entrada de Ligado para Desligado.

Define a detecção de trepidação de contatos. Quando habilitado, a trepidação de contatos de um dispositivo conectado a uma de suas entradas (por exemplo, transições rápidas de um contato com falha) é ignorada.

A trepidação de contatos pode fazer com que o dispositivo registre a data e a hora de transições de entrada inválidas. Tipicamente, os sinais de trepidação de contatos fazem com que as entradas façam falsas transições muitas vezes em um período relativamente curto.

Determina o número aceitável de transições de entrada que pode ocorrer em um determinado período de tempo antes de considerar a trepidação de contatos da entrada.

Os valores válidos são de 2 a 127.

Determina o período de tempo, de 1 a 10.000 milissegundos, no qual o número de transições de entrada é contado.

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
