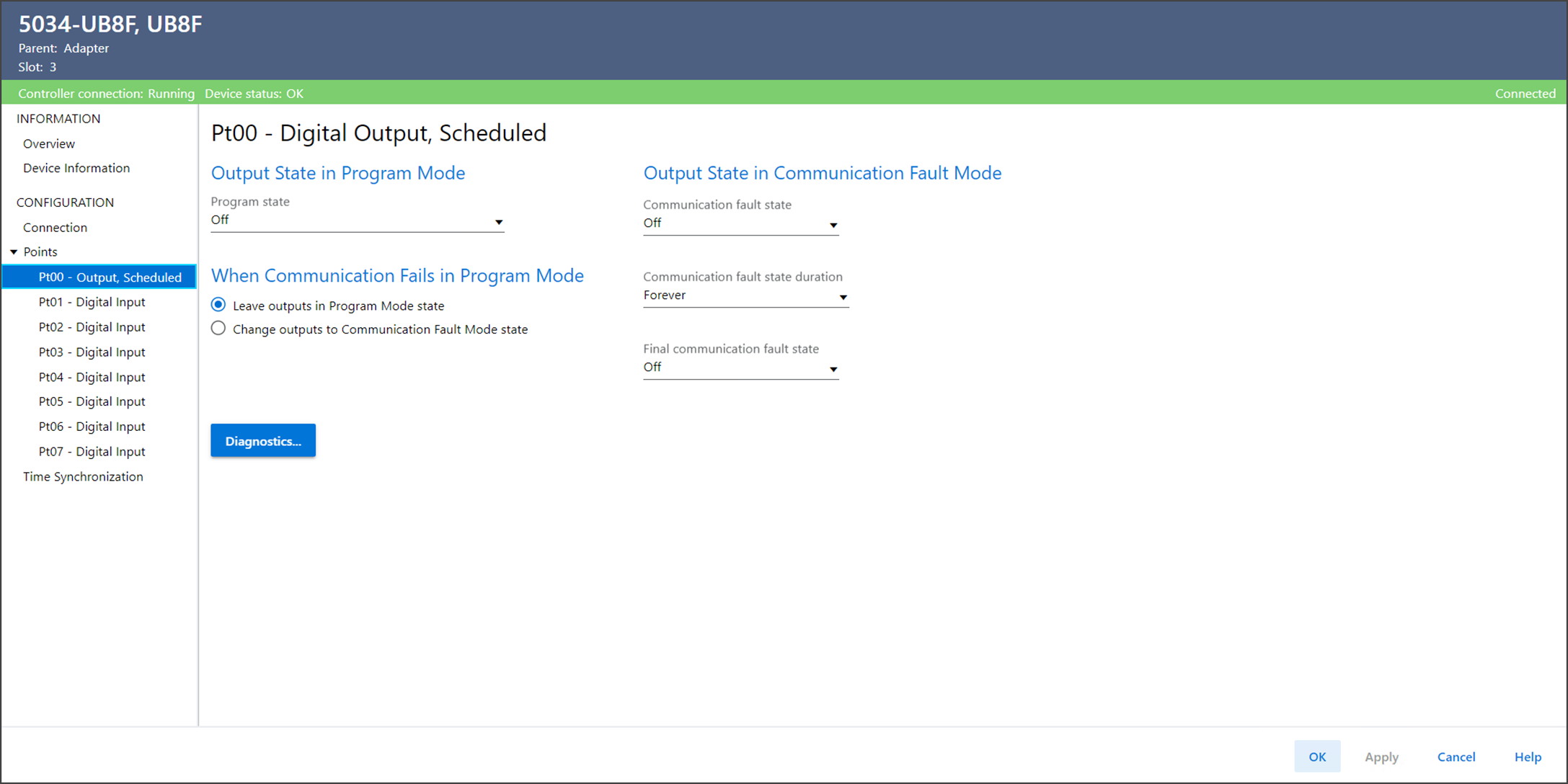

Visualização Ptxx – Saída digital, programada

Determina a ação de saída quando o controlador faz a transição para o modo de programa ou a conexão ao módulo está inibida. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma:

Desligado – A saída é 0 ou Desligada.
Ligado – A saída é 1 ou Ligada.
Retenção – A saída mantém o último estado.

Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação.

Desligado – A saída é 0 ou Desligada.
Ligado – A saída é 1 ou Ligada.
Retenção – A saída mantém o nível atual.

Determina o período de tempo em que o modo de falha de comunicação é mantido antes do estado de falha final.

Determina se o módulo muda para energizado ou desenergizado após decorrida a Duração do estado de saída do modo de falha de comunicação. O estado final padrão é desenergizado.

Se escolher Para sempre em Duração, você não poderá escolher um estado final. O módulo mantém o estado atual do Modo de falha de comunicação.

Determina a ação de saída se a comunicação falhar no modo de programa.

Modo de programa – Indica deixar saídas no estado de modo de programa.
Modo de falha de comunicação – Indica a alteração das saídas para o estado de modo de falha de comunicação.

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
