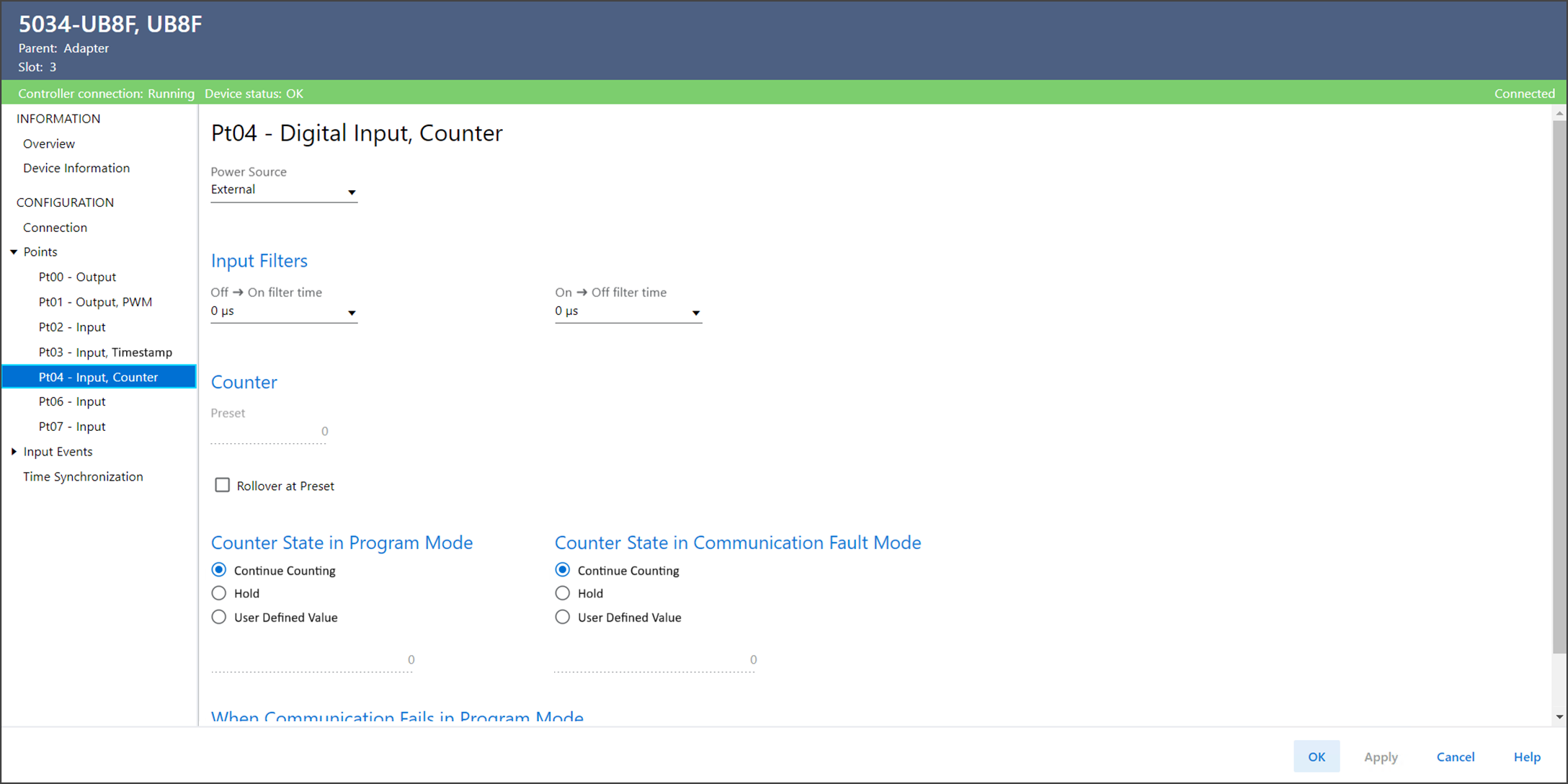

Visualização Ptxx - Entrada digital, contador

Define a fonte de alimentação para o ponto.

Ptxx - A alimentação é fornecida ao sensor a partir do ponto xx desse módulo, que está configurado para funcionar como uma fonte de alimentação.
Se um curto-circuito for detectado no ponto da fonte de alimentação, a falha será acumulada para o ponto de entrada digital.
Externo – A alimentação é fornecida ao sensor a partir de uma fonte de alimentação externa.
SSV – A alimentação é fornecida ao sensor a partir do terminal SSV deste módulo.
Se um curto-circuito SSV for detectado, a falha é acumulada para o ponto de entrada digital.

Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida.

Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida.

Exibe o valor, definido no tag de saída Pré-selecionado, a ser usado para a predefinição do contador. O valor pode variar de 0 a 2.147.483.647.

Determina a ação tomada quando o tag de entrada Contagem atinge o valor pré-selecionado do tag de saída.

Se selecionado, o contador conta até o valor predefinido, passa para zero e, em seguida, define o bit Rollover. O bit Executado não está definido.
Se estiver desmarcado, o contador conta até o valor predefinido e define o bit Executado e, em seguida, continua contando até o valor DINT máximo. O Rollover é definido quando a contagem passa de 2.147.483.647 para 0.

Determina o comportamento de cada contador quando o controlador faz a transição para o modo de programa ou para o modo de inibição. Enquanto estiver no modo de programa ou no modo de inibição, o contador se comporta da seguinte forma:

Continuar contando
Retenção - Manter a última contagem e retomar a contagem a partir dessa contagem quando o controlador passa para o modo de execução.
Valor definido pelo usuário – Definir a contagem para o valor definido pelo usuário e retomar a contagem a partir deste valor quando o controlador mudar para o modo de operação.

Define o valor que é ajustado para contar quando o estado do contador no modo de programa é selecionado como valor definido pelo usuário.

Determina o que acontece com o contador depois que ocorre uma falha de comunicação e o módulo entra no modo de falha de comunicação.

Continuar contando
Retenção - Manter a última contagem e retomar a contagem a partir dessa contagem quando o controlador passa para o modo de execução.
Valor definido pelo usuário – Definir a contagem para o valor definido pelo usuário e retomar a contagem a partir deste valor quando o controlador mudar para o modo de operação.

Define o valor que é definido para contar quando Estado do contador no modo de falha de comunicação é selecionado como valor definido pelo usuário.

Determina a ação do contador se a comunicação falhar no modo de programa.

Modo de programa – Siga o comportamento do modo de programa.
Modo de falha de comunicação – Siga o comportamento do modo de falha de comunicação.

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
