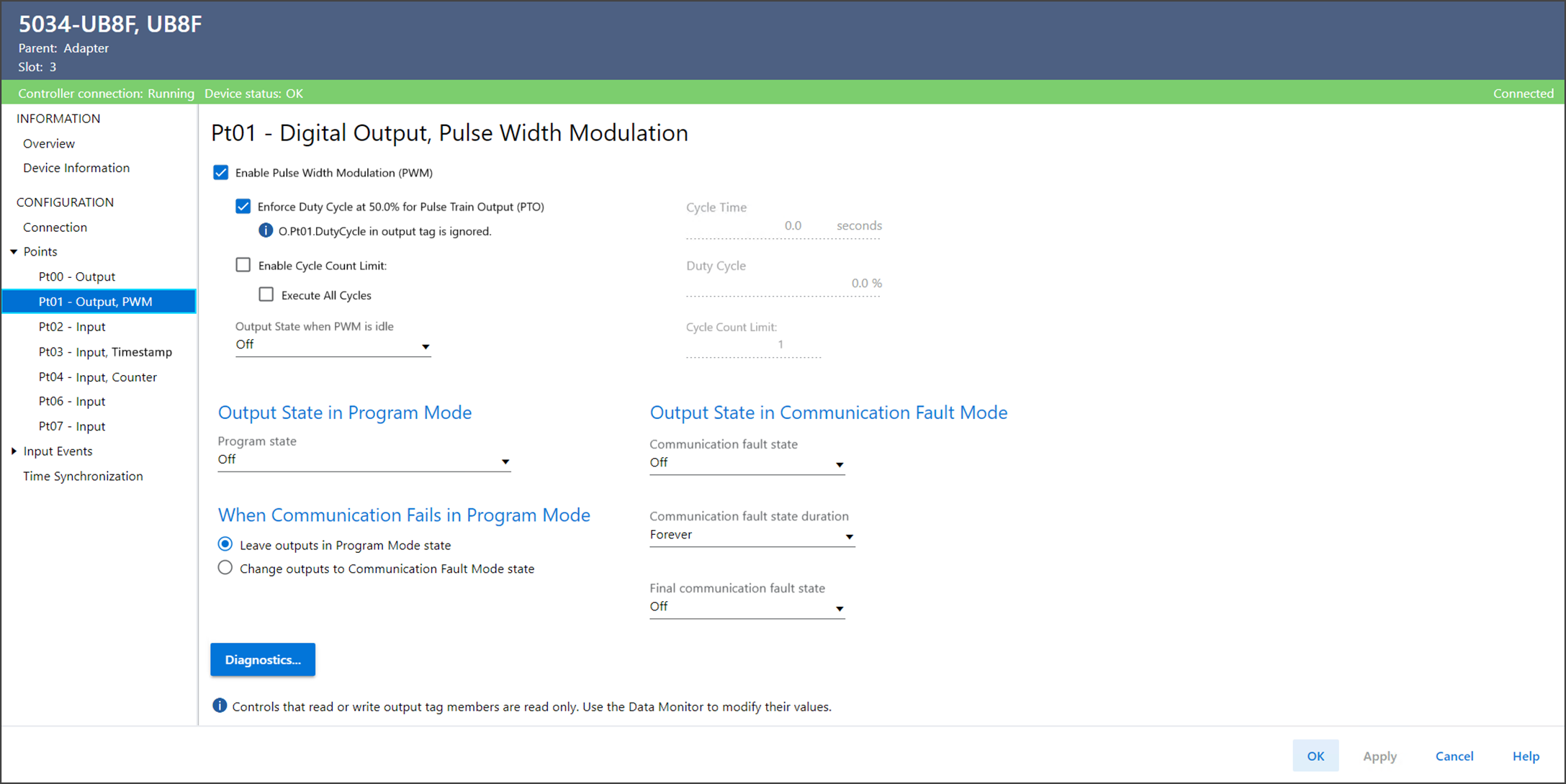

Visualização Ptxx – Saída digital, modulação por largura de pulso

Use Ptxx - Saída digital, modulação por largura de pulso para visualizar ou configurar os pontos do dispositivo.

A visualização Ptxx – Saída digital, modulação por largura de pulso inclui os seguintes parâmetros:

Parâmetro	Descrição
Habilitar modulação por largura de pulso (PWM)	Determina se a saída é de modulação por largura de pulso ou de saída digital.
Aplicar ciclo de trabalho a 50,0% para saída de trem de pulso (PTO)	Determina se o ciclo de trabalho específico da PTO deve ser aplicado, o qual é fixado em 50%. Se estiver ativado, O.Pwmxx.DutyCycle será ignorado.
Habilitar limite de contagem de ciclo	Determina se será gerado um número definido de ciclos de pulso quando houver uma borda ascendente nos dados ou ciclos de pulso contínuos quando os dados estiverem ligados. 0 = Os ciclos de pulso continuam a ocorrer até que O.Ptxx.Data seja definido como 0. 1 = Permitir que ocorra apenas um número fixo de ciclos de pulso quando houver uma borda ascendente em O.Ptxx.Data .
executar todos os ciclos	Aplicável somente quando a opção Habilitar limite de contagem de ciclo estiver habilitada. Quando O.Ptxx.Data muda para 0: 0 = Parar de gerar pulsos imediatamente 1 = Continuar gerando pulsos até que o limite de ciclo de pulso seja atingido
Estado de saída quando a modulação por largura de pulso está inativa	Determina o estado da saída quando a PWM está inativa. 0 = Quando a PWM está inativa, a saída está desenergizada. Isso também significa que, quando a PWM está em execução, o estado ativo por O.Pwmxx.DutyCycle é a saída no estado Energizado. 1 = Quando a PWM está inativa, a saída está energizada. Isso também significa que, quando a PWM estiver em execução, o estado ativo por O.Pwmxx.DutyCycle é a saída no estado Desenergizado.
Tempo do ciclo	Exibe o período em segundos de um ciclo de pulso.
Ciclo de trabalho	Exibe a porcentagem do tempo de ciclo de pulso quando a saída está em um estado ativo.
Limite de contagem de ciclo	Exibe o número de ciclos de pulso a serem gerados quando há uma borda ascendente nos dados. Aplicável somente quando a opção Habilitar limite de contagem de ciclo estiver habilitada.
Estado de saída no modo programa Estado do programa	Determina a ação de saída quando o controlador faz a transição para o modo de programa ou a conexão ao módulo está inibida. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma: Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada.
Estado da saída no modo de falha de comunicação Estado de falha de comunicação	Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação. Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada.
Estado da saída no modo de falha de comunicação Duração do estado de falha de comunicação	Determina o período de tempo em que o modo de falha de comunicação é mantido antes do estado de falha final.
Estado da saída no modo de falha de comunicação Estado final de falha de comunicação	Determina se o módulo muda para energizado ou desenergizado após decorrida a Duração do estado de saída do modo de falha de comunicação. O estado final padrão é desenergizado. Se escolher Para sempre em Duração, você não poderá escolher um estado final. O módulo mantém o estado atual do Modo de falha de comunicação.
Estado da saída quando a comunicação falhar no modo de programa	Determina a ação de saída se a comunicação falhar no modo de programa. Modo de programa – Indica deixar saídas no estado de modo de programa. Modo de falha de comunicação – Indica a alteração das saídas para o estado de modo de falha de comunicação.
Diagnóstico	Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
