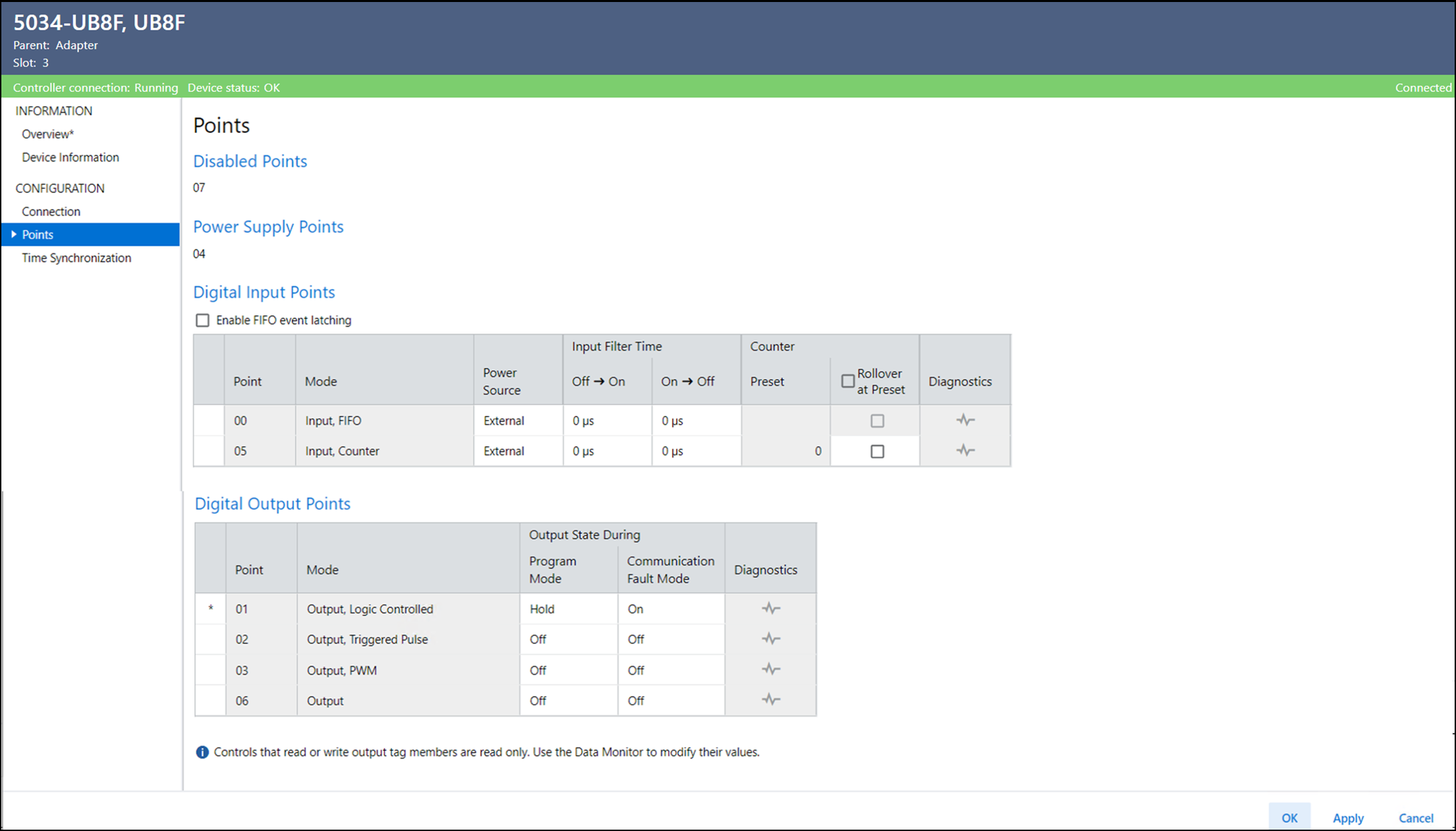

Pagina Points

Visualizza i punti che sono stati disabilitati.

Visualizza i punti configurati come alimentazione.

Determina se il mantenimento degli eventi FIFO è abilitato.

Visualizza il numero del punto a cui si applica questa configurazione.

Visualizza la modalità del punto.

Definisce la sorgente di alimentazione del punto.

Ptxx – L'alimentazione viene fornita al sensore dal punto xx di questo modulo, configurato per funzionare come alimentatore.
Se viene rilevato un cortocircuito sul punto indicato come Power Supply, l’errore viene segnalato al punto di ingresso digitale.
External – L'alimentazione del sensore è fornita da un alimentatore esterno.
SSV – Il sensore viene alimentato dal morsetto SSV di questo modulo.
Se viene rilevato un cortocircuito SSV, l’errore viene segnalato al punto di ingresso digitale.

Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.

Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.

Visualizza il valore, impostato nel tag di uscita Preset, da utilizzare per come valore preimpostato del contatore. Il valore può variare da 0 a 2.147.483.647.

Determina l’azione da eseguire quando il tag di ingresso Count raggiunge il valore del tag di uscita Preset.

Se selezionato, il contatore conta fino al valore Preset, torna a zero e quindi imposta il bit Rollover. Il bit Done non è impostato.
Se azzerato, il contatore conta fino al valore Preset e imposta il bit Done, quindi continua a contare fino al valore massimo DINT. Il bit di Rollover viene impostato quando Count passa da 2.147.483.647 a 0.

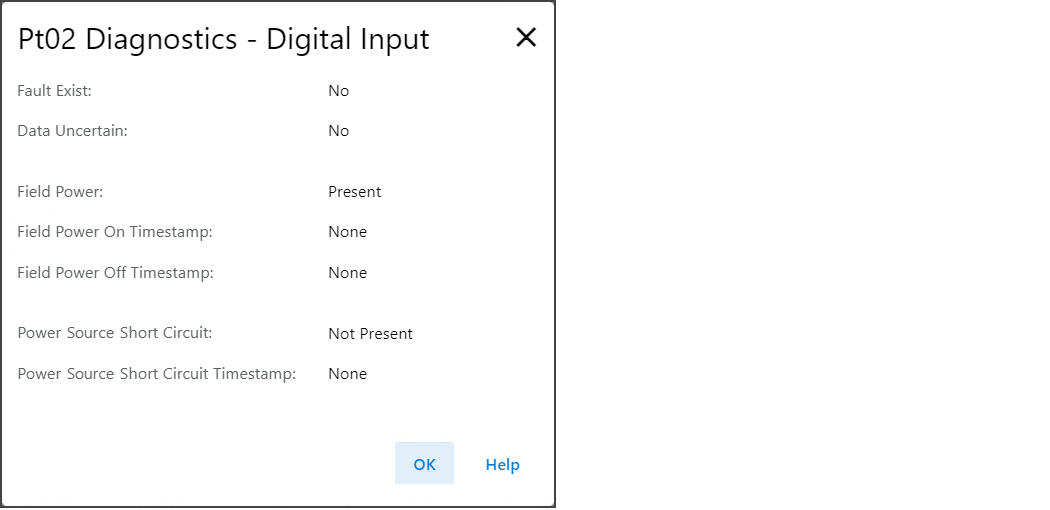

Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.

Visualizza il numero del punto a cui si applica questa configurazione.

Visualizza la modalità del punto.

Determina l’azione di ciascuna uscita uscita quando il controllore passa alla modalità Programmazione o Inibizione. In modalità Programmazione o Inibizione, le uscite dal controllore vengono ignorate e l’uscita si comporta come segue:

Off – L’uscita è 0 oppure Off.
On – L’uscita è 1 oppure On.
Hold – L'uscita mantiene l'ultimo stato.
Local Control – L’uscita continua a funzionare come configurato per questo punto.

Determina cosa succede all’uscita di ogni punto dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione.

Off – L’uscita è 0 oppure Off.
On – L’uscita è 1 oppure On.
Hold – L’uscita mantiene il livello corrente.
Local Control – L’uscita continua a funzionare come configurato per questo punto.

Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.
