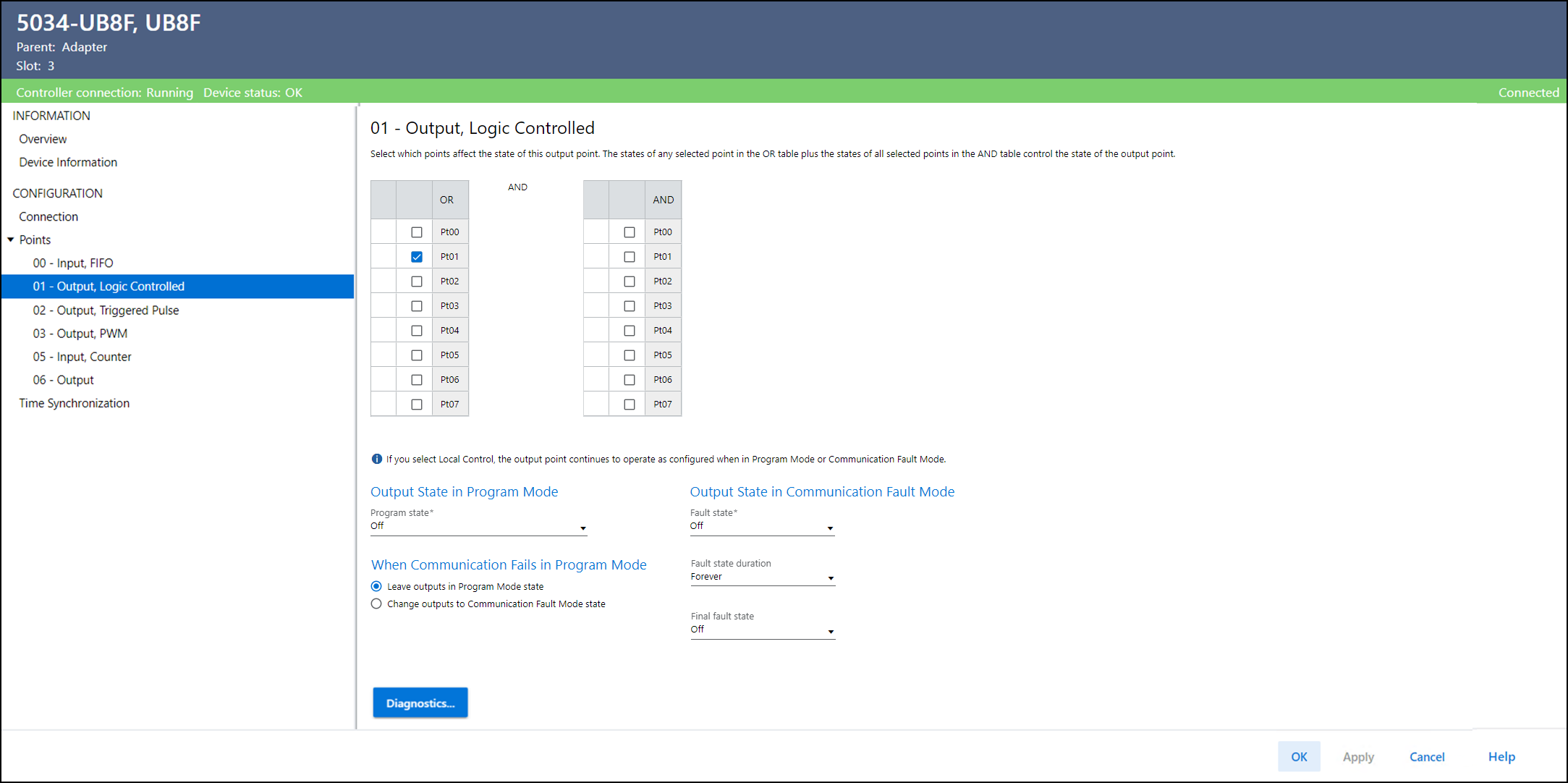

Pagina XX – Output, Logic Controlled

Utilizzare XX – Output, Logic Controlled per visualizzare o configurare i punti del dispositivo.

La pagina XX – Output, Logic Controlled include i seguenti parametri:

Parametro	Descrizione
OR	Specifica se Ptxx.Data partecipa al calcolo della logica OR. Selezionare quali punti influiscono sullo stato di questo punto di uscita. Lo stato del punto di uscita è determinato dall’OR logico dei punti selezionati nella tabella OR, insieme alla logica AND dei punti selezionati nella tabella AND. È possibile selezionare più punti, ognuno configurato in una delle seguenti modalità, che partecipano al calcolo logico: Digital Input Digital Input, Timestamp Digital Input, FIFO Digital Output Digital Output, Logic Controlled Digital Output, Triggered Pulse Digital Output, Scheduled
AND	Specifica se Ptxx.Data partecipa al calcolo della logica AND. Selezionare quali punti influiscono sullo stato di questo punto di uscita. Lo stato del punto di uscita è determinato dall’OR logico dei punti selezionati nella tabella OR, insieme alla logica AND dei punti selezionati nella tabella AND. È possibile selezionare più punti, ognuno configurato in una delle seguenti modalità, che partecipano al calcolo logico: Digital Input Digital Input, Timestamp Digital Input, FIFO Digital Output Digital Output, Logic Controlled Digital Output, Triggered Pulse Digital Output, Scheduled
Output State in Program Mode Program State	Determina l’azione di ciascuna uscita uscita quando il controllore passa alla modalità Programmazione o Inibizione. In modalità Programmazione o Inibizione, le uscite dal controllore vengono ignorate e l’uscita si comporta come segue: Off – L’uscita è 0 oppure Off. On – L’uscita è 1 oppure On. Hold – L'uscita mantiene l'ultimo stato. Local Control – L’uscita continua a funzionare come configurato per questo punto.
Output State in Communication Fault Mode Communication Fault State	Determina cosa succede all’uscita di ogni punto dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione. Off – L’uscita è 0 oppure Off. On – L’uscita è 1 oppure On. Hold – L'uscita mantiene l'ultimo stato. Local Control – L’uscita continua a funzionare come configurato per questo punto.
Output State in Communication Fault Mode Communication Fault State Duration	Questo valore determina il tempo di mantenimento dello stato della modalità di errore di comunicazione prima che venga applicato lo stato Fault Final State.
Output State in Communication Fault Mode Final Communication Fault State	Determina se il modulo passa a On o Off una volta trascorso il periodo di tempo dello stato di uscita in modalità di errore comunicazione. Lo stato finale predefinito è Off. Se si sceglie Forever nell’opzione Duration, non è possibile scegliere uno stato finale. Il modulo mantiene lo stato della modalità errore di comunicazione corrente.
Output State When Communication Fails in Program Mode	Determina l'azione dell'uscita in caso di errore di comunicazione in modalità Programmazione. Leave Outputs in Program Mode State – Indica di lasciare le uscite nello stato della modalità Programmazione. Change Outputs to Communication Fault Mode State – Indica il passaggio delle uscite allo stato di modalità Errore di comunicazione.
Diagnostics	Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.
