Pagina Connection
Utilizzare Connection per definire il comportamento tra controllore e dispositivo:
- Impostare la frequenza RPI. Per ulteriori informazioni, consultare Intervallo di pacchetto richiesto.
- Selezionare la connessione Unicast o Multicast da utilizzare sulla rete EtherNet/IP. Per ulteriori informazioni, consultare Connessione unicast o multicast.
- Visualizzare il motivo dell’errore di connessione.SUGGERIMENTO: In caso di errore di connessione, l’area Connection Fault visualizza il codice di errore con la descrizione che aiuta a ricercare i guasti del modulo. Per ulteriori informazioni, consultare Ricerca guasti del modulo.
- Inibire il modulo. Per ulteriori informazioni, consultare Inibizione del modulo.
- Configurare la risposta all’errore per un errore di connessione mentre il controllore è in modalità Esecuzione.
- Abilitare o disabilitare la diagnostica automatica.ATTENZIONE: Se non si abilita la diagnostica automatica, il dispositivo non comunica la diagnostica a FactoryTalk Alarms and Events.

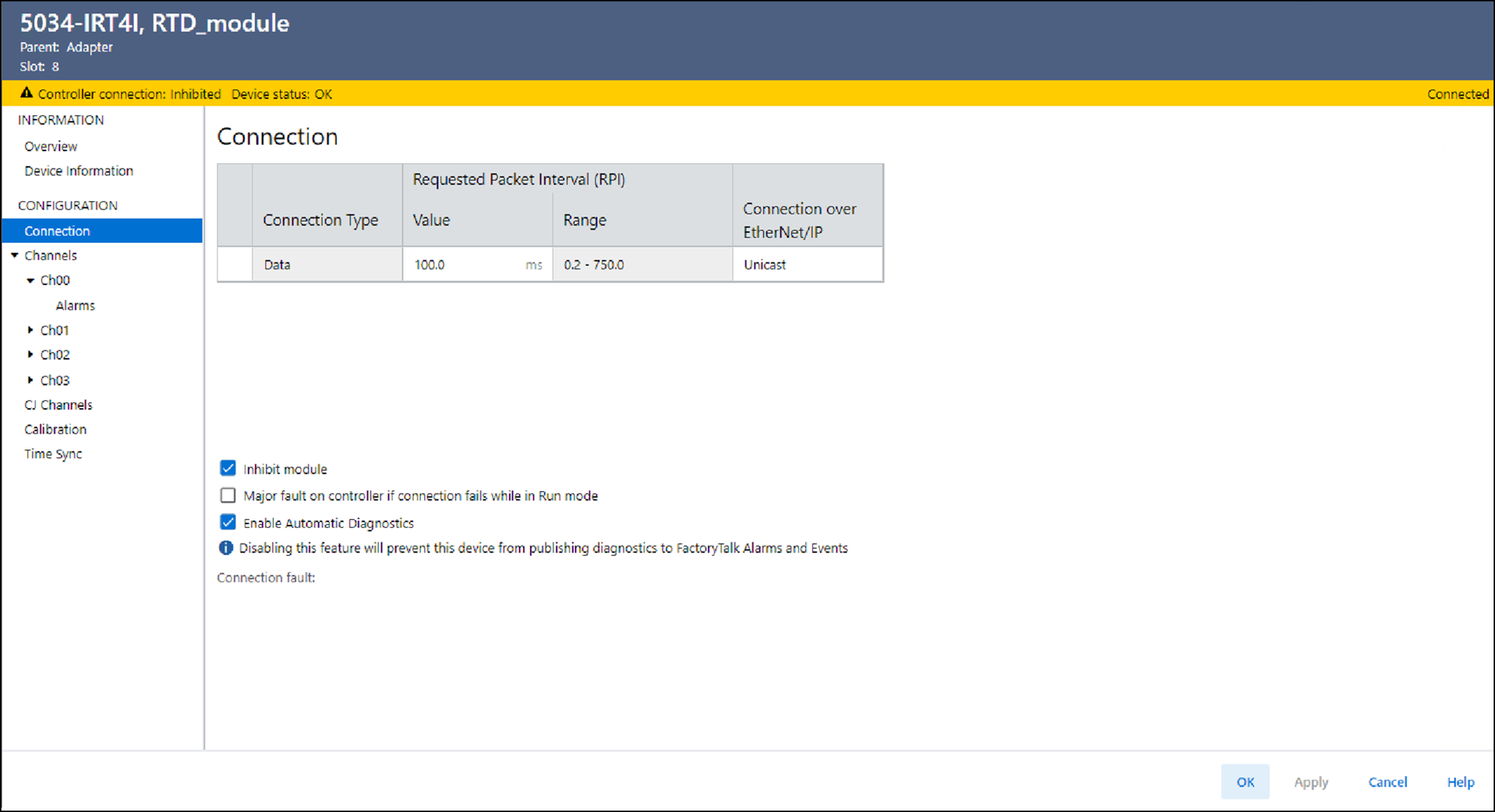

Esempio di pagina Connection
Valori RPI minimi consigliati per filtri notch
Nella seguente tabella, ogni impostazione del filtro notch è associata a due valori RPI minimi consigliati per il modulo che garantiscono il tempo necessario per acquisire campioni da ogni canale. L’RPI minimo consigliato per il modulo è il valore massimo di tutti i valori consigliati per ogni canale.
Filtro notch (Hz) | Valore RPI minimo consigliato per il modulo | |
|---|---|---|
10 | 106 | |
20 | 53,1 | |
50 | 22 | |
60 (impostazione predefinita) | 18,3 | |
100 | 9 | |
200 | 5,9 | |
500 | 2,2 | |
1000 | 1,1 | |
2500 | 0,5 | |
5000 | 0,3 | |
