AHL (ASCII-Handshake-Leitungen)

Die AHL-Anweisung legt die RS-232 Request to Send (RTS)-Handshake-Steuerleitungen für Ihr Modem fest oder setzt sie zurück.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für

Micro820

L20E-,

Micro850

L50E- und

Micro870

L70E-Controller.

AHL-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
IN	Eingang	BOOL	Eingangszustand des Strompfads. TRUE: Bei erkannter Anstiegsflanke wird der Anweisungsblock gestartet, vorausgesetzt, dass die letzte Operation abgeschlossen ist. FALSE: Der Anweisungsblock befindet sich im Leerlauf.
AHLInput	Eingang	AHLI	Der zu betreibende Kanal und das Festlegen oder Zurücksetzen der RTS-Steuerleitung für das Modem. Mit dem Datentyp AHLI können Sie die Parameter „Kanal“, „SetRts“, „ClrRts“ und „Abbrechen“ für AHLInput definieren.
Q	Ausgang	BOOL	Gibt an, wann das Festlegen oder Zurücksetzen abgeschlossen ist. Die Ausgaben dieser Anweisung werden asynchron vom Programm-Scan aktualisiert. Die Anweisung kann von Ausgabe Q nicht neu ausgelöst werden, da IN von der Kante ausgelöst wird. TRUE: Der Funktionsblock ist abgeschlossen. FALSE: Der Funktionsblock ist nicht abgeschlossen.
ChannelSts	Ausgang	WORD	Zeigt den aktuellen Status (0000 bis 001F) der Handshake-Leitungen für den angegebenen Kanal an. Weitere Informationen zum aktuellen Status finden Sie unter Datentyp AHLI.
Error	Ausgang	BOOL	Zeigt das Vorhandensein eine Fehlerbedingung an. TRUE: Es wurde ein Fehler erkannt. FALSE: Kein Fehler.
ErrorID	Ausgang	UINT	Ein eindeutiger numerischer Wert, der den Fehler angibt. Die Fehler für diese Anweisung sind in ABL-Fehlercodes definiert.

AHL-Fehlercodes
Fehlercode	Fehlerbeschreibung
03	Übertragung kann nicht abgeschlossen werden, da das Clear-to-Send-Signal abgebrochen ist.
06	Unzulässiger Parameter erkannt.
07	Senden oder Empfangen von ASCII kann nicht abgeschlossen werden, da die Kanalkonfiguration über das Dialogfeld zur Kanalkonfiguration ausgeschaltet wurde.
08	ASCII-Schreibvorgang kann nicht abgeschlossen werden, da bereits eine ASCII-Übertragung durchgeführt wird.
09	Die angeforderte ASCII-Kommunikation wird von der aktuellen Kanalkonfiguration nicht unterstützt.
10	Der „Cancel“-Befehl wurde gesetzt; Ausführung der Anweisung wird gestoppt. Keine Aktion erforderlich.
11	Die angeforderte Länge für die Zeichenkette ist entweder ungültig, eine negative Zahl, größer als 82 oder 0. Gilt für die Funktionsblöcke ARD und ARL.
13	Die angeforderte (.LEN) im Steuerblock ist eine negative Zahl oder ein Wert, der die zusammen mit der Quellzeichenfolge gespeicherte Zeichenfolge übersteigt. Gilt für die Funktionsblöcke AWA und AWT.
14	Der ACL-Funktionsblock wurde abgebrochen.
16	Serielle Anschlüsse unterstützen keine RTS- oder CTS-Steuerleitungen.

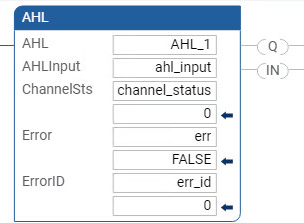

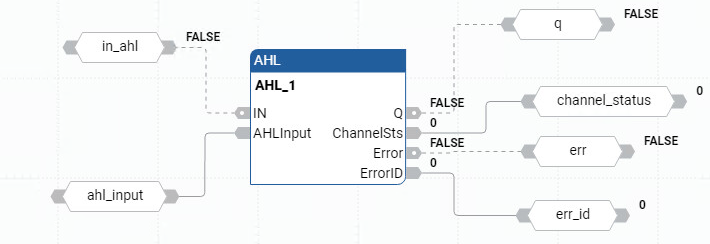

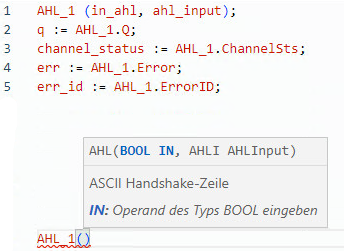

AHL-Beispiele
