Channel 視圖
使用 Channel 視圖可完成以下任務：
- 為每個通道設定通訊參數。
- 設定 Generic ASCII 通道參數。
- 設定 Modbus Master/Slave 通道參數。

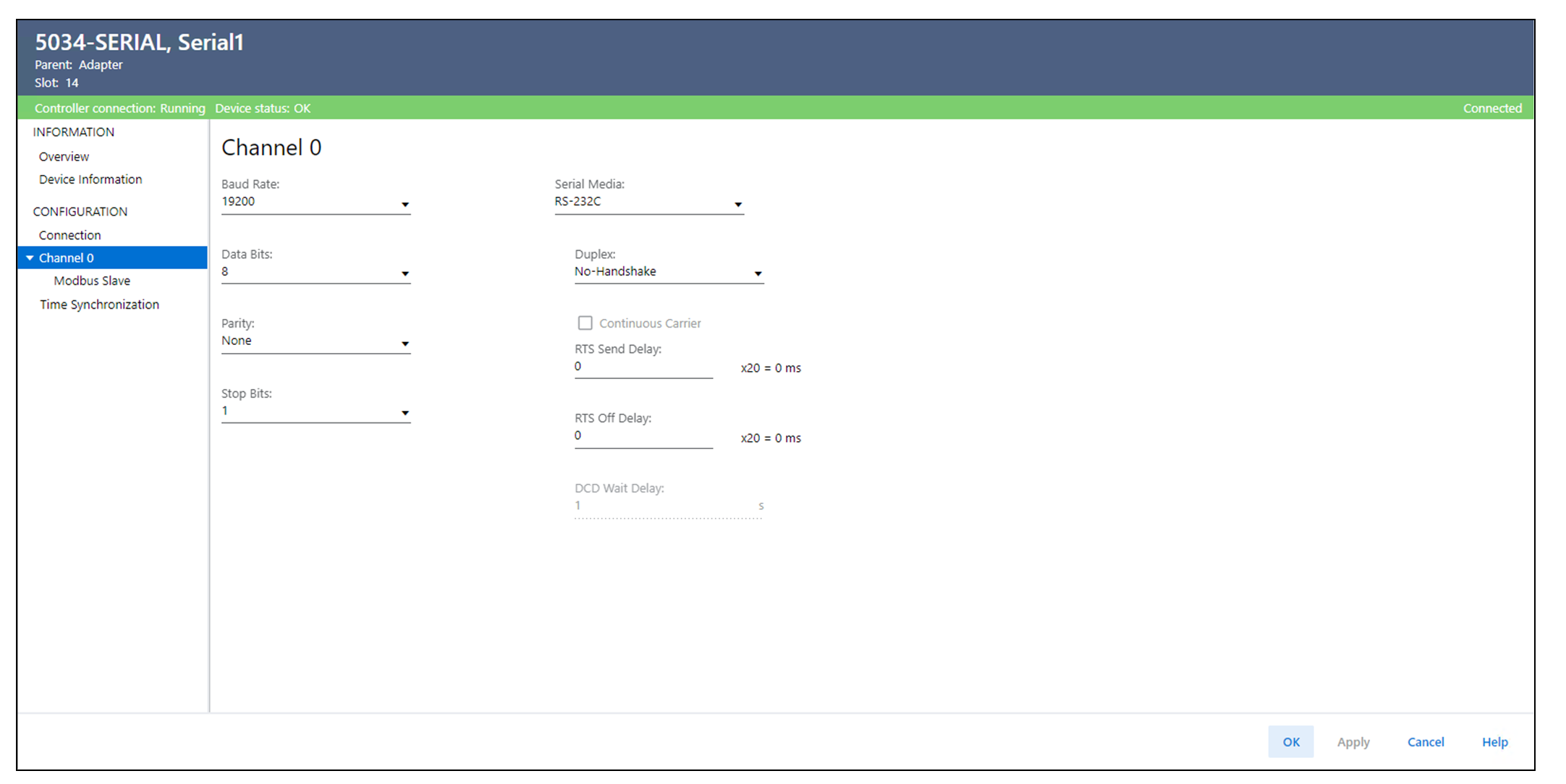

Channel 視圖範例
參數 | 定義 | 提供的選擇 |
|---|---|---|
Baud Rate | 指定序列埠的鮑率。 |
|
Data Bits | 指定每個字元的資料位元數。 |
|
Parity | 指定傳輸資料的同位元以驗證資料完整性。 |
|
Stop Bits | 指定每次傳送的資料值之停止位元數。 |
|
Serial Media | 決定連接到通道序列埠的媒體是 RS-232C、RS-422 或 RS-485。 |
|
Duplex | 指定通道使用的握手。
提示:
全雙工和半雙工僅在序列媒體設定為 RS-232C 時才能使用。
|
|
Continuous Carrier | 決定是否在未傳送資料時傳輸載波頻率。 選擇核取方塊以使用具有半雙工通訊的連續載波。
提示:
此核取方塊僅在 Duplex 設定為 Half Duplex 時才可用。
| – |
RTS Send Delay | 指定即時取樣訊號開啟（高）和傳送資料之間的延遲（以 20 ms 為單位）。
提示:
此參數可用於設定序列媒體設定為 RS-232C 時的延遲時間。
| 0...32,767 （預設為 0） |
RTS Off Delay | 指定在傳送最後一個字元與即時取樣訊號關閉（低）之間的延遲（以 20 ms 為單位）。
提示:
此參數可用於設定序列媒體設定為 RS-232C 時的延遲時間。
| 0...32,767 （預設為 0） |
DCD Wait Delay | 顯示資料載波偵測 (DCD) 在捨棄封包前等候其停用的秒數。 | 0...255 （預設為 1） |
