Modbus Master 視圖

使用 Modbus Master 視圖將 Modbus 通訊的設定設定為主要裝置。

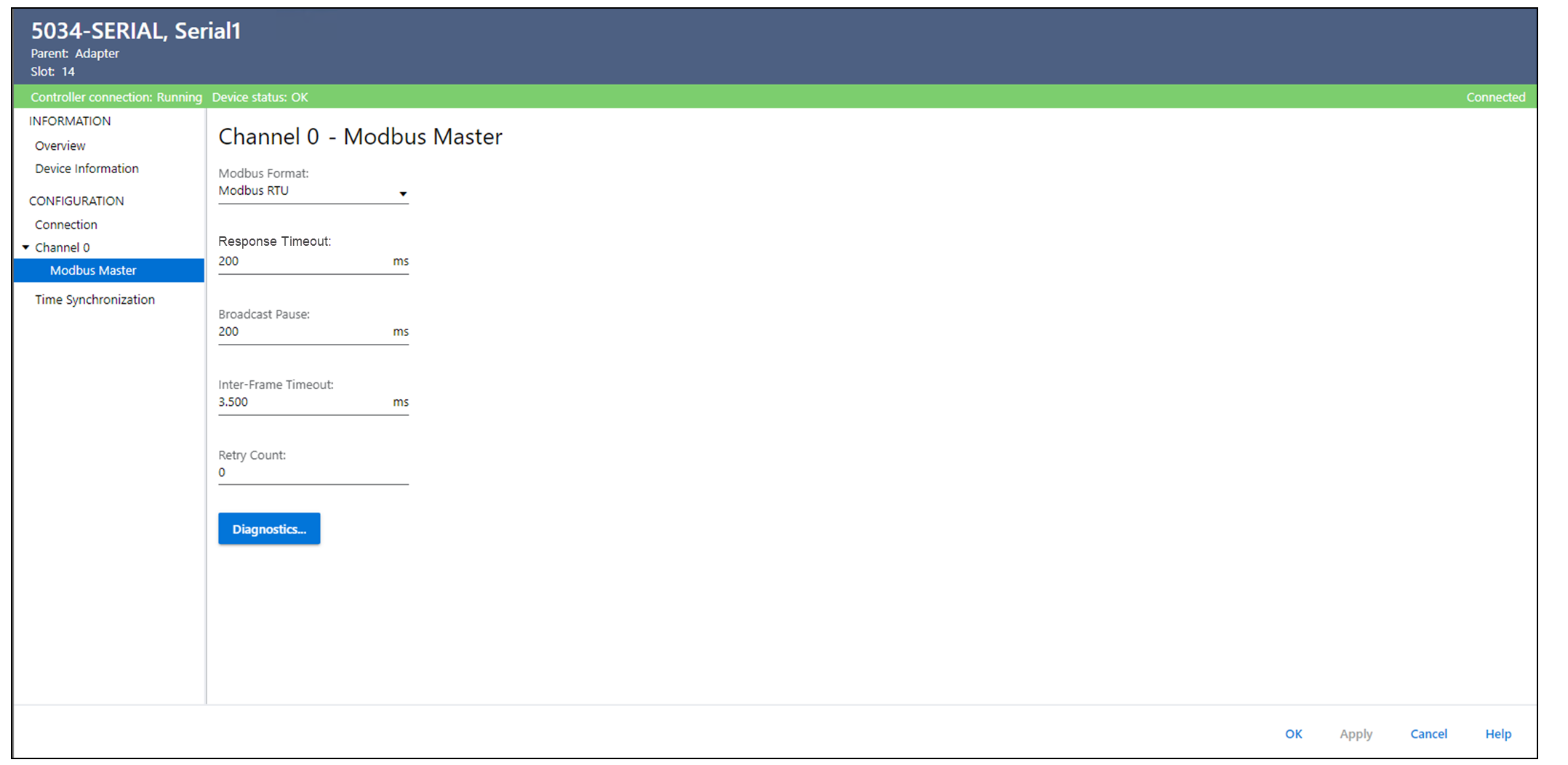

Modbus Master 視圖參數

參數	定義	提供的選擇
Modbus Format	決定 Modbus 傳送格式為 Modbus Remote Terminal Unit (RTU) 或 Modbus ASCII。	0 = RTU（預設） 1 = ASCII
Response Timeout	定義 Modbus 用戶端在開始新的傳送前等候伺服器回應的最低時間量。	0…3,600,000 (x1 ms)（預設 = 200）
Broadcast Pause	指定資料廣播後的延遲。	0…3,600,000 (x1 ms)（預設 = 200）
Inter-frame Timeout	指定接收 RTU 資料的最大延遲時間。	0 不是有效值。 使用 表 2 和 表 3 來確認最小值。
Retry Count	指定重試請求的次數上限。	0...127（預設 = 0）
Diagnostics	當控製器狀態處於線上時，開啟 Diagnostics 對話方塊以檢視診斷計數器，以瞭解使用 Modbus Master 時的效能與錯誤管理。	–

Inter-frame Timeout 上限值（10 位元）

Baud Rate	預設值	有效範圍 (µs)
1200	58000	29000…65535000
2400	28000	14000…65535000
4800	14400	7200…65535000
9600	7200	3600…65535000
19200	3500	1750…65535000
38400	3500	1750…65535000
57600	3500	1750…65535000
115200	3500	1750…65535000

Inter-frame Timeout 上限值（11 位元）

Baud Rate	預設值	有效範圍 (µs)
1200	64000	32000…65535000
2400	32000	16000…65535000
4800	16000	8000…65535000
9600	8000	4000…65535000
19200	3500	1750…65535000
38400	3500	1750…65535000
57600	3500	1750…65535000
115200	3500	1750…65535000

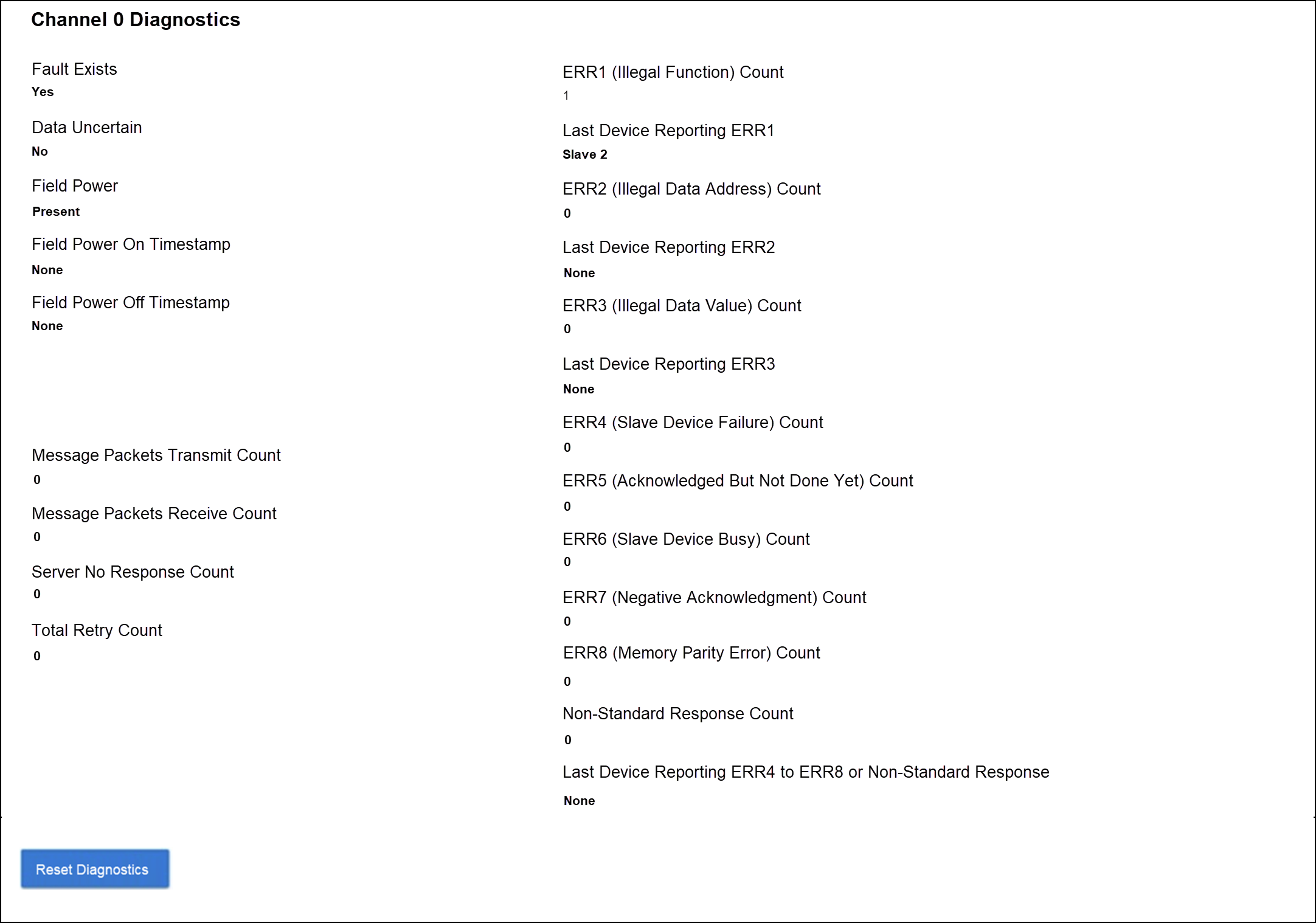

選擇 Diagnostics 以查看 Modbus Master 通道的診斷資訊。
