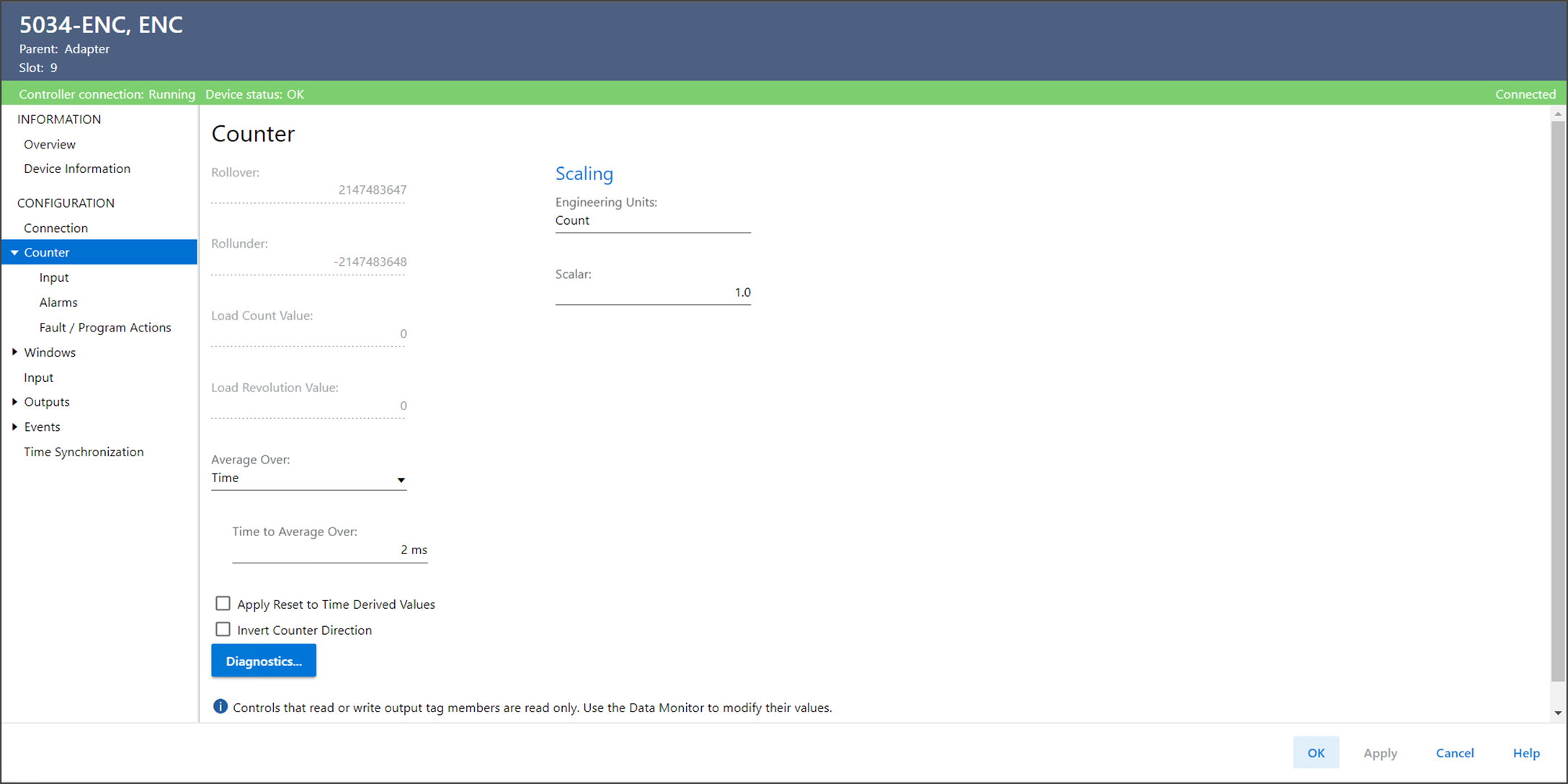

Counter 視圖

顯示 RolloverValue 輸出標籤的值。

如果計數器是累計，當計數器值達到 Rollover 值 - 1 時，在接受到下一個計數時翻轉到 Rollunder 值。rollover 標籤設定為 1。

顯示 RollunderValue 輸出標籤的值。

如果計數器是倒數，當計數值達到 Rollunder 值時，在接受到下一個計數時翻轉并計數到 Rollover 值減 1。Rollunder 標籤設定為 1。

顯示觸發載入功能時，要載入計數器的預設計數數量。

顯示觸發載入功能時，要載入計數器的預設轉圈數量。

定義計算平均頻率、脈衝寬度與加速度時，是否要根據脈衝數量或一段時間來平均。

Pulses – 平均值，以脈衝數量為基準
Time – 一段時間的平均

定義要計算平均值的脈衝數量。

此設定僅在 Counter Average Over 設定為 Pulses 時才可使用。

以毫秒為單位定義平均持續時間。

此設定僅在 Counter Average Over 設定為 Time 時才可使用。

指定是否要在重設計數器時重設時間衍生值。

已清除 – 不重設時間衍生值
已選擇 – 重設時間衍生值

指出是否要反轉計數器方向。

已清除 - 不反轉計數器方向
已選擇 - 反轉計數器方向

定義脈衝中的計數、頻率和加速度值所縮放到的工程單位。

例如，若工程單位為「abc」，則比例輸入標籤的單位如下：

ScaledCount：abc
ScaledFrequency：abc/s
ScaledAccel：abc/s
2

定義用於將脈衝計數、頻率和加速度值相乘以獲得工程單位縮放值的值。

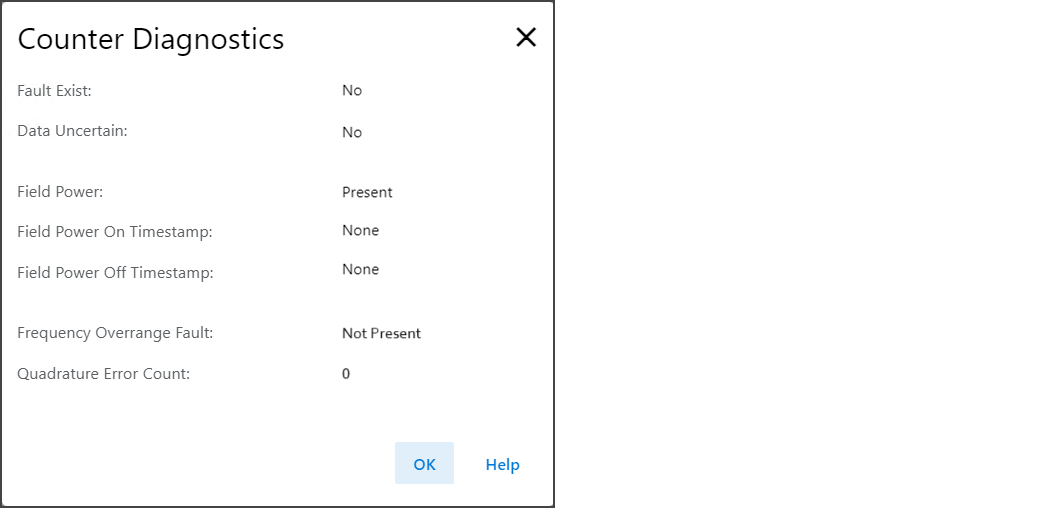

開啟 Diagnostics 對話方塊， 其中包含診斷資訊。
