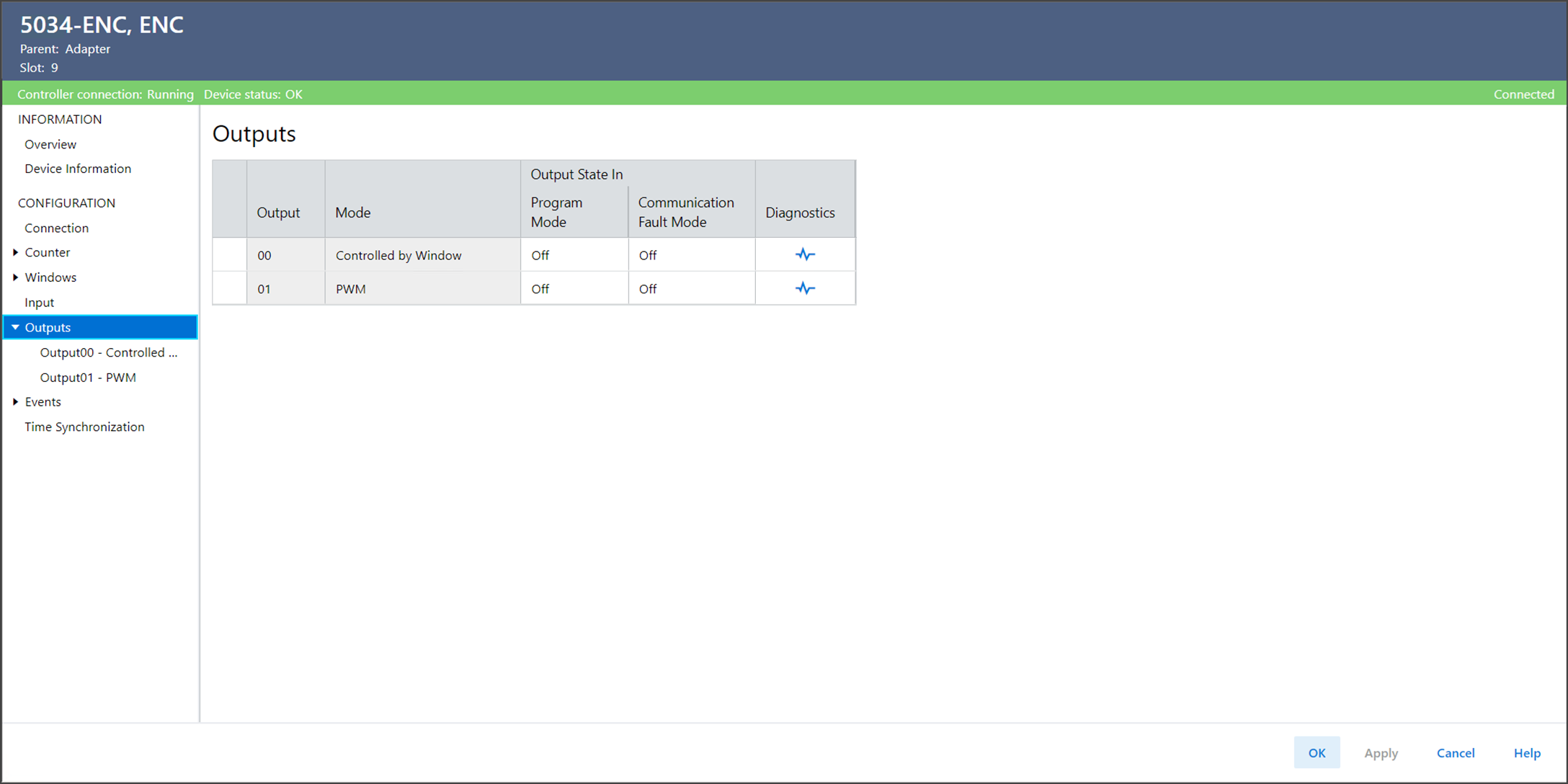

Visualização Saídas

Use Saídas para visualizar ou configurar as saídas para o dispositivo.

A visualização Saídas inclui estes parâmetros:

Parâmetro	Descrição
Saída	Exibe o número da saída ao qual esta configuração se aplica.
Modo	Exibe o modo para a saída.
Estado de saída no modo de programa	Determina o comportamento de cada saída quando o controlador faz a transição para o modo de Programa ou modo Inibir. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma: Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Manter – A saída mantém o último estado. Controle local – A saída continua a ser controlada pela janela.
Estado da saída em modo de falha de comunicação	Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação. Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Manter – A saída mantém o último estado. Controle local – A saída continua a ser controlada pela janela.
Diagnóstico	Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.

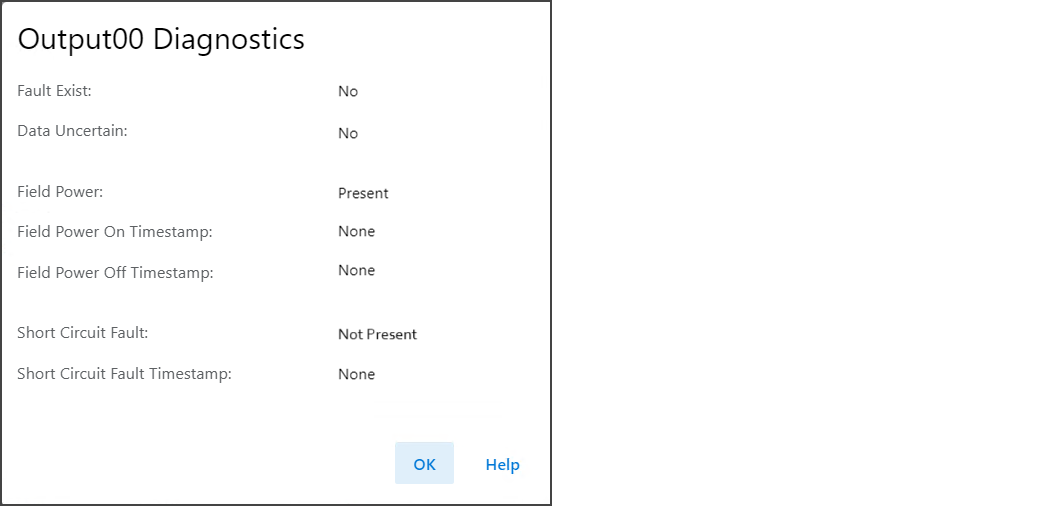

Diagnóstico da Saídaxx

Para visualizar os Diagnósticos de Saídaxx, selecione a visualização Diagnósticos de saída.
