Visualização Saídaxx – Controlado pela janela

Usar Saídaxx – Controlado pela janela para visualizar ou configurar uma saída específica para o dispositivo. Esta visualização está disponível se a saída for configurada como saída digital na caixa de diálogo Definição do dispositivo.

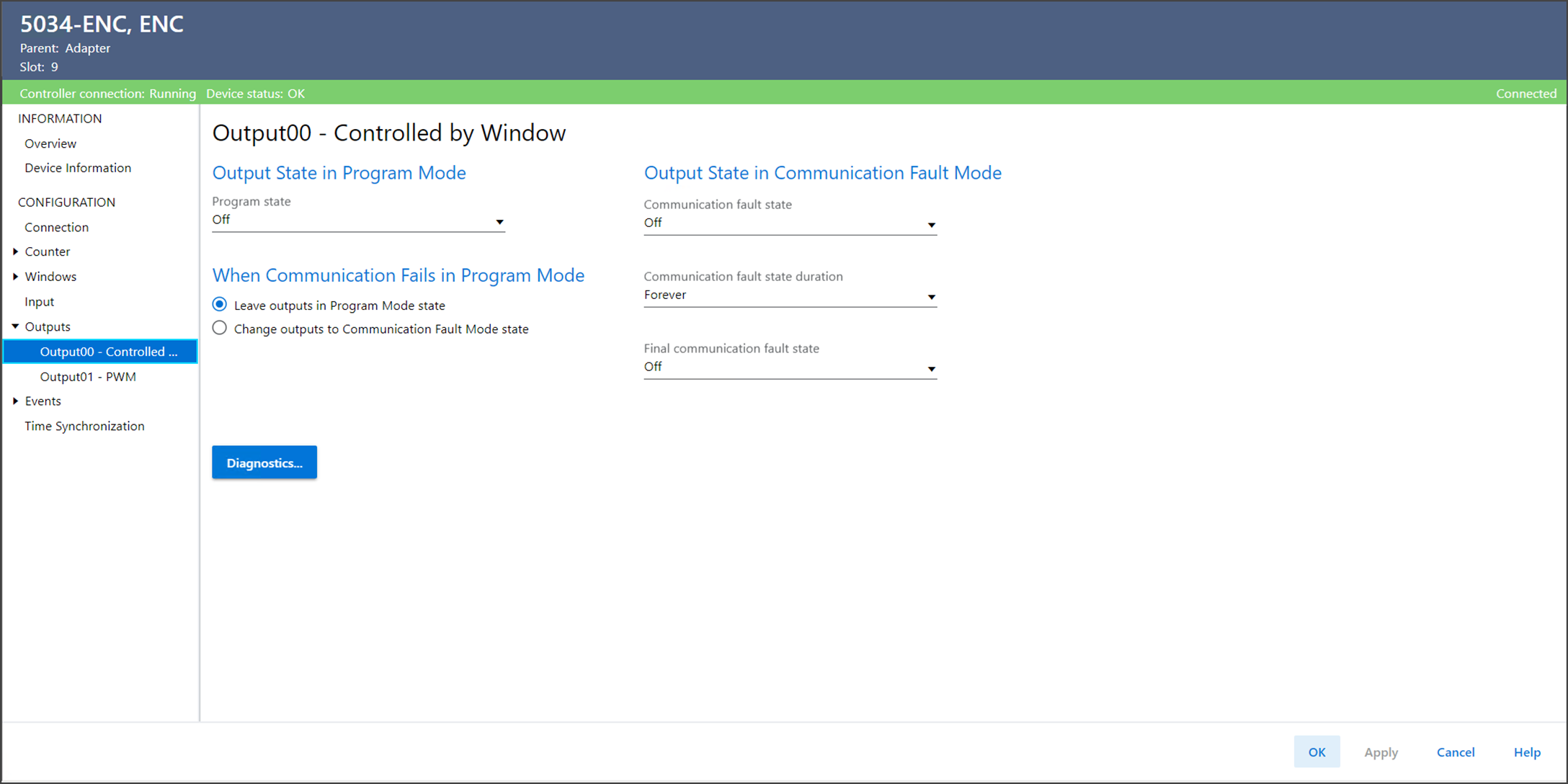

A visualização Saídaxx – Controlado pela janela inclui estes parâmetros:

Parâmetro	Descrição
Estado de saída no modo de programa Estado do programa	Determina o comportamento de cada saída quando o controlador faz a transição para o modo de Programa ou modo Inibir. Enquanto estiver no modo de programa ou no modo de inibição, as saídas do controlador são ignoradas e a saída se comporta da seguinte forma: Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Manter – A saída mantém o último estado. Controle local – A saída continua a ser controlada pelas janelas. Esta opção está disponível somente quando uma das seguintes condições for verdadeira: O tipo de encoder é definido como SSI e o canal SSI controla a saída através de janelas. O tipo de encoder está configurado como HSC, o contador controla esta saída por meio de janelas e o contador está configurado como Continuar a contagem no Modo de programa.
Estado da saída em modo de falha de comunicação Estado de falha de comunicação	Determina o que acontece com a saída de cada ponto após uma falha de comunicação e o módulo entrar no modo de falha de comunicação. Desligado – A saída é 0 ou Desligada. Ligado – A saída é 1 ou Ligada. Manter – A saída mantém o último estado. Controle local – A saída continua a ser controlada pelas janelas. Esta opção está disponível somente quando uma das seguintes condições for verdadeira: O tipo de encoder é definido como SSI e o canal SSI controla a saída através de janelas. O tipo de encoder é definido como HSC, o contador controla essa saída por meio de janelas e o contador é configurado como Continuar contagem no modo de falha de comunicação.
Estado da saída em modo de falha de comunicação Duração do estado de falha de comunicação	Determina o tempo durante o qual o estado de saída no Modo de falha de comunicação é mantido antes do Estado de falha final.
Estado da saída em modo de falha de comunicação Estado final de falha de comunicação	Determina se o módulo muda para energizado ou desenergizado após decorrida a Duração do estado de saída do modo de falha de comunicação. O estado final padrão é desenergizado. Se escolher Para sempre em Duração, você não poderá escolher um estado final. O módulo mantém o estado atual do Modo de falha de comunicação.
Quando a comunicação falha no modo de programa	Determina a ação de saída se a comunicação falhar no modo de programa. Deixar as saídas no estado do Modo de programa – Siga o comportamento do Modo de programa. Alterar saídas para o estado Modo de falha de comunicação – Siga o comportamento do Modo de falha de comunicação.
Diagnóstico	Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.

Visualização Saídas
