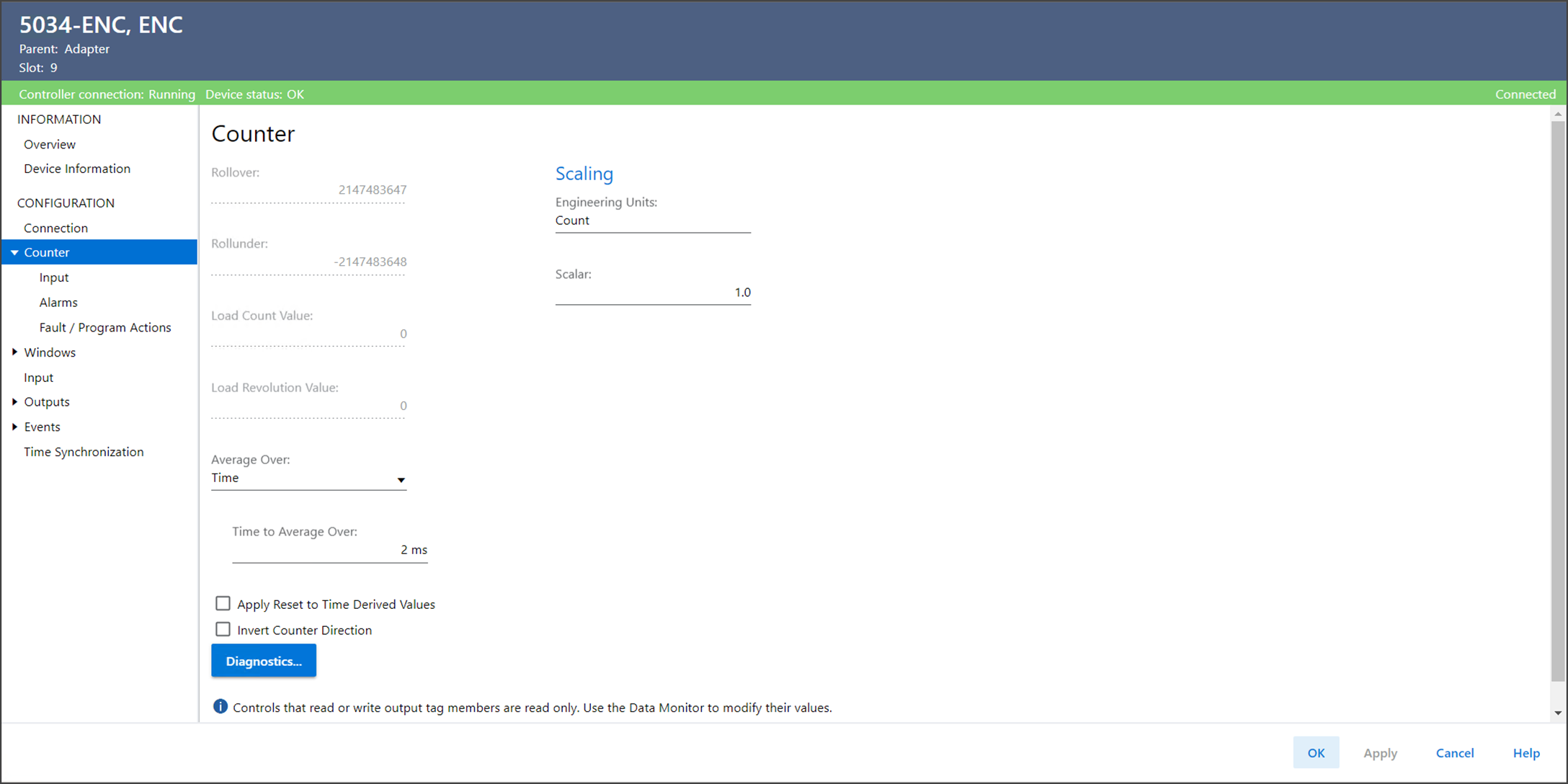

Visualização Contador

Exibe o valor do tag de saída RolloverValue.

Se um contador estiver contando de forma progressiva, quando o valor do contador atingir o valor de Rollover - 1, ele passará para o valor de Rollunder ao receber a próxima contagem. O tag rollover é definido para 1.

Exibe o valor do tag de saída RollunderValue.

Se um contador estiver contando de forma regressiva, quando a contagem atingir o valor de Rollunder, ele passará para o valor de Rollover - 1 ao receber a próxima contagem. O tag rollunder é definido para 1.

Exibe o número pré-selecionado de contagens a serem carregadas no contador quando a função Carregar é acionada.

Exibe o número pré-selecionado de revoluções para carregar no contador quando a função Carregar é acionada.

Define se a média será baseada no número de pulsos ou em um período de tempo ao calcular a frequência média, largura de pulso e aceleração.

Pulsos – Média com base no número de pulsos
Tempo – Média baseada em um período de tempo

Define o número de pulsos para média sobre.

Essa configuração está disponível somente quando a opção Média sobre do contador estiver definida como Pulsos.

Define a duração, em milissegundos, para média sobre.

Essa configuração está disponível somente quando a opção Média sobre do contador estiver definida como Tempo.

Especifica se os valores derivados do tempo devem ser restaurados quando o contador for redefinido.

Desmarcado – Não restaura os valores derivados do tempo
Marcado – Restaura os valores derivados do tempo

Especifica se a direção do contador deve ser invertida.

Desmarcado – Não inverte a direção do contador.
Marcado – Inverte a direção do contador.

Define a unidade de engenharia para a qual os valores de contagem, frequência e aceleração em pulsos são escalonados.

Por exemplo, se a unidade de engenharia for “abc”, as unidades dos tags de entrada escalonados serão as seguintes:

ScaledCount: abc
ScaledFrequency: abc/s
ScaledAccel: abc/s
2

Define o valor usado para multiplicar os valores de contagem, frequência e aceleração em pulsos para obter os valores escalonados em unidades de engenharia.

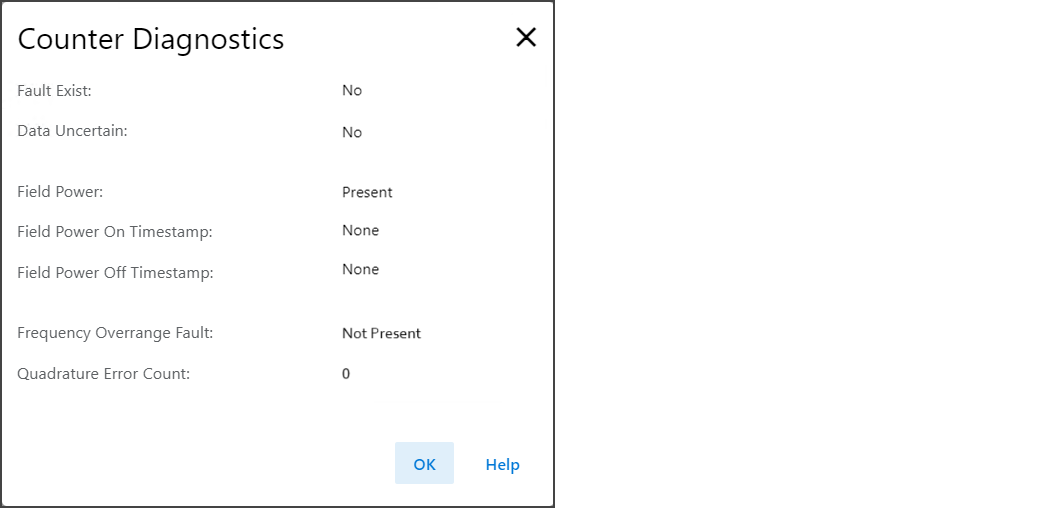

Abre a caixa de diálogo Diagnóstico, que contém informações de diagnóstico.
