Visualização Contador – Entrada
Use Contador – Entrada para configurar os tempos de filtro Desligado → Ligado e Ligado → Desligado para as diferentes entradas.

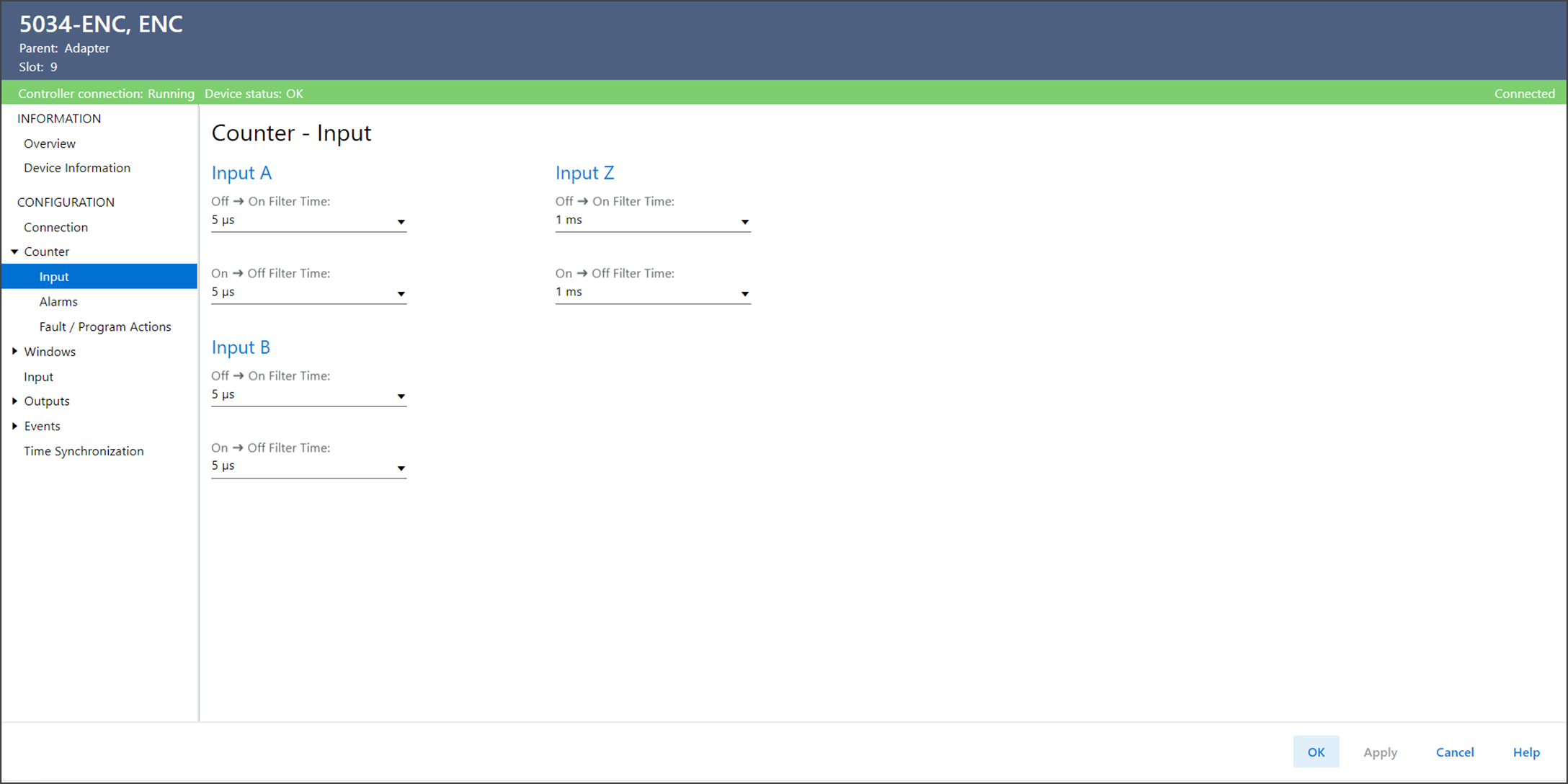

Exemplo de visualização Contador – Entrada
A visualização Contador – Entrada inclui estes parâmetros:
Parâmetro | Descrição |
|---|---|
Entrada A Tempo do filtro Desligado → Ligado | Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida. |
Entrada A Tempo do filtro Ligado → Desligado | Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida. |
Entrada B Tempo do filtro Desligado → Ligado | Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida. |
Entrada B Tempo do filtro Ligado → Desligado | Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida. |
Entrada A, B Tempo do filtro Desligado → Ligado | Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida. |
Entrada A, B Tempo do filtro Ligado → Desligado | Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida. |
Entrada Z Tempo do filtro Desligado → Ligado | Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida. |
Entrada Z Tempo do filtro Ligado → Desligado | Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida. |
Entrada00 Tempo do filtro Desligado → Ligado | Define o tempo que uma transição de entrada de Desligado para Ligado deve permanecer no estado Ligado para que o dispositivo considere a transição válida. Este parâmetro não é visível se a função Entrada00 estiver definida como Não usado na caixa de diálogo Definição do dispositivo. |
Entrada00 Tempo do filtro Ligado → Desligado | Define por quanto tempo uma transição de entrada de Ligado para Desligado deve permanecer no estado Desenergizado para que o dispositivo considere a transição válida. Este parâmetro não é visível se a função Entrada00 estiver definida como Não usado na caixa de diálogo Definição do dispositivo. |
