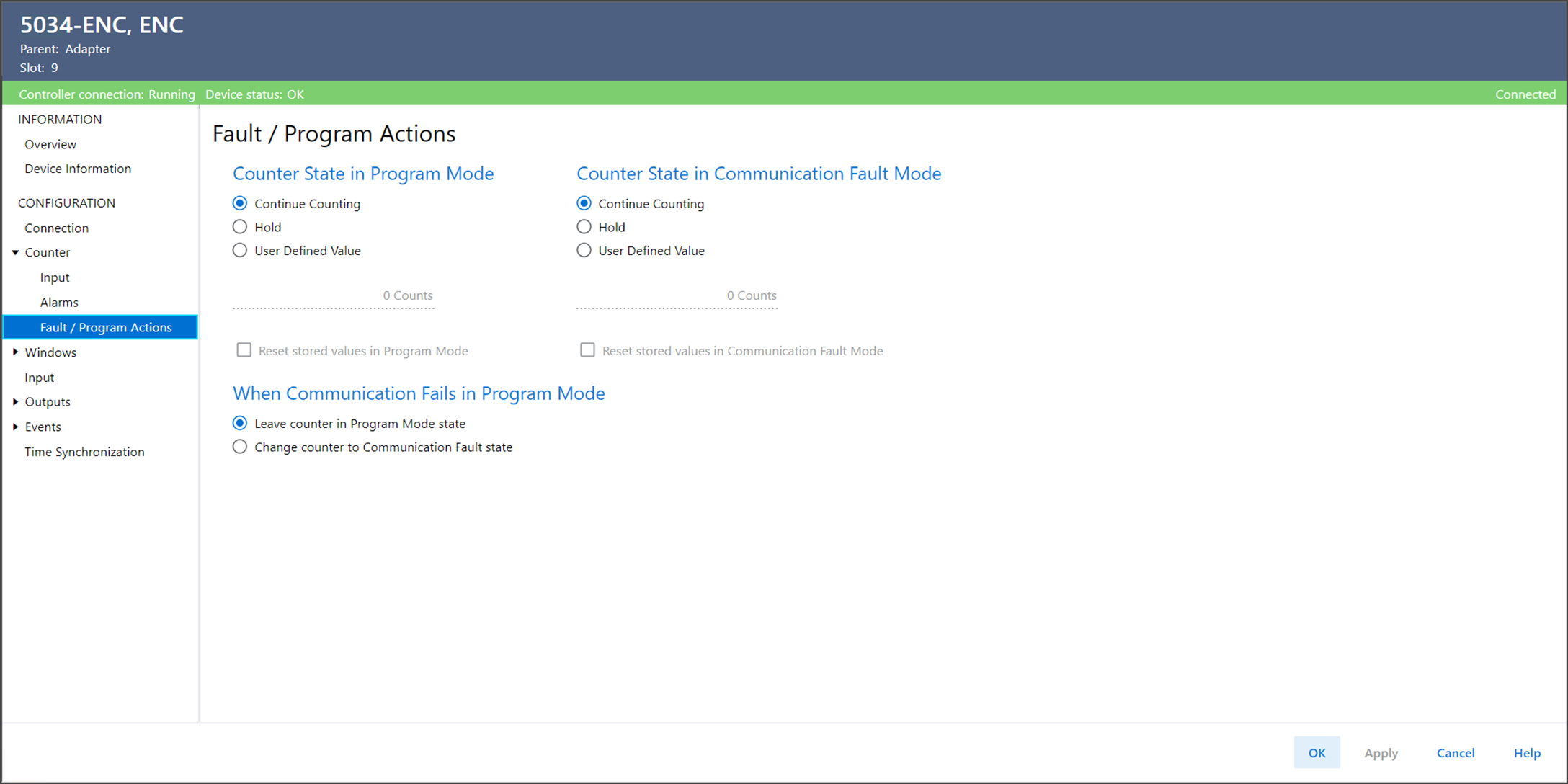

Visualização Contador – Ações de falha/programa

Determina o comportamento do contador quando o controlador faz a transição para o modo de Programa ou modo Inibir. No modo Programa ou no modo Inibir, os contadores do controlador são ignorados e o contador se comporta da seguinte maneira:

Continuar contagem
Manter - Manter a última contagem e retomar a contagem a partir dessa contagem quando o controlador passa para o modo de execução.
Valor definido pelo usuário – Definir a contagem para o valor definido pelo usuário e retomar a contagem a partir deste valor quando o controlador mudar para o modo de operação.

Define o valor que é ajustado para contar quando o estado do contador no modo de programa é selecionado como valor definido pelo usuário.

Determina se os valores armazenados devem ser restaurando quando o controlador mudar para o modo de programa ou para o modo de inibição.

Determina o que acontece com o contador depois que ocorre uma falha de comunicação e o módulo entra no modo de falha de comunicação.

Continuar contagem
Manter - Manter a última contagem e retomar a contagem a partir dessa contagem quando o controlador passa para o modo de execução.
Valor definido pelo usuário – Definir a contagem para o valor definido pelo usuário e retomar a contagem a partir deste valor quando o controlador mudar para o modo de operação.

Define o valor que é definido para contar quando Estado do contador no modo de falha de comunicação é selecionado como valor definido pelo usuário.

Determina se os valores armazenados devem ser restaurados após ocorrer uma falha de comunicação e o módulo entrar no Modo de falha de comunicação.

Determina a ação do contador se a comunicação falhar no modo de programa.

Deixar o contador no estado do Modo de programa – Siga o comportamento do Modo de programa.
Alterar contador para o estado Modo de falha de comunicação – Siga o comportamento para o Modo de falha de comunicação.
