Forçar variáveis de E/S
Forçar variáveis pode resultar em movimento súbito da máquina e possível ferimento pessoal ou dano no equipamento. Tenha muito cuidado ao forçar variáveis.
Apenas variáveis de E/S podem ser forçadas. Considere as seguintes regras ao forçar variáveis:
- Variáveis definidas pelo usuário e variáveis que não sejam de E/S não podem ser forçadas.
- Funções especiais, como HSC e Movimento, executam de forma independente da varredura do programa de usuário e não podem ser forçadas. Por exemplo, para Movimento, a Entrada de inversor pronto não pode ser forçada.
- Os indicadores de status em LED sempre coincidem com o valor físico de E/Ss.
- Variáveis internas normais e não físicas não podem ser forçadas.
- Diferentemente das entradas, as saídas são forçadas fisicamente. Os indicadores de status em LED mostram os valores forçados, mas o programa de usuário não usa os valores forçados.
- Quando um controlador é desligado, todas as forças de E/S são limpas da memória.

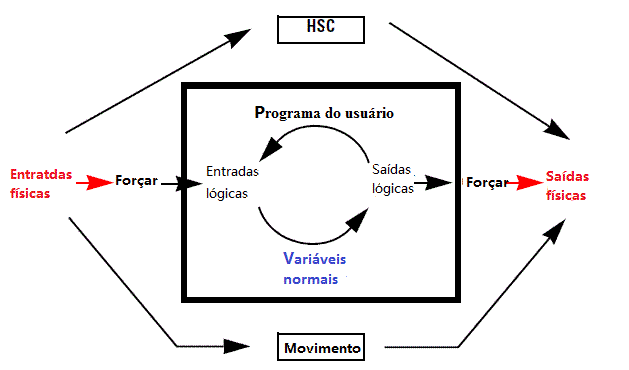

Comportamento forçado
Pré-requisitos
- O controlador está online.
Para forçar variáveis de E/S
- No monitor de variável, localize a variável que deseja forçar.
- Marque a caixa de seleçãoForçarda variável.
- Digite o valor na coluna de valor respectiva.
- Para uma variável de entrada, insira oValor.
- Para uma variável de saída, insira ovalor físico.
Exemplos de variáveis forçadas
Para variáveis, os valores exibidos nas colunas
Valor
e Valor físico

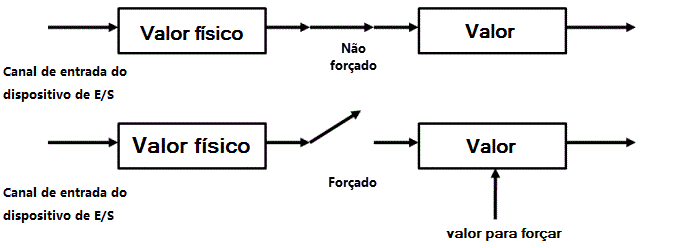

são diferentes, dependendo se a variável é uma variável de entrada ou de saída.- Comportamento da variável de entrada (leitura) - Forçar a leitura de temperatura de um sensor

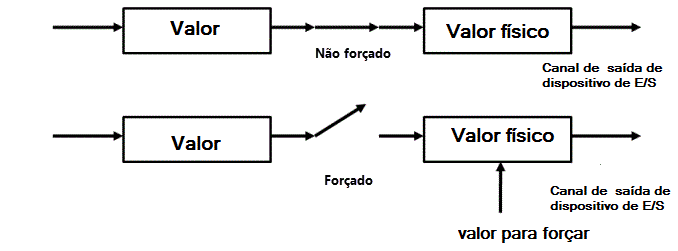

- Comportamento da variável de saída (gravação) - Forçar o fechamento de uma válvula de atuador
