HSC

A instrução HSC aplica predefinições altas, predefinições baixas e os valores da fonte de saída ao contador de alta velocidade.

Detalhes da operação:

Configurar o parâmetro HSCAppData.PLSEnable como True, habilita o Interruptor de limite programável (PLS).

O parâmetro PLSPosition reinicia após a conclusão de um ciclo completo e o valor HSCSTS.HP ser atingido.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L50E e L70E.

Parâmetros do HSC
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
EN	Entrada	BOOL	Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder. Não recomendamos o uso do parâmetro EN com o bloco de função HSC, pois quando EN é definido como FALSE, o temporizador continua incrementando.
Enable	Entrada	BOOL	Habilitar bloco de instruções. TRUE: Executar a operação HSC especificada no parâmetro do comando HSC. FALSE: Nenhum comando HSC emitido.
HscCmd	Entrada	USINT	Emite comandos para o HSC.
HSCAppData	Entrada	Tipo de dados HSCAPP	Configuração do aplicativo HSC, que normalmente é necessária apenas uma vez.
HSCStsInfo	Entrada	Tipo de dados HSCSTS	Status dinâmico do HSC, que é atualizado continuamente durante a contagem do HSC.
PlsData	Entrada	PLS	Estrutura de dados Interruptor de limite programável (PLS).
Sts	Saída	UINT	Status da execução HSC. Códigos de status HSC: 0x00 - nenhuma ação tomada (não habilitado). 0x01 - HSC executado com sucesso. 0x02 - Comando HSC inválido. 0x03 - ID do HSC fora da faixa. 0x04 - Erro de configuração do HSC.
ENO	Saída	BOOL	Ativa a saída. Aplica-se aos programas do diagrama de ladder.

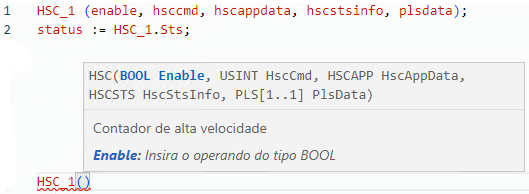

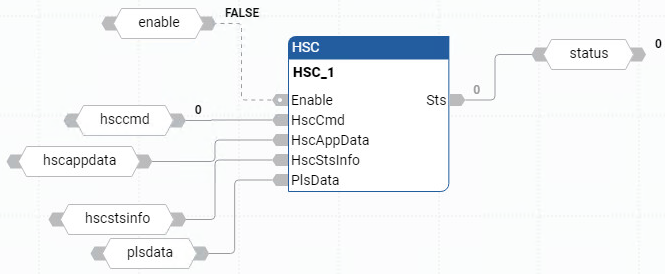

Exemplos de HSC
