SOCKET_READ

A instrução SOCKET_READ lê os dados em um soquete e retorna o número de bytes especificado. Para Transmission Control Protocol (TCP), retorna quando qualquer dado for recebido, até atingir o número solicitado de bytes. Para User Datagram Protocol (UDP), completa quando um datagrama está disponível.

Detalhes da operação:

O comportamento de SOCKET_READ a seguir pode afetar as comunicações existentes, incluindo comunicação que não é realizada por soquete:

Se a operação SOCKET_READ não for executada em sincronia com o dispositivo remoto, o controlador manterá suspenso o pacote de recebimento do dispositivo remoto até que uma das seguintes situações ocorra:

SOCKET_READ é executado.

O tempo-limite do soquete expira.

RST é recebido de um dispositivo remoto.

SOCKET_DELETE ou SOCKET_DELETEALL é executado.

Uma ação de Alterar no modo de execução é realizada, que exclui todas as instâncias de soquete criadas.

O controlador altera de modo de execução para modo de programa, o que exclui todas as instâncias de soquete criadas.

O controlador altera de modo de execução para modo de programa, o que limpa as informações do contador de diagnóstico do soquete e as informações do contador do soquete individual.

Se o valor dos parâmetros Length ou Offset for alterado enquanto a operação SOCKET_READ estiver em andamento (BUSY = True), ocorrerá um erro e o pacote de recebimento será descartado.

A instrução SOCKET_READ pode retornar menos bytes do que o solicitado. RxLength contém o número de bytes de dados recebidos. Grave programas para verificar RxLength e, em seguida, emita outras solicitações de leitura para receber uma mensagem do aplicativo inteiro.

No modo de Alteração no modo de execução, alterar uma entrada de SOCKET_READ durante a operação no estado BUSY resultará em um erro e o pacote recebido será descartado.

As saídas são atualizadas de maneira assíncrona a partir da varredura do programa.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da SOCKET_READ
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Execute	Entrada	BOOL	Habilitação da instrução. TRUE: Borda ascendente detectada; inicia a instrução com a pré-condição de que a última operação esteja concluída. FALSE: Não inicia a instrução.
Instance	Entrada	UDINT	Copia do Manipulador de soquete retornado de uma instrução SOCKET_CREATE ou SOCKET_ACCEPT. Para os tipos de soquete UDP e TCP Client, copia o Manipulador de soquete retornado de uma instrução SOCKET_CREATE. Para o tipo de soquete TCP Server, copia o Manipulador de soquete retornado de uma instrução SOCKET_ACCEPT.
Timeout	Entrada	UDINT	Tempo limite para SOCKET_READ. O bloco de instruções retorna um Erro se o valor do tempo-limite for menor do que o valor mínimo. Intervalo do tempo-limite: De 1.000 a 86.400.000 milissegundos. Defina Timeout como 0 para usar o valor padrão 10.000 (10 segundos).
Length	Entrada	UINT	Define o número de bytes a ser lido. Verifique o número real de bytes lido em RxLength. SOCKET_READ pode retornar menos bytes do que o solicitado. Aceita até 256 bytes.
Offset	Entrada	UNIT	Offset na matriz de Dados. Inicia a leitura de dados lidos a partir deste local.
Data	Saída	USINT[1..1]	Uma matriz para armazenar dados lidos do SOCKET_READ. O tamanho da matriz de dados deve ser >= (Offset + Length). A matriz de dados pode ser maior do que Length do soquete lido. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Done	Saída	BOOL	Indica quando a operação é concluída. TRUE: Operação concluída com êxito. FALSE: A operação está em progresso ou foi encontrada uma condição de erro. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Busy	Saída	BOOL	TRUE: A operação não foi concluída. FALSE: A operação foi concluída. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Error	Saída	BOOL	Indica a ocorrência de um erro. TRUE: Um erro foi detectado. FALSE: Sem erro. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Status	Saída	SOCK_STATUS	O status é definido usando o Tipo de dados SOCK_STATUS, que contém informações de ErrorID, SubErrorID e StatusBits. A saída é atualizada de maneira síncrona a partir da varredura do programa.
RxLength	Saída	UNIT	Contém o número de bytes de dados recebidos.
UDPAddr	Saída	SOCKADDR_CFG	O endereço do dispositivo enviando dados do User Datagram Protocol (UDP). O Exemplo define um UDPAddr de 192.168.2.100 e Porta 12000: UDPAddr.IPAddress[0]=192 UDPAddr.IPAddress[1]=168 UDPAddr.IPAddress[2]=2 UDPAddr.IPAddress[3]=100 UDPAddr.Port = 12000 Para Transmission Control Protocol (TCP), essa estrutura não será usada e conterá somente zeros. A conexão TCP transmite as informações de endereço remoto.

Exemplos de SOCKET_READ

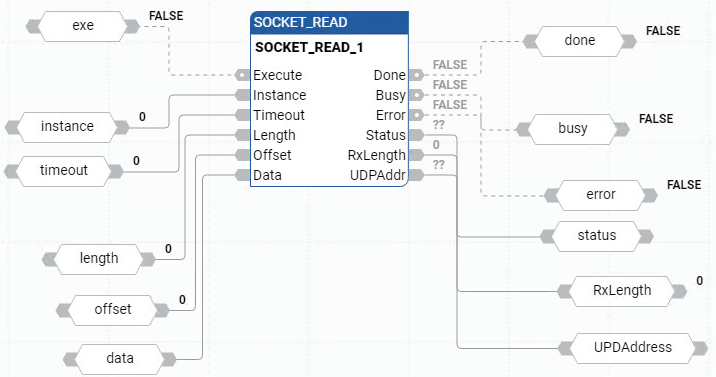

Exemplo de diagrama de blocos de função SOCKET_READ

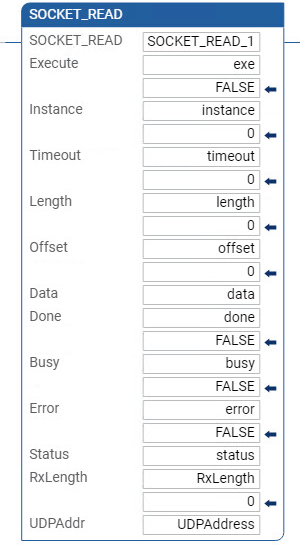

Exemplo de diagrama de ladder SOCKET_READ

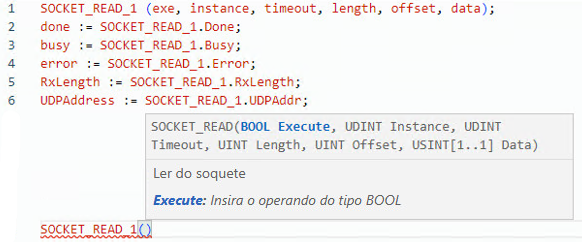

Exemplo de texto estruturado SOCKET_READ
