SOCKET_ACCEPT

A instrução SOCKET_ACCEPT é somente para conexões de Transmission Control Protocol (TCP). Aceita uma solicitação de conexão TCP de um destino remoto e retorna uma instância de soquete usada para enviar e receber dados na conexão recém-criada.

Detalhes da operação:

Antes de executar Socket_Accept, execute SOCKET_CREATE e especifique o número da porta local para aceitar a conexão.

As saídas são atualizadas de maneira síncrona a partir da varredura do programa.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da SOCKET_ACCEPT
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Execute	Entrada	BOOL	Habilitação do bloco de instruções. TRUE: Borda ascendente detectada; inicia o bloco de instruções com a pré-condição de que a última operação tenha sido concluída. FALSE: Nenhuma borda ascendente detectada, bloco de instruções não iniciado.
Instance	Entrada	UDINT	Identifica a instância de soquete. Copia o Manipulador de soquete retornado da instrução SOCKET_CREATE.
Timeout	Entrada	UDINT	Tempo limite das instâncias do bloco de instruções SOCKET_ACCEPT. O bloco de função retorna um erro se o valor do tempo-limite for menor do que o valor mínimo. Intervalo do tempo-limite: 1.000- 86.400.000 milissegundos Defina Timeout como 0 para usar o valor padrão 10.000 (10 segundos).
Done	Saída	BOOL	Indica quando a operação é concluída. TRUE: Operação concluída com êxito. FALSE: A operação está em progresso ou foi encontrada uma condição de erro. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Busy	Saída	BOOL	TRUE: A operação não foi concluída. FALSE: A operação foi concluída. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Error	Saída	BOOL	Indica a ocorrência de um erro. TRUE: Um erro foi detectado. FALSE: Sem erro. A saída é atualizada de maneira síncrona a partir da varredura do programa.
Status	Saída	SOCK_STATUS	O status é definido usando o Tipo de dados SOCK_STATUS que contém informações de Códigos de erro do soquete, SubErrorID e Os bits de status da instrução do soquete. A saída é atualizada de maneira síncrona a partir da varredura do programa.
AcceptInst	Saída	UDINT	Contém a Instância de aceitação para essa Instância de soquete. Use o número de Instância de aceitação exclusivo com os SOCKET_READ e SOCKET_WRITE subsequentes nesta conexão. A saída é atualizada de maneira síncrona a partir da varredura do programa.
AcceptAddr	Saída	SOCKADDR_CFG	A estrutura de dados contém o Endereço de aceitação para o soquete. Para obter mais informações, consulte Tipo de dados SOCKADDR_CFG. Para especificar um endereço IP de 192.168.2.100 e Porta = 12000: AcceptAddr.IPAddress[0] = 192 AcceptAddr.IPAddress[1] = 168 AcceptAddr.IPAddress[2] = 2 AcceptAddr.IPAddress[3] = 100 AcceptAddr.Port = 12000 A saída é atualizada de maneira síncrona a partir da varredura do programa.

Exemplos de SOCKET_ACCEPT

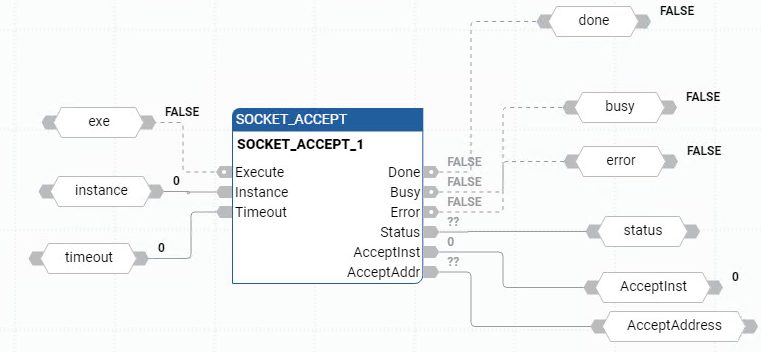

Exemplo de diagrama de blocos de função SOCKET_ACCEPT

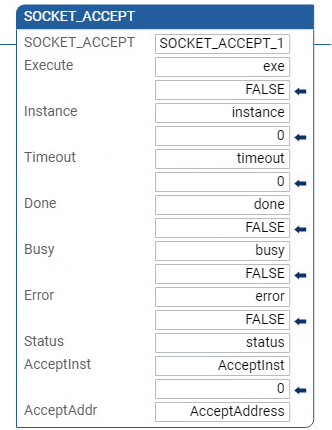

Exemplo de diagrama de ladder SOCKET_ACCEPT

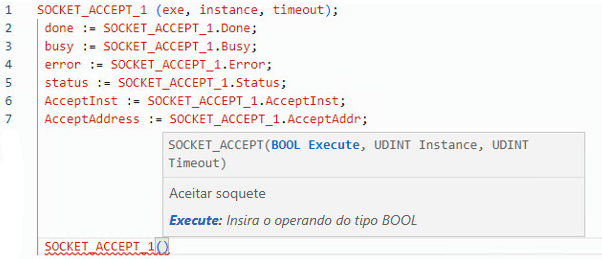

Exemplo de texto estruturado SOCKET_ACCEPT

Instruções de soquetes
