Atribuir variáveis de entrada e saída ao bloco de função definido pelo usuário

Use as etapas para:
  • Atribuir quatro variáveis de entrada booleanas às quatro entradas do controlador L70E.
  • Atribuir variáveis de saída às saídas do controlador L70E.
  • Mapear as variáveis de saída no bloco de função para as saídas do controlador L70E.
Após a conclusão da tarefa, o programa de diagrama de Ladder pode detectar e controlar os eventos a seguir:
Quando o sinal norte-sul estiver vermelho, ou quando o sensor norte ou sul for acionado, o sinal na direção leste-oeste muda para amarelo após cinco segundos e, em seguida, para vermelho após mais dois segundos.
Para atribuir variáveis de entrada e saída a um bloco de função definido pelo usuário
  1. No editor de Ladder, abra o seletor de variável para cada variável de entrada e atribua variáveis de acordo com a tabela a seguir.
    Atribuir variáveis a caixas de variáveis de entrada
    Variáveis de entrada booleanas
    Nome da variável
    N_CAR_SENSOR
    _IO_EM_DI_00
    S_CAR_SENSOR
    _IO_EM_DI_01
    E_CAR_SENSOR
    _IO_EM_DI_02
    W_CAR_SENSOR
    _IO_EM_DI_03
    DICA:
  2. Atribua as seis saídas digitais do L70E de acordo com a tabela a seguir.
    Atribuir variáveis a saídas digitais
    Variáveis de saída booleanas
    Nome da variável
    NS_RED_LIGHTS
    _IO_EM_DO_00
    NS_YELLOW_LIGHTS
    _IO_EM_DO_01
    NS_GREEN_LIGHTS
    _IO_EM_DO_02
    EW_ RED_LIGHTS
    _IO_EM_DO_03
    EW_ YELLOW_LIGHTS
    _IO_EM_DO_04
    EW_ GREEN_LIGHTS
    _IO_EM_DO_05
    A primeira saída de bloco de função que se conecta diretamente à linha de ladder é o bit de ativação de saída do bloco de função (ENO). Isso reflete o status do bit de ativação de entrada (EN). As outras seis saídas do bloco de função são saídas do “mundo real” conectadas ao sinais vermelho, amarelo e verde para cada direção.

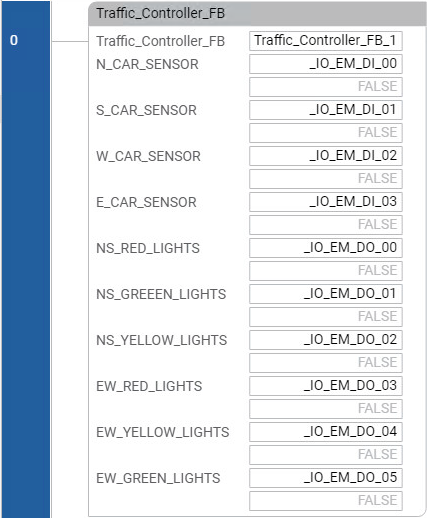

    Quando concluído, o bloco de função é semelhante à imagem a seguir:
    Como é o bloco de função quando concluído
  3. (opcional) Adicione os comentários ao bloco de função: Este linha atribui a E/S do Micro870 ao bloco de função TRAFFIC_CONTROLLER.
  4. Compile o projeto seguindo um destes procedimentos:
    • Na barra de menu, selecione
      Dispositivo
      Compilar
      .
    • Clique com o botão direito do mouse no controlador e selecione
      Compilar
      .
  5. Em
    Saída
    , visualize o resultado da compilação.
  6. (opcional) Corrija todos os erros e, em seguida, compile o projeto novamente.
  7. Salve o projeto seguindo um destes procedimentos:
    • Na barra de menus, selecione Botão Salvar.
    • No menu
      Arquivo
      , selecione
      Salvar
      .
