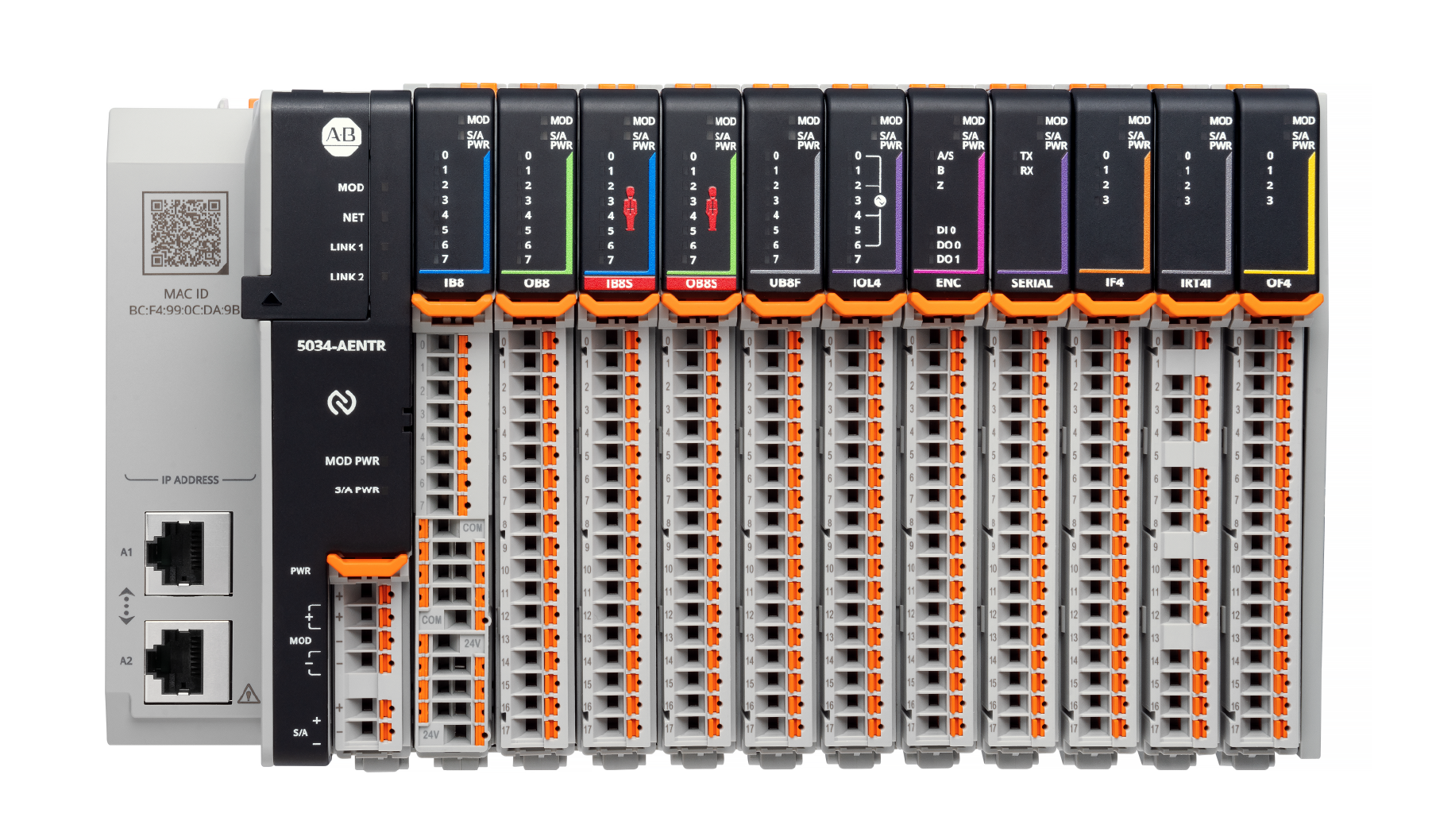

PointMax™ I/O 아키텍처는 장비, 하이브리드 및 프로세스 컨트롤과 같은 다양한 애플리케이션에 적용할 수 있는 광범위한 입력 및 출력 모듈을 제공합니다. 이 아키텍처는 입력 정보와 출력 상태를 복수의 Logix 5000® 컨트롤러와 공유할 수 있도록 하는 Producer/Consumer 기술을 사용합니다. PointMax I/O 시스템은 Logix 5000 컨트롤러가 있는 리모트 I/O 모듈로 사용됩니다. Studio 5000 Logix Designer® 애플리케이션을 사용하여 모듈을 설정합니다.

설계의 자유를 극대화하는 공간 최적화 기능은 다음과 같습니다.

단일 슬롯 안전 모듈로 제어 패널 크기 감소
모듈 전원을 계산할 필요 없이 I/O 구성 간소화
백플레인을 통한 필드 전원 공급으로 필드 전원 분배기(FPD) 모듈 추가 불필요

PointMax I/O 모듈을 처음 사용하시나요?

필요한 것을 선택할 수 있도록 다음 자료부터 시작해 보십시오.

PointMax I/O 시스템 사양

PointMax I/O 시스템 설치

PointMax I/O 시스템 제품 소개서

PointMax I/O 제품 선정 및 설정 구성 툴

기본 아키텍처

리니어
스타
DLR(Device Level Ring)
수평 이중화 프로토콜(PRP)

Open All Close All

리니어

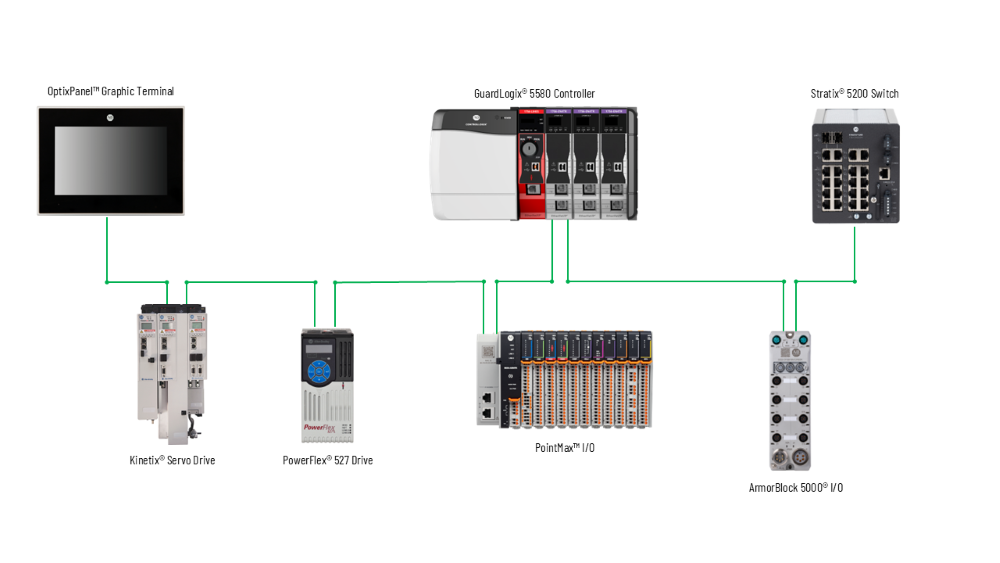

리니어 네트워크 토폴로지는 EtherNet/IP™ 네트워크 전반에서 데이지 체인 방식으로 연결된 장치들로 구성됩니다. 리니어 네트워크 토폴로지에 연결되는 장치는 임베디드 스위치 기술을 사용하기 때문에 스타 네트워크 토폴로지에서 요구되는 별도의 스위치가 필요 없습니다.

스타

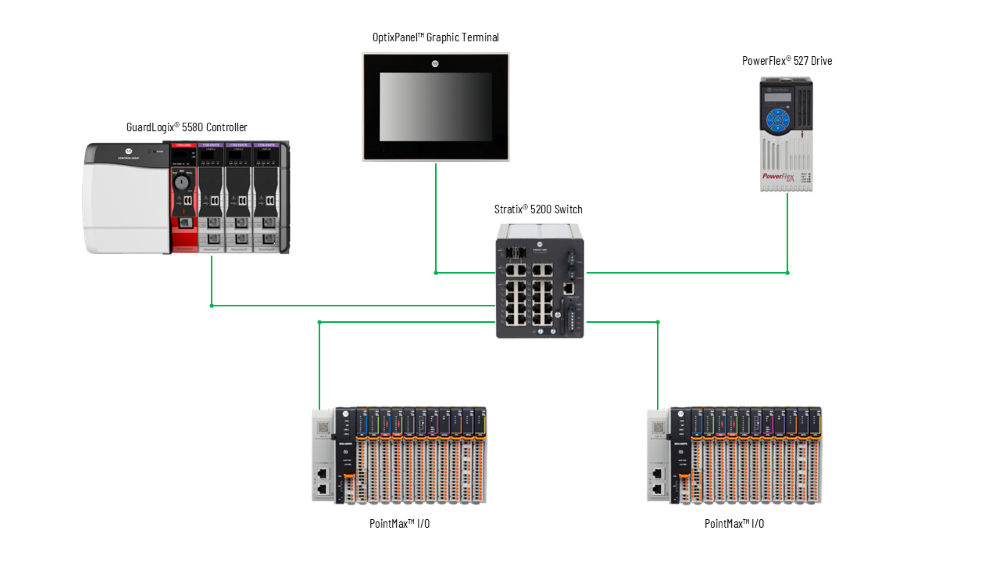

스타 네트워크 토폴로지는 이더넷 스위치를 통해 서로 연결되는 복수의 장치를 가진 기존 EtherNet/IP™ 네트워크입니다. 컨트롤러가 스타 네트워크 토폴로지에 연결되면 리니어/DLR 또는 Dual-IP 모드에서 작동할 수 있습니다.

컨트롤러가 Dual-IP 모드에서 작동할 경우 이더넷 포트는 고유한 IP 설정을 갖고 서로 다른 서브넷에 연결되어야 합니다.

DLR(Device Level Ring)

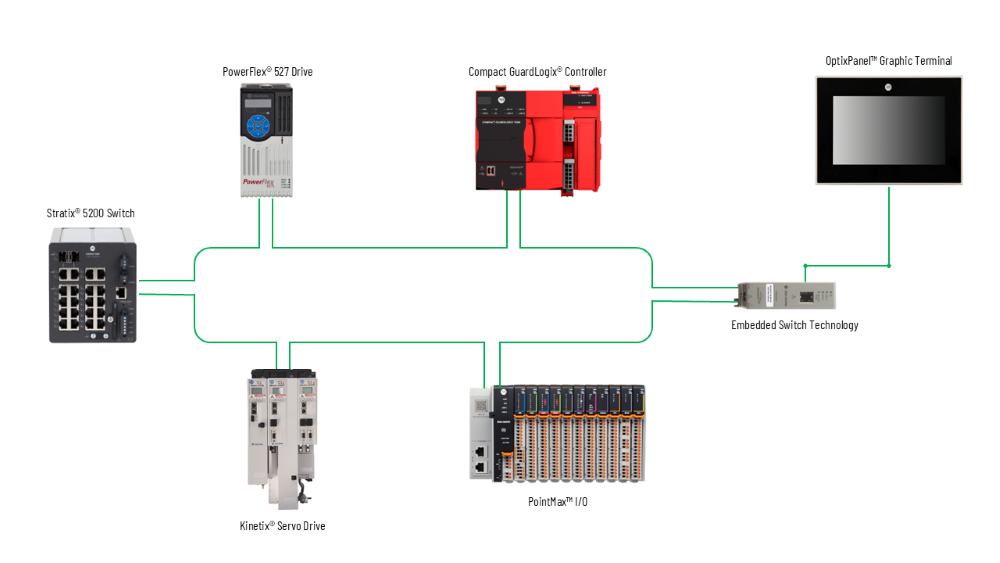

5034 PointMax I/O 모듈용 DLR 기본 아키텍처. — Download the DLR reference architecture for PointMax I/O modules.

DLR 네트워크는 연속 작동을 위해 고속 컨버전스 및 단일 폴트 복구가 필요한 애플리케이션을 위한 단일 폴트 방지 링 네트워크입니다. 이 토폴로지는 장치 수준에서 구현되며 링 기반 네트워크에서 단일 폴트를 감지, 관리 및 복구할 수 있는 수단을 제공합니다.

DLR에 대해 자세히 알아보려면 EtherNet/IP™ DLR 애플리케이션 기술서( ENET-AT007)를 참조하십시오.

수평 이중화 프로토콜(PRP)

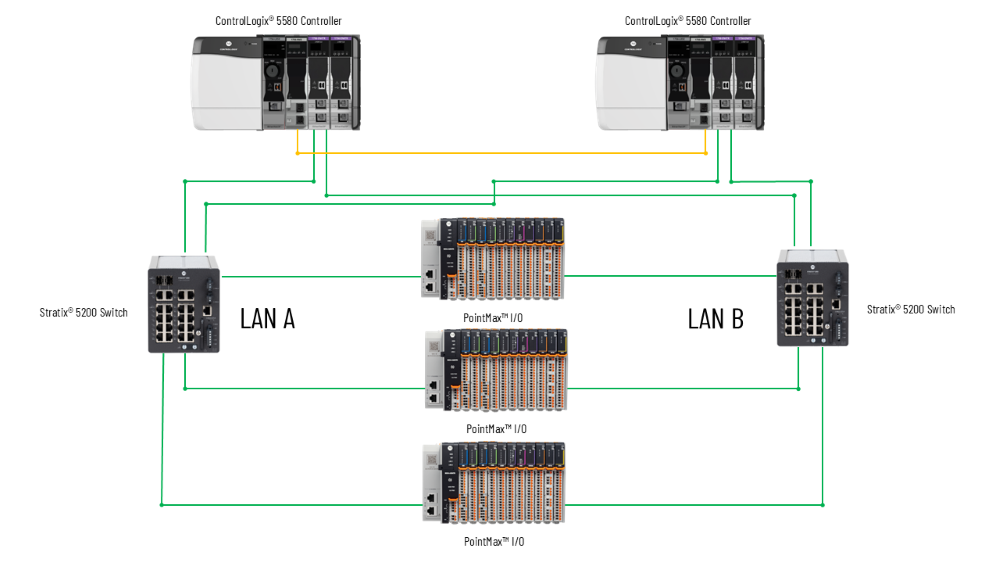

5034 PointMax I/O 모듈의 PRP 기본 아키텍처 다이어그램 — Download the PRP reference architecture for PointMax I/O modules.

PRP는 Ethernet 네트워크의 높은 가용성을 제공합니다. PRP 기술은 LAN A와 LAN B라고 하는 두 개의 독립 네트워크 인프라로 이중화 프레임을 전송하여 완벽한 이중화를 생성합니다. LAN 중 하나에서 오류가 발생하면 트래픽은 계속 다른 LAN을 통해 중단 없이 흐릅니다.

PRP에 대한 자세한 정보는 EtherNet/IP™ 병렬 이중화 프로토콜 애플리케이션 기술서( ENET-AT006)를 참조하십시오.
