当社のCompactLogix™およびCompact GuardLogix® 5380コントローラは、より高いシステム評価、増大した容量、向上した生産性、強化されたセキュリティを提供し、製造業におけるスマートマシンや機器の増大する要求に応えます。すべての標準I/Oおよび安全コントローラは、最新のプログラミング環境であるStudio 5000 Logix Designer®アプリケーションを使用し、ユーザが協力してシステムの設計と保守を行うことを可能にします。この共通環境は効率を最適化し、コミッショニング時間を短縮し、高速モーションアプリケーション向けのEtherNet/IP™上での統合モーションおよび最大SIL 3/PLe安全ソリューションを管理します。これらのコントローラは、最大32軸の高性能ネットワーク通信、I/Oおよびモーションコントロールを必要とするアプリケーションに最適です。
- 製品
- 概要
- ドキュメント
- 認証
概要
新しい外観、同じ高 性能
新しいCIP Security™機能によるデータ保護の強化 現在利用可能！
新着情報は何ですか？
新しい外観、同じ高 性能

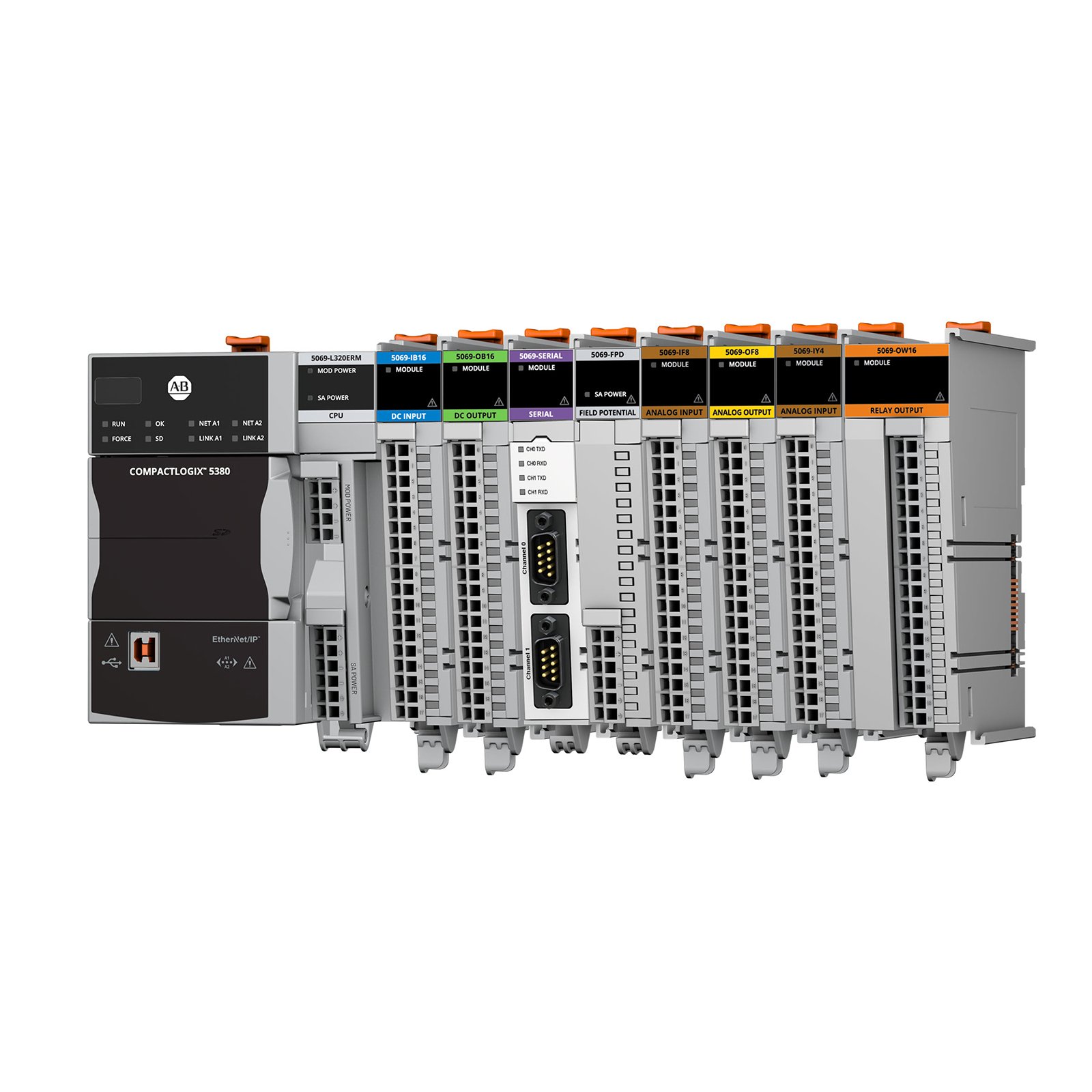

CompactLogix™ 5380標準、安全およびプロセスコントローラは、 プラスチック、レンズ、 ラベルの 外観が一新されました。 この 視覚的な改良により、ユーザは 重要な製品 情報と 区別を明確に識別し、より簡単に適切な行動を取ることができます。 既存の 製品仕様に変更はありません。 ユーザが 今日評価している同じ 高性能は 変わりません。
新しいCIP Security™機能によるデータ保護の強化 現在利用可能！
当社のCompactLogix 5380ポートフォリオは、システムを安全に保つためにCIP Security™サポートを組み込んでいます。この新機能は、デバイス認証、データ整合性、データ機密性の検証を通じて、EtherNet/IP™ネットワークプロトコルによる安全な接続(性)と通信を提供します。Studio 5000 Logix Designer®バージョン34以降で利用可能です。
- 低軸モーションおよびI/Oポイント数を必要とする小規模から大規模アプリケーションに最適
- 高速I/O、モーションコントロール、デバイス・レベル・リングおよびリニアトポロジーを実現
- CIPセーフティ接続、I/Oおよびセーフティデバイスを可能にする1ギガビット（Gb）組み込みEtherNet/IP™ポートを提供
- Dual-IPアドレスをサポートするデュアル構成可能ポートを含む
- コントローラステータスおよびフォルト表示による強化された診断およびトラブルシューティングを提供
- 最大システム評価に最適化されたコントローラ機能を提供
- コントローラベースの変更検出、ログ記録、暗号化ファームウェア、ルーチンおよびAdd-On Instructionへのロールベースアクセス制御を含む強化されたセキュリティ機能を提供
- 最大31個のローカルCompact 5000™ I/Oモジュールをサポート
- EtherNet/IP™上で最大32軸の統合モーションを提供
- 0.6～10MBの幅広いメモリオプションを提供
Compact GuardLogix 5380セーフティコントローラ
- 1oo1アーキテクチャで最大SIL 2/PLd、または1oo2アーキテクチャで最大SIL 3/PLeを達成
- 0.6～10MBの標準メモリオプションを提供
- 0.3～5MBのセーフティメモリオプションを提供
- 1ギガビット（Gb）組み込みイーサネットポートを提供
- 最大180個のEtherNet/IP™ノードの通信オプションをサポート
- 過酷な環境向けのコンフォーマルコーティングオプションを提供
- 標準および安全制御用の単一コントローラ/ソフトウェア/ネットワークを提供
- 安全および標準I/Oの混在および組み合わせ機能
- ドライブおよびモーションとの統合安全機能を提供
- PanelView™ 800グラフィック端末からのスケーラブルHMIオプションとの接続機能
CompactLogix 5380プロセスコントローラ
- 食品&飲料、石油&ガス、化学、プラスチック、ライフサイエンス、金属&鉱業などの業界に最適
- モーション機能およびコンフォーマルコーティングオプションを備えた標準コントローラ機能を組み込み
- 以下との緊密な統合を提供 PlantPAx 5.0システム、これにより Add-On Instructionをインポートする必要性を削減
- ユーザが以下を通じて診断情報を購読および受信することを可能にする FactoryTalk View Site Edition 追加プログラミングなしで
- カタログ番号5069-L320ERP および5069-L340ERP
ツール＆リソース
既にSLC™ 500、CompactLogix 1768-L43x、-L45xまたはCompactLogix 1769-L32E、-L32EK、-L35Eコントローラをご使用の場合は、最寄りの営業所または販売代理店にお問い合わせいただき、選択されたCompactLogixコントローラへの移行を容易にする方法をご確認ください。開始のお手伝いをさせていただきます。
ソフトウェア
アプリケーション
当社のCompactLogix 5380コントローラは、基本的なプラントフロアアプリケーションから、以下を含む高性能プロセス、モーション、統合安全アプリケーションまでの要求に応えるメモリ、速度、処理能力を提供します：
業界
- 食品&飲料
- 上下水道
- 鉱業・金属・セメント
- 石油&ガス
- 半導体・電子機器
- 自動車
- 海洋
- ライフサイエンス
アプリケーション
- ブリスタリング
- フィーダー
- ラベル貼付・包装
- パッケージング
- 縦型製袋充填包装
こちらにもご興味をお持ちいただけるかもしれません
ドキュメント
| 技術仕様 | 文書 |
|---|---|
| CompactLogixおよびCompact GuardLogixシステム選定ガイド | 1769-SG003_-EN-P |
| CompactLogix 5380、Compact GuardLogix 5380、およびCompactLogix 5480コントローラ仕様 | 5069-TD002_-EN-P |
| インストレーションインストラクション | 文書 |
|---|---|
| CompactLogix 5380コントローラの設置 | 5069-IN013_-EN-P |
| Compact GuardLogix 5380 SIL 2コントローラの設置 | 5069-IN014_-EN-P |
| Compact GuardLogix 5380 SIL 3コントローラの設置 | 5069-IN023_-EN-P |
| User Manuals | 文書 |
|---|---|
| CompactLogix 5380およびCompact GuardLogix 5380コントローラユーザーマニュアル | 5069-UM001_-EN-P |
| GuardLogix 5580およびCompact GuardLogix 5380コントローラシステム安全リファレンスマニュアル | 1756-RM012_-EN-P |
| Logix 5000コントローラ設計考慮事項リファレンスマニュアル | 1756-RM094_-EN-P |
| Logix 5000コントローラ命令実行時間推定値リファレンスマニュアル | LOGIX-RM002_-EN-P |
| Logix 5000コントローラおよびI/Oフォルトコード | 1756-RD001_-EN-P |
| Logix 5000コントローラ一般命令 | 1756-RM003_-EN-P |
| Logix 5000 高度プロセス制御＆ドライブ命令 | 1756-RM006_-EN-P |
| Program Guides | 文書 |
|---|---|
| Logix 5000コントローラ共通手順プログラミングマニュアル | 1756-PM001_-EN-E |
| Product Profiles | 文書 |
|---|---|
| CompactLogix 5380 コントローラ製品プロファイル | 5069-PP003_-EN-P |
| SLC 500からCompactLogix 5380および5069 Compact I/Oへの移行プロファイル | MIGRAT-PP004_-EN-E |
| CompactLogix 1768-L4xコントローラからCompactLogix 5380コントローラへの移行プロファイル | MIGRAT-PP037_-EN-E |
