Pagina Outputs

Utilizzare la pagina Outputs per visualizzare o configurare le uscite del dispositivo.

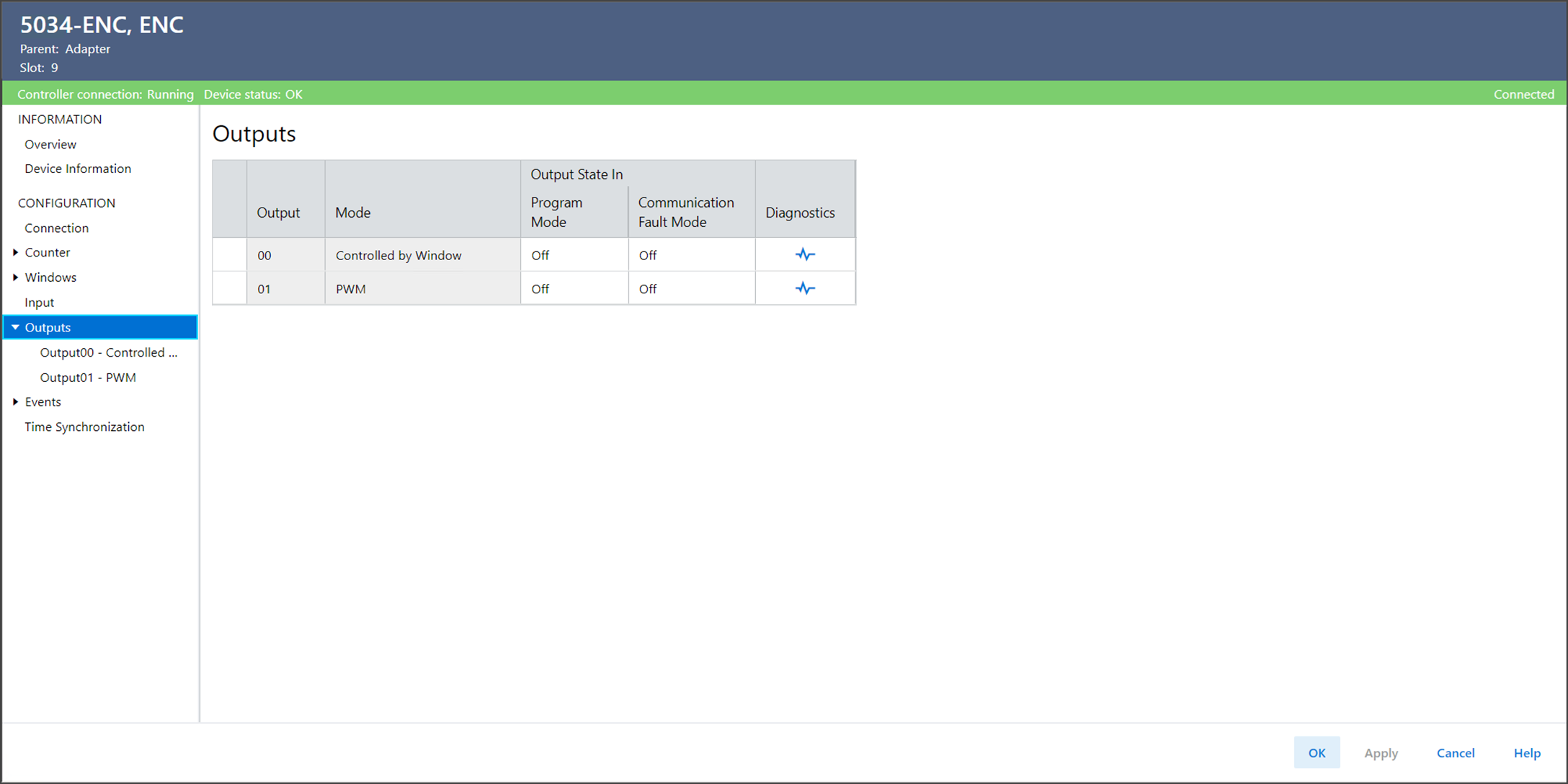

Esempio di pagina Outputs
La pagina Outputs include i seguenti parametri:
Parametro
Descrizione
Output
Visualizza il numero dell’uscita a cui si applica questa configurazione.
Mode
Visualizza la modalità dell’uscita.
Output State in Program Mode
Determina l’azione di ciascuna uscita uscita quando il controllore passa alla modalità Programmazione o Inibizione. In modalità Programmazione o Inibizione, le uscite dal controllore vengono ignorate e l’uscita si comporta come segue:
  • Off – L’uscita è 0 oppure Off.
  • On – L’uscita è 1 oppure On.
  • Hold – L'uscita mantiene l'ultimo stato.
  • Local Control – L’uscita continua ad essere controllata dalla finestra.
Output State in Communication Fault Mode
Determina cosa succede all’uscita di ogni punto dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione.
  • Off – L’uscita è 0 oppure Off.
  • On – L’uscita è 1 oppure On.
  • Hold – L'uscita mantiene l'ultimo stato.
  • Local Control – L’uscita continua ad essere controllata dalla finestra.
Diagnostics
Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.

Diagnostica di Outputxx

Per visualizzare la diagnostica di Outputxx, selezionare Diagnostics nella pagina Outputs.

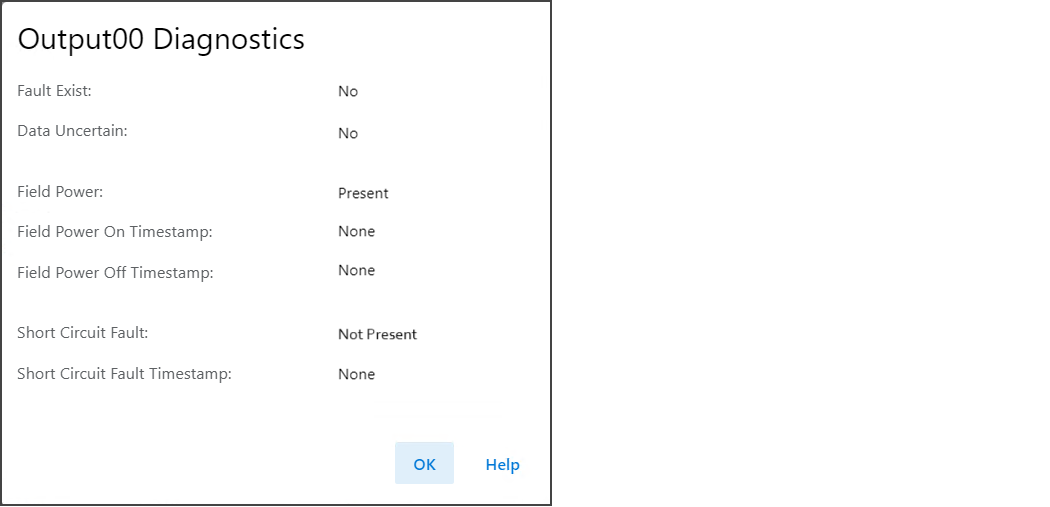

Esempio di pagina Outputxx Diagnostics
