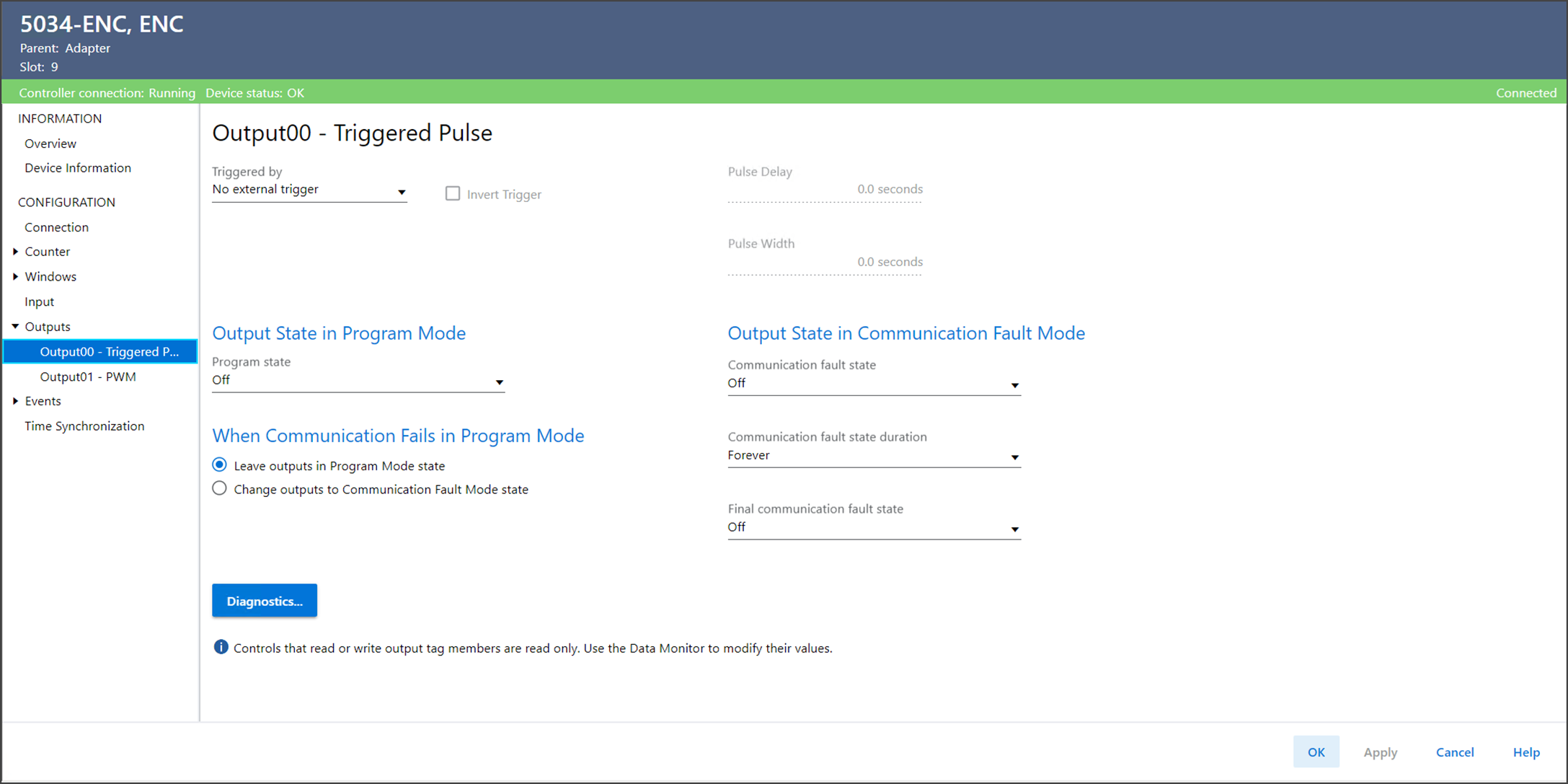

Pagina Outputxx – Triggered Pulse

Utilizzare la pagina Outputxx – Triggered Pulse per visualizzare o configurare un’uscita specifica per il dispositivo. Questa pagina è disponibile quando l’uscita è configurata come uscita digitale nella finestra di dialogo Device Definition.

La pagina Outputxx – Triggered Pulse include i seguenti parametri:

Parametro	Descrizione
Triggered by	Specifica l’ingresso che attiva la funzione di impulso. No exteral trigger – Nessun trigger esterno selezionato. Tuttavia, è possibile utilizzare il tag O.Outputxx.Trigger per attivare l’impulso. Input00 – Input00 attiva l’impulso di uscita. Input00 è disponibile solo quando non viene utilizzato come trigger della funzione contatore HSC o trigger di memorizzazione SSI.
Invert Trigger	Questa opzione inverte il fronte di attivazione del punto di ingresso selezionato nel parametro “Trigger by”. 0 = Un fronte di salita dell’ingresso attiva l’impulso di uscita 1 = Un fronte di discesa dell’ingresso attiva l’impulso di uscita.
Pulse Delay	Specifica il tempo di ritardo in secondi tra l’evento di attivazione e l’avvio dell’impulso di uscita.
Pulse Active Time	Specifica la durata attiva in secondi dell’impulso di uscita generato.
Output State In Program Mode Program State	Determina l’azione di ciascuna uscita uscita quando il controllore passa alla modalità Programmazione o Inibizione. In modalità Programmazione o Inibizione, le uscite dal controllore vengono ignorate e l’uscita si comporta come segue: Off – L’uscita è 0 oppure Off. On – L’uscita è 1 oppure On. Local Control – L’uscita continua a funzionare come configurato. Questa opzione è disponibile solo quando Input00 non è utilizzato come trigger dell’encoder.
Output State in Communication Fault Mode Communication Fault State	Determina cosa succede all’uscita di ogni punto dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione. Off – L’uscita è 0 oppure Off. On – L’uscita è 1 oppure On. Local Control – L’uscita continua a funzionare come configurato. Questa opzione è disponibile solo quando Input00 non è utilizzato come trigger dell’encoder.
Output State in Communication Fault Mode Communication Fault State Duration	Determina il tempo di mantenimento dello stato dell’uscita nella modalità di errore di comunicazione prima che venga applicato lo stato Fault Final State.
Output State in Communication Fault Mode Final Communication Fault State	Determina se il modulo passa a On o Off una volta trascorso il periodo di tempo dello stato di uscita in modalità di errore comunicazione. Lo stato finale predefinito è Off. Se si sceglie Forever nell’opzione Duration, non è possibile scegliere uno stato finale. Il modulo mantiene lo stato della modalità errore di comunicazaione corrente.
Output State When Communication Fails in Program Mode	Determina l'azione dell'uscita in caso di errore di comunicazione in modalità Programmazione. Program Mode – Lascia le uscite in modalità Programmazione. Communication Fault Mode – Indica il passaggio delle uscite allo stato della modalità errore di comunicazione.
Diagnostics	Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.
