Pagina Outputxx – Controlled by Window

Utilizzare la pagina Outputxx – Controlled by Window per visualizzare o configurare un’uscita specifica per il dispositivo. Questa pagina è disponibile quando l’uscita è configurata come Digital Output nella finestra di dialogo Device Definition.

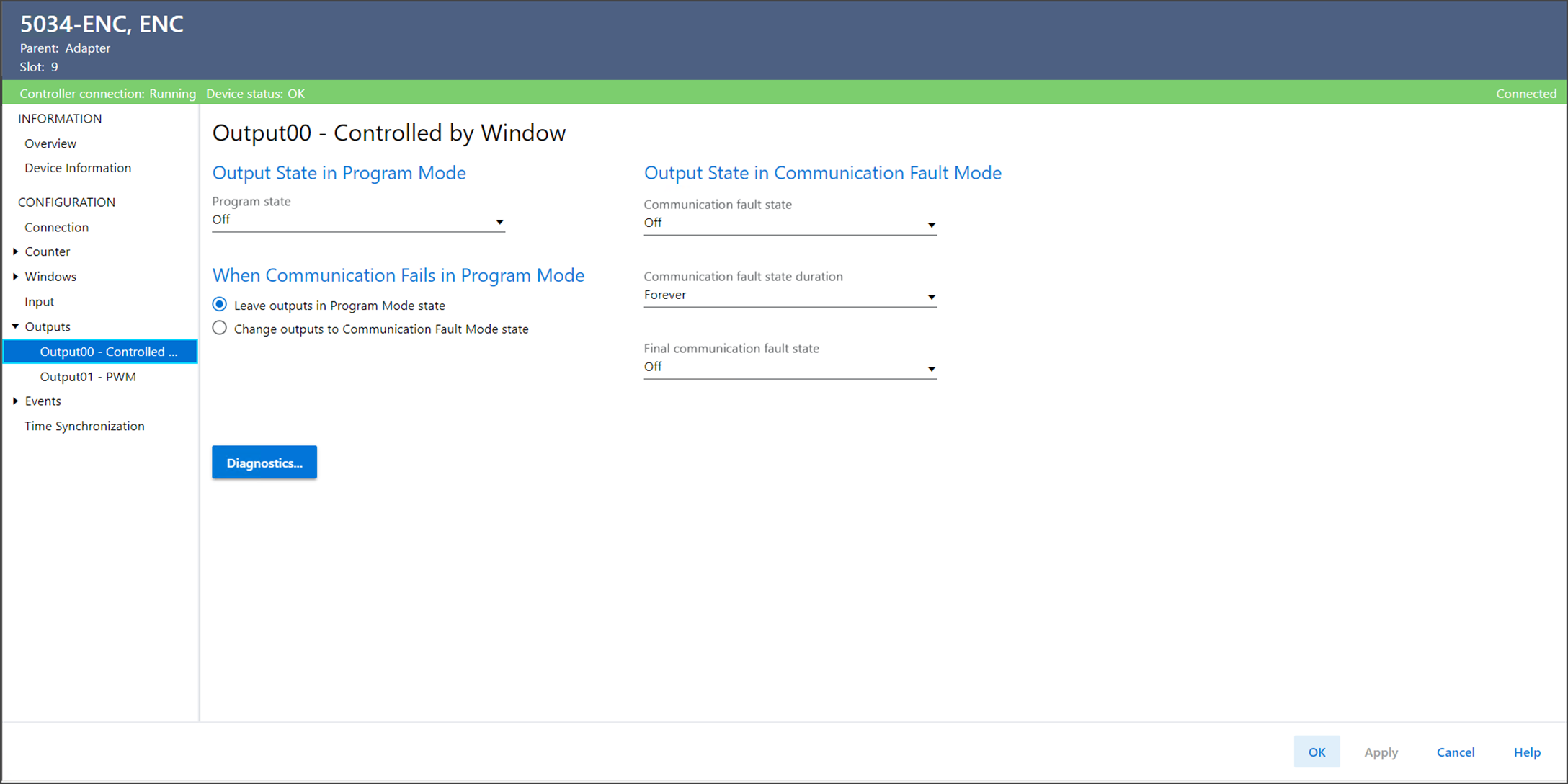

La pagina Outputxx – Controlled by Window include i seguenti parametri:

Parametro	Descrizione
Output State In Program Mode Program State	Determina l’azione di ciascuna uscita uscita quando il controllore passa alla modalità Programmazione o Inibizione. In modalità Programmazione o Inibizione, le uscite dal controllore vengono ignorate e l’uscita si comporta come segue: Off – L’uscita è 0 oppure Off. On – L’uscita è 1 oppure On. Hold – L'uscita mantiene l'ultimo stato. Local Control – L’uscita continua ad essere controllata dalle finestre. Questa opzione è disponibile solo quando è presente una delle seguenti condizioni: Il tipo di encoder è impostato su SSI e il canale SSI controlla l’uscita tramite le finestre. Il tipo di encoder è impostato su HSC, il contatore controlla questa uscita tramite le finestre ed il contatore è configurato per continuare il conteggio (Continue Counting) in modalità Programmazione.
Output State in Communication Fault Mode Communication Fault State	Determina cosa succede all’uscita di ogni punto dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione. Off – L’uscita è 0 oppure Off. On – L’uscita è 1 oppure On. Hold – L'uscita mantiene l'ultimo stato. Local Control – L’uscita continua ad essere controllata dalle finestre. Questa opzione è disponibile solo quando è presente una delle seguenti condizioni: Il tipo di encoder è impostato su SSI e il canale SSI controlla l’uscita tramite le finestre. Il tipo di encoder è impostato su HSC, il contatore controlla questa uscita tramite le finestre ed il contatore è configurato per continuare il conteggio (Continue Counting) in modalità di errore di comunicazione.
Output State in Communication Fault Mode Communication Fault State Duration	Determina il tempo di mantenimento dello stato dell’uscita nella modalità di errore di comunicazione prima che venga applicato lo stato Fault Final State.
Output State in Communication Fault Mode Final Communication Fault State	Determina se il modulo passa a On o Off una volta trascorso il periodo di tempo dello stato di uscita in modalità di errore comunicazione. Lo stato finale predefinito è Off. Se si sceglie Forever nell’opzione Duration, non è possibile scegliere uno stato finale. Il modulo mantiene lo stato della modalità errore di comunicazaione corrente.
When Communication Fails in Program Mode	Determina l'azione dell'uscita in caso di errore di comunicazione in modalità Programmazione. Leave outputs in Program Mode state – Segue il comportamento della modalità Programmazione. Change outputs to Communication Fault Mode state – Segue il comportamento della modalità di errore di comunicazione.
Diagnostics	Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.
